Оценка глубины зондирования при РОГ исследовании

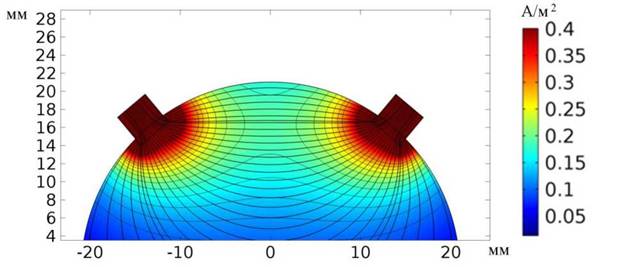

Характерный вид распределения плотности тока в модели приведен на

Рисунок 2.4, показаны линии прохождения тока и некоторые эквипотенциальные контуры.

Рисунок 2.4 - Распределение плотности тока в однослойной модели

Для определения оптимального положения электродов на веке необходимо рассматривать также первую производную от значений плотности тока вдоль переднезадней оси глаза.

В зависимости от различного расположения электродов на границе рассматриваемого круга будет наблюдаться различное распределение плотности тока в модели и, как следствие, различная эффективная глубина зондирования. На каждом этапе моделирования осуществлялся поворот электродов относительно центра круга в противоположные стороны друг от друга с шагом в 5 градусов.

Результаты моделирования показывают (см. Рисунок 2.5), что при межэлектродном расстоянии 26,5 мм (35° относительно переднезадней оси глаза) наблюдается экстремум функции первой производной на необходимой глубине 10 мм. Таким образом, наиболее оптимальное расстояние между электродами составляет 26,5 мм.

Рисунок 2.5 - Результаты моделирования: а) распределение плотности тока вдоль переднезадней оси глаза при различном положении токовых электродов; б) первая производная кривых распределения плотности тока

Полученный результат позволяет предварительно оценить геометрические размеры будущей системы электродной системы и расположение электродов, при котором область зондирования будет проходить через сосудистые структуры глазного яблока.
