Аппаратура ультразвукового зондирования толщи воды.

Для решения задачи дистанционного контроля глубинных слоев воды в

состав СПК включена аппаратура ультразвукового зондирования. Аппаратура обеспечивает обнаружение в толще воды по ходу судна или в режиме позиционирования взвешенных частиц, биологических образований, '• грязевых линз" и других инородных включений, в частности, компонент сбросового характера, отличающихся по своим звукорассеивающим

характеристикам от чистой воды (рис.

осуществлять измерение глубин под килем суда, съемку профиля дна,

I

Зондирование осуществляется либо на одной частоте 200 кГц (комплексы, эксплуатирующиеся преимущественно на внутренних водных объектах — "Акватория-50", "Волга", "Акватория-502", "Акватория-2М" и т.д.), либо на двух частотах - 200 кГц и 50 кГц (комплексы, эксплуатирующиеся преимущественно в глубоководных морских акваториях - "Акватория-2С", "Гвоздь-К", "Златица"). Дополнительная частота 50 кГц позволяет увеличить глубину зондирования и осуществить "сортировку"

_# взвешенных частиц по размеру. Длительность зондирующих импульсов от

0,1 до 2,0 мс в зависимости от выбранного диапазона глубины. Диапазон глубин —5, 10, 20, 40, 80, 150, 300, 500 м.

Ультразвуковая волна, посылаемая от антенны через воду, распространяется с почти постоянной скоростью (1500 м/с). Если звуковая волна встречает подводный объект или звукорассеивающие частицы, то часть звуковой волны отражается и возвращается к источнику - антенне, которая обеспечивает и прием объемной реверберации от звукорассеивающих слоев. По разнице во времени между излучением

. звуковой волны и приемом отраженной волны определяется глубина

нахождения объекта.

Специально разработанное программно-математическое обеспечение (ПМО) обеспечивает отображение информации на мониторе с 16-ю цветовыми градациями в зависимости от интенсивности отраженного сигнала, позволяет контролировать и выделять по глубине слои с максимальным содержанием взвешенных частиц и определять их толщину.

⅜ чрезвычайно важно, в частности для решения вопроса об использовании того

или иного устройства для отбора донных отложений. Обеспечена возможность накопления, обработки и архивирования полученной

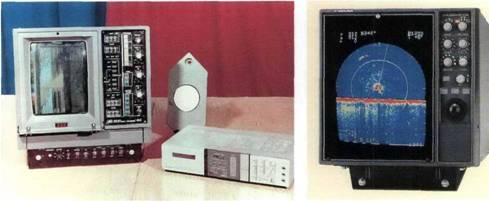

Рис. 2.14. Аппаратура ультразвукового зондирования толщи воды

информации с привязкой по времени измерения и географическим координатам, в том числе просмотр панорам записанных сигналов ультразвукового зондирования воды с одновременной их пространственной обработкой и возможностью оперативной корректировки оператором текущих параметров обработки.
