Технологическая схема экстракционного выделения биожира
Микробные жиры выделяют из биомассы дрожжей экстракцией органическим растворителем. Технологическая схема экстракционного отделения представлена на рис. 2. В подготовительном отделении сухую биомассу сначала направляют в увлажнитель-гранулятор J, где увлажненные острым паром дрожжи продавливают через фильеры и влажные гранулы поступают на вальцы плющильного станка 2.
Размер зазора между вращающимися вальцами определяет толщину получаемого лепестка, которая обычно составляет 0,1-0,2 мм.Полученные лепестки элеватором подают на распылитель ленточной сушилки 3, где они высушиваются до остаточной влажности 8-10 % горячим воздухом. Сухие чешуйки с температурой около 80 °С проходят классификатор 4, где отделяются пыль и мелкая фракция. Отделенную пыль и мелкую фракцию возвращают на повторную грануляцию в аппарат 1, а готовый лепесток конвейером подают в противоточный экстрактор 5, в котором располагаются са- мовыгружающиеся сетчатые корзины. В экстрактор в режиме противотока лепестку подаю т
Крылов И. А.

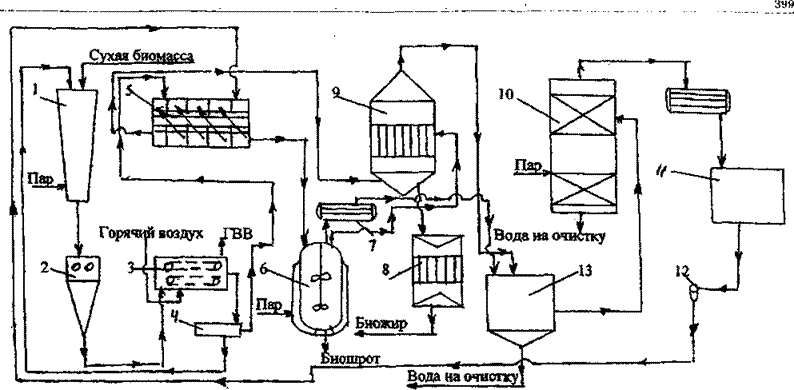

Рис. 2. Технологическая схема отделения экстракции биомассы:
I — увлажнитель-гранулятор; 2 — плющильный станок; 3 — ленточная сушилка; 4 — классификатор;
5 — экстрактор; 6 — десолъвентор; 7 — холодильник-конденсатор; 8 — отпарная колонна; 9 — дистиллятор; 10 —ректификационная колонна; 11 — сборник; 12 — насос; 13 — отстойник
растворитель, который извлекает из микробной клетки практически все липиды. Обезжиренную таким образом биомассу (биошрот) из последней корзины выгружают в приемную часть экстрактора и подают в десольвентор 6, снабженный вращающимися перфорированными тарелками и скребковыми приспособлениями. Под действием пара и высокой температуры в де- сольвенторе 6 происходит удаление из биомассы растворителя, который конденсируется в холодильнике-конденсаторе 7 и стекает в отстойник 13.
Освобожденную от растворителя и частично подсушенную биомассу транспортером разгрузки десольвентора 6 передают на стадии грануляции и фасовки.Полученный на стадии экстракции раствор микробных липидов — мисцелла из экстрактора 5 поступает на дистилляцию в аппарат 9, где происходит отгонка основного количества растворителя. Сконденсированные пары последнего поступают в отстойник 13, а концентрированную мисцел- лу подают в отпарную колонну 8 пленочного типа для окончательной отгонки остатков растворителя острым паром.
Выходящий из колонны 8 биожир с содержанием растворителя не более 0,4 мае. % направляют на стадию выделения и фракционирования липидов. В отстойнике 13 происходит расслоение фракций бензина и воды (если первый использовался в качестве растворителя), отделение водной фазы, которая в дальнейшем поступает на очистку, а растворитель направляют в ректификационную колонну. 10 на окончательную очистку. Очищенный растворитель сливают в сборник 11, откуда насосом 12 возвращают на экстракцию.
Полученный биожир представляет собой коричневую или темно-коричневую вязкую почти застывшую массу. Имеет плотность 890-950 кг/м3. Содержит около 30 % фосфолипидов и 45 % неомыляемых веществ.
Такой биожир может быть переработан с получением пяти продуктов: технологической смазки на основе ацилглицеридов; концентрата фосфолипидов; жирных кислот; эргостерина; убихинона.
Рассмотрим основы технологий получения каждого из указанных продуктов.
