Общая схема технологического процесса

Выделяются три объекта: доктор (Doctor), пациент (Patient) и непосредственно сам процесс лечения (Treatment _process).

Доктор с помощью интерфейса может вводить в систему информацию о пациенте (результаты анализов и исследований

и т.

В процессе лечения описаны ограничения, императивы, операторы, условия их применения и их параметры, такие как место выполнения лечебных мероприятий, привлекаемые к лечению специалисты и др.

Для описания работы системы использованы UML диаграммы:

Collaboration diagram

Doctor: Врач, который ведет болезнь. Может устанавливать и получать значения всех свойств пациента.

Patient: Больной. Обладает следующими свойствами: место, продолжительность лечения, кто ведет, консультации, физикальные данные (оценка тяжести обострения и ДН, оценка гемодинамики), манипуляции и исследования (ПСВ, Sa02, рентгенография грудной клетки, ФВД, ЭХОКГ, ЭКГ), лабораторные исследования (клинический анализ крови + СОЭ, биохимический анализ крови, концентрация теофиллина крови, КОС, lg Е, аллергоспециф. lg Е, G, общий анализ мокроты, посев мокроты на микрофлору, HBS, HCV, RW, ВИЧ, группа крови, клинический анализ мочи.

Treament.process: Процесс лечения.

Содержит два объекта Doctor и Patient. Может предлагать некоторые варианты лечения или перевода пациента из одного места в другое. Содержит, кроме того, функцию, выдающую в качестве значения мероприятия, которые должен исполнить пациент (манипуляции или лечебные мероприятия).

Приведем в качестве примера фрагмент диаграммы классов.

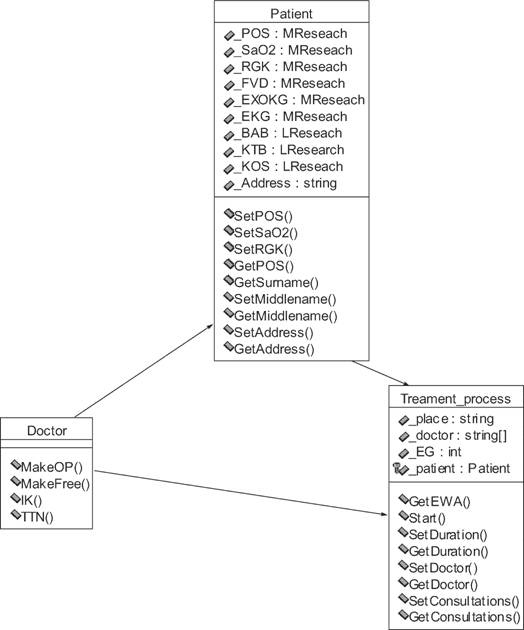

Class diagram

_P0S — ПСВ; _Sa02 — SaC>2; _RGK — Рентгенография грудной клетки

is_made — отметка о проведении исследования (проведено или нет)

dat — дата проведения исследования

Ниже приведено описание функции на примере оценки тяжести обострения.

GetEWA() ^

{

if patient.puls < 110 and patient.chdd < 20 and patient.POS > 80 and patient.Pa02 = NULL and patient.PaC02 < 45 and patient.Sa02 > 95 and patient. Is Rattles = "да" and patient. Is Consciousness = "N" and patient. IsTalk = "N" then return "Легкое"

if patient.puls >= 110 and patient.puls < 120 and patient.chdd < 25 and patient.POS > 50 and patient.POS < 80 and patient.Pa02 > 60 and patient. PaC02 < 45 and patient.Sa02 > 91 and patient.Sa02 120 and patient.chdd > 25 and patient.POS < 50 and patient. Pa02 < 60 and patient. PaC02 > 45 and patient.Sa02 < 90 and patient. IsRattles = "да" and patient. Is Consciousness = " возбуждение" and patient.IsTalk = "слова" then return "Тяжелое"

if patient.puls > 120 and patient.chdd > 25 and patient.POS < 33 and patient. Pa02 < 60 and patient. PaC02 > 45 and patient.Sa02 < 90 and patient.IsRattles = "немое легкое" and patient.IsConsciousness =

"спутанность" and patient.IsTalk = "слова" then return "Угрожающее жизни "

}

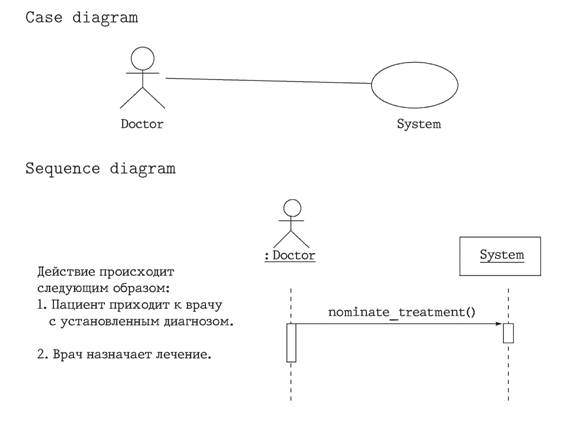

Use case diagram

Sequence diagram

Действие происходит следующим образом:

1. Пациент приходит к врачу

с установленным диагнозом.

2. Врач назначает лечение.

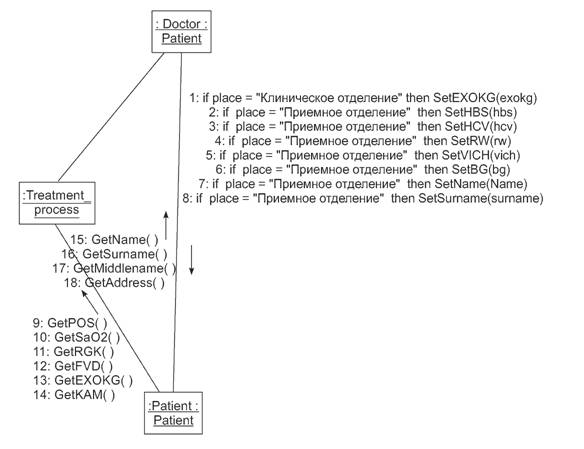

Collaboration diagram

Общее описание процесса лечения

Пациент посещает лечебное учреждение, где ему назначают лечащего врача. При этом его регистрируют в приемном отделении. В приемном же отделении он проходит некоторые исследования. Врач ставит диагноз и назначает лечение. Перед посещением врача пациент подвергался амбулаторному лечению. Установлена оценка тяжести заболевания. Дальнейшее лечение продолжается в зависимости от этой оценки.

Оценки тяжести обострения бронхиальной астмы приведены в таблице «Оценка тяжести обострения». В процессе лечения в «Клиническом отделении» или во время «Реабилитации» больному подбирается базисная терапия по ступенчатой схеме. Она приведена в таблице «Базисная терапия бронхиальной астмы; ступенчатый подход».

Переход пациента из «Амбулаторного этапа» в «Клиническое отделение» и т. д. происходит в соответствии с приведенными ниже стандартами.

2.
