4.1 Функционально-структурная организация ИАСППР

Функциональная модель первичной обработки изображения (рисунок 2.5) и системная модель вторичной обработки изображений простаты в подсистеме СШ1Р (рисунок 3.5), а также методы первичной и вторичной обработки оцифро­ванной видеоинформации (описанные в пунктах 2.3 и 3.7) являются базовыми факторами для построения функционально-структурной организации ИАСППР, объединяющей соответствующие организации основных подсистем СППР.

v- и формы ф_пж ; е_ж - оператор записи (memory).

Z₁- оцифрованный кадр,

z* - передний план,

Z₃- дифференцированный кадр,

Z₄-маскированный кадр,

Z₂- уточненный передний план,

Z₅- сегментированное изображение;

z*, z ₆- совокупность признаков,

Z7 - доля ПЖ,

Z₈- описание ПЖ,

Z₉- база данных, эталоны,

Z₁₀, Z₁₁-решения.

E_r- оператор чтения (read)

E_r- оператор развертки (спираль Ферми),

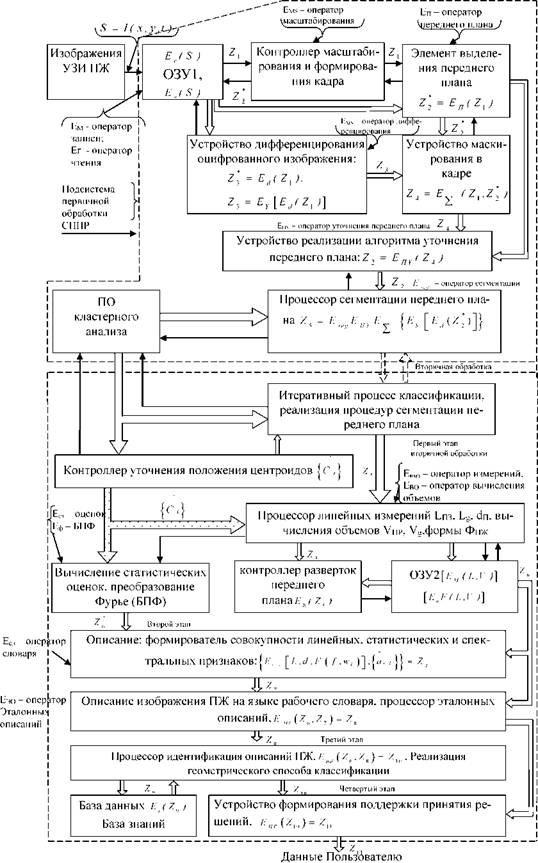

Рисунок 4.1 - Функционально-структурная организация ИАСППР, операторы вторичной обработки: Е_сл, Е_ЭО, Е_пр

Е_ст - оператор статистического оценивания параметров гистограмм,

Еф - оператор БПФ (получение амплитудного спектра),

Е_сл - оператор эталонных описаний текущей ситуации с ПЖ,

Е_Эо - оператор эталонных описаний текущей ситуации с ПЖ;

Е_пр - оператор поддержки принятия решений.
