Отклик изменения сопротивления на наличие артефактов поверхностей

Адгезионное слипание, наличие дефектов поверхностей (например, огранки или волнистости высших порядков), процессов кавитации является причиной возникновения виброударного режима, при котором меняется контурная площадь контакта испытываемого трибосопряжения и, как следствие, активное сопротивление при использовании электрорезистивного метода.

На рисунках 4.15, 4.16 приведены образцы сигналов сопротивления и приложенной нагрузки на испытуемые объекты - чашки №3 и головки №4 из таблицы 37, регистрируемые за каждую минуту испытания.

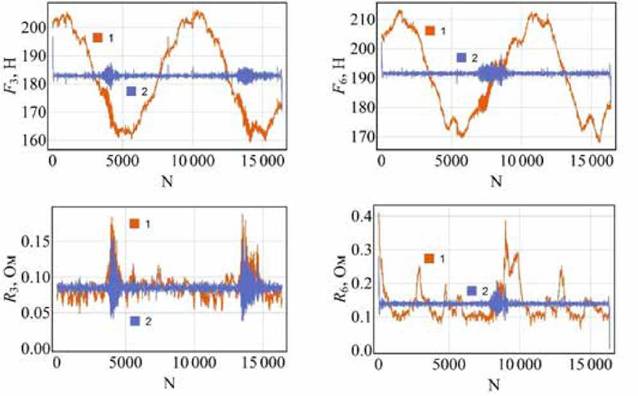

Рисунок 4.15 - Отклик сопротивления при виброударном режиме: 1 - исходный сигнал; 2 - сигнал, восстановленный с помощью вейвлет-

преобразования

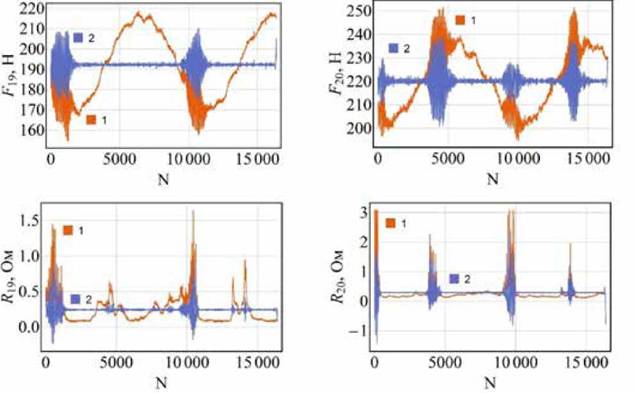

Рисунок 4.16 - Отклик сопротивления при виброударном режиме: 1 - исходный сигнал; 2 - сигнал, восстановленный с помощью вейвлет-

преобразования

Для лучшей визуализации флуктуаций сопротивления при виброударном режиме в соответствии с рисунками 4.15, 4.16 исходные сигналы (1) восстановлены с помощью вейвлет-преобразования в частотном диапазоне f = 1,4...5,9 кГц в сигналы (2). Возникновение виброударов поверхностей совпадает с флуктуациями сопротивления и приложенной нагрузки, что свидетельствует об установлении экспериментальной функциональной зависимости между сопротивлением и артефактами поверхностей трения.

4.3.3
