Моделирование в совокупности влияния силы, действующей на сустав, контурной площади и шероховатости поверхностей на электрическое сопротивление
Анализируя влияние каждого из параметров на электрическое сопротивление, прослеживается тренд изменения в большей степени разброса электрического сопротивления, и в меньшей среднего значения.

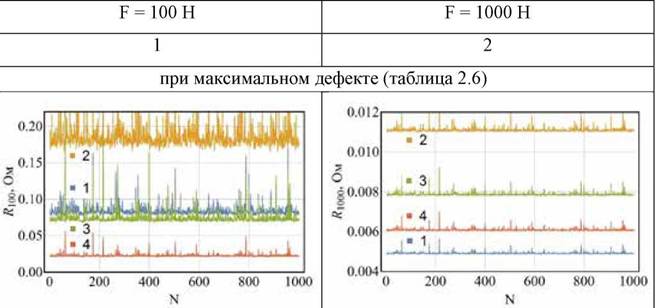

Вследствие чего возникает необходимость исследования влияния рассматриваемых факторов (контурной площади, шероховатости и силы нагрузки) в совокупности, при которой происходит формирование электрического сопротивления под воздействием внешних и внутренних факторов, происходящих в зоне трения имплантата. При моделировании учитываются все зависимости и значения, рассматриваемые в разделах 2.4.1 - 2.4.3. Результаты комплексного влияния параметров представлены в таблице 2.20.Таблица 2.2 - Сопротивление контакта при комплексном влиянии
Продолжение таблицы 2.20

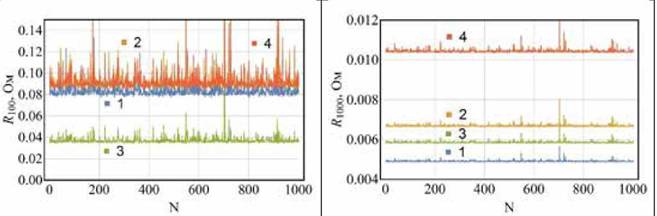

при минимальном дефекте (таблица 2.6)
1 - без дефекта; 2 - огранка; отклонение от: 3 - сферичности; 4 - круглости
В таблицах 2.21, 2.22 приведены значения математических статистических параметров моделируемых сопротивлений для разной степени дефектов при комплексном влиянии на контактное сопротивление.
Таблица 2.21 - Статистические параметры при максимальном дефекте
| Параметр | Без дефекта | Огранка, 1000 мкм | Отклонение от сферичности, 200 мкм | Отклонение от круглости, 400 мкм |
| F, Н | 100 | |||
| μ, Ом | 8,5 · 10^2 | 1,9 · 10 ' | 7,4 · 10^2 | 2,3 · 10^2 |
| σ2, Ом2 | 8,5 · 10’5 | 6,9 · 10^4 | 9,6 · 10’5 | 7,8 · 10^6 |
| σ, Ом | 9,2 · 10^3 | 2,6 · 10^2 | 9,8 · 10^3 | 2,8 · 10^3 |
| F, Н | 1000 | |||
| μ, Ом | 4,9 · 10^3 | 1,1 · 10 ’2 | 7,9 · 10^3 | 6,1 · 10 ’3 |
| σ2, Ом2 | 3,4 · 10 ’9 | 1,9 · 10^8 | 9,1 · 10^9 | 5 ·10’9 |
| σ, Ом | 5,8 · 10 ’5 | 1,4 · 10’4 | 9,6 · 10’5 | 7,1 · 10’5 |
Таблица 2.22 - Статистические параметры при минимальном дефекте
| Параметр | Без дефекта | Огранка, 100 мкм | Отклонение от сферичности, 50 мкм | Отклонение от круглости, 60 мкм |
| F,Н | 100 | |||
| μ,Ом | 8,4 · 10 ^2 | 9,2 · 10^2 | 3,7 · 10^2 | 9,2 · 10^2 |
| σ2, Ом2 | 6,4 · 10 ’5 | 9,3 · 10^5 | 1,5 · 10’5 | 9,8 · 10^5 |
| σ,Ом | 8 · 10 3 | 9,7 · 10^3 | 3,9 · 10 ^3 | 9,9 · 10^3 |
| F, Н | 1000 | |||
| μ, Ом | 4,9 · 10^3 | 6,7 · 10’3 | 5,9 · 10 ^3 | 1 · 10^2 |
| σ2, Ом2 | 2,1 · 10 ~9 | 4,9 · 10^9 | 3,6 · 10 ^9 | 1,3 · 10^8 |
| σ, Ом | 4,6 · 10 ’5 | 7 ·105 | 6 · 10 5 | 1,2 · 10^4 |
Исследования электрического сопротивления показывают, что при изменении параметров шероховатости, контурной площади и действующей силы на сустав происходит их взаимное влияние, что приводит к локальным экстремальным значениям электрического сопротивления. Такие экстремальные значения могут быть вызваны либо уменьшением контурной площади вплоть до обрыва контакта, либо увеличением контурной площади за счёт изнашивания выступов поверхностей трибосопряжения.
Причем изменение шероховатости носит более высокочастотный характер и более склонно оказывать влияние на экстремальные перепады электрического сопротивления, что подтверждается теоретическими исследованиями, представленными в таблицах 2.17, 2.20.2.4.6
