Отклик изменения сопротивления от наличия дефекта поверхности
Результаты теоретических исследований контактной площади и
сопротивления (гл.2) свидетельствуют, что наличие дефектов на поверхностях
трения ведет к изменению номинальной площади контакта и, как следствие, активного сопротивления при воздействии на трибоузел диагностическим током, то есть электрическое активное сопротивление чувствительно к возникновению и наличию дефектов на поверхностях трибообъектов.
Для доказательства данного положения проведены экспериментальные исследования на испытательном стенде, системообразующим условием в которых являлась частота дискретизации сигнала 60 кГц, вмещающая в себя два полных оборота головки. Данное изменение первоначальных условий позволило рассмотреть периодичность сигнала сопротивления в зависимости от наличия/возникновения дефектов поверхностей.На рисунках 4.11,4.12 представлены образцы сигналов сопротивления и угла поворота с испытуемых объектов (чашки и головки №1 из таблицы 37), регистрируемые за каждую минуту испытания. Значение сопротивления R приведено в относительных единицах Rn (t) = Ri (tRmax, где n в минутах - момент времени регистрируемого сигнала.

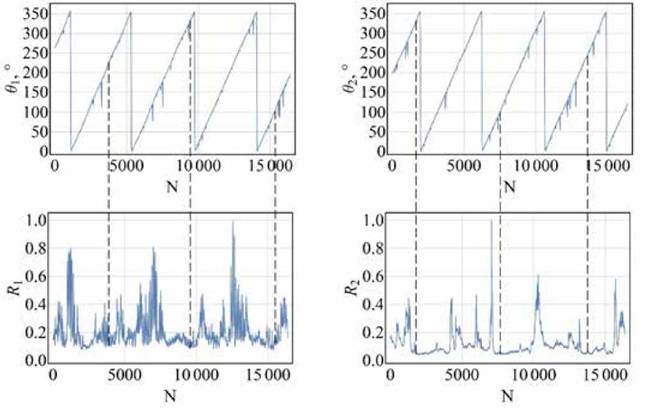

Рисунок 4.11 - Сигналы сопротивления, зарегистрированные в момент времени 1-ой и 2-ой минуты

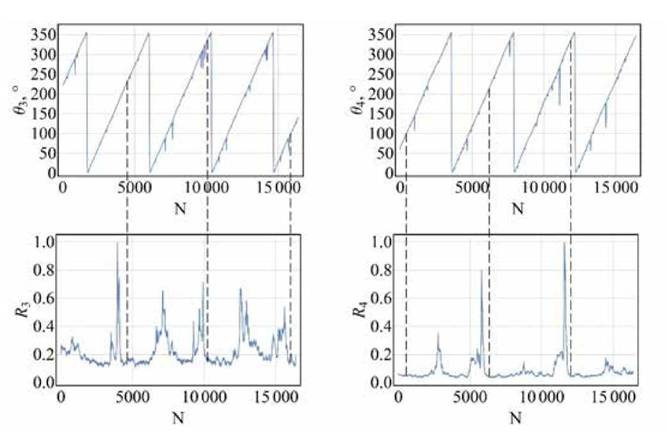

Рисунок 4.12 - Сигналы сопротивления, зарегистрированные в момент времени 3-ей и 4-ой минуты
Анализ графических зависимостей показывает, что резкие, периодичные всплески активного сопротивления возникают в диапазоне угла поворота головки с учетом погрешности передаточного момента θ = 270..359o.
В соответствии с исследованиями математической модели сопротивления перепады сопротивления являются следствием наличия дефектов.

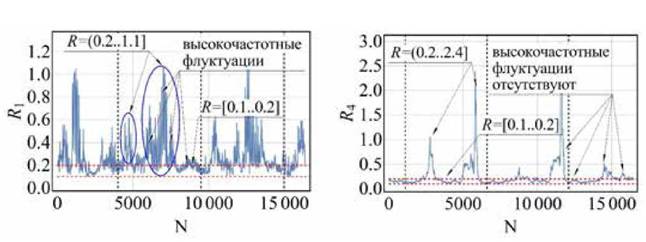

На рисунке 4.13 проиллюстрированы процесс адгезионного слипания и трения без смазки (R1), а также возможные дефекты поверхностей трения (R4). Согласно теоретическим исследованиям (раздел 2.4) в диапазоне R = [0,1...0,2] могут присутствовать небольшие флуктуации, сопоставимые с поверхностью без дефектов, при этом сопротивление в диапазоне R > 0,2 свидетельствует о наличии дефекта, который ведет к изменению режимов работы трибосопряжения.
Рисунок 4.13 - Анализ сопротивления поверхностей трения при испытании
Приведенный анализ флуктуаций сопротивления при испытании трибосопряжения подтверждается данными кругломера и графическими изображениями экспериментальных образцов, представленными на рисунке 4.14.

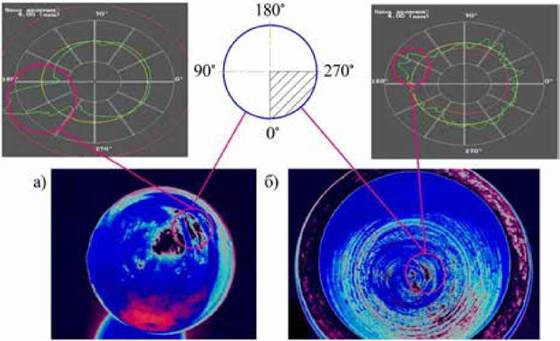

Рисунок 4.14 - Изображения дефектов (волнистости высшего порядка)
поверхностей головки (а) и чашки (б)
В соответствии с рисунками 4.13, 4.14 наличие огранки на поверхности чашки и головки приводит к виброудару или разрыву контакта при угле поворота головки θ = 270..359o. Проведенные исследования подтверждают отклик активного сопротивления (перепады амплитуды R от 0,1 до 10 Ом) на наличие
дефектов поверхностей (волнистости высших порядков), которые ведут к изменению режимов работы трибосопряжения при испытаниях (виброударам, абразивному износу, адгезионному слипанию и пр.).
4.3.1
