4.3.1 Модули измерения биоимпеданса на одном значении частоты при заданном напряжении и при заданной силе тока

В данном модуле считываются следующие входные параметры: амплитуда, частота, длительность сигнала (в периодах).

Далее происходит стандартная настройка параметров ЦАП и АЦП. Формируется массив для передачи на ЦАП и размер файла прием для АЦП.

Рисунок 4.3 - Интерфейс модуля измерения биоимпеданса на одном значении частоты при заданном напряжении

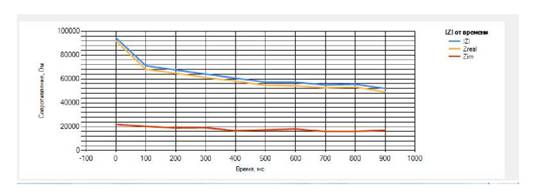

На рисунке 4.4 для отображены результаты измерения биоимпеданса на человеке при одинаковых входных параметрах: 12 кГц и 3,3 В на апертуре 100 периодов. Выполнено 10 измерений в течение 1 секунды с интервалом 0,1 с.

109

Рисунок 4.4 - Десять измерений биоимпеданса на частоте 12кГц

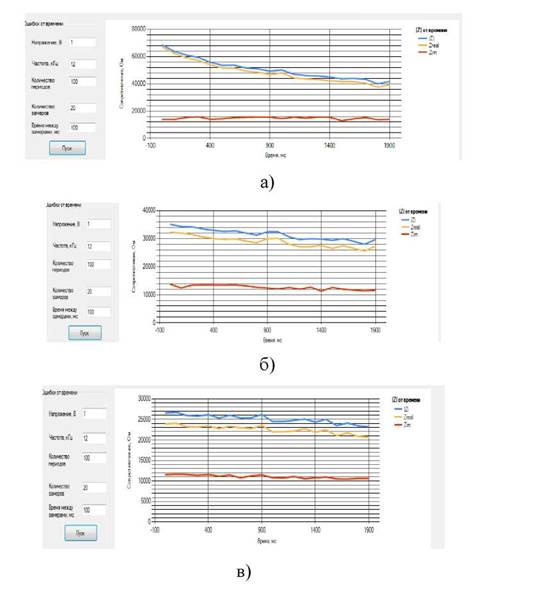

На рисунках 4.5 показаны измерения на человеке, выполненные один за одним в одной БАТ.

Рисунок 4.5 - Серия из последовательных измерений биоимпеданса

На рисунках 4.4 и 4.5 заметен переходный процесс. Как видно из рисунков, переходный процесс затухает и приблизительно через 6 секунд процесс стабилизируется.

Далее необходимо было узнать, как себя ведет переходный процесс при смене частот (рисунок 4.6 - 4.7).

Были выбраны частоты 1 и 12 кГц, замеры на каждой были длительностью 50 периодов. Время между измерениями - 100 мс.

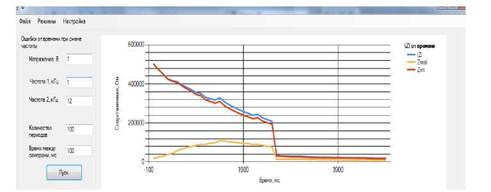

Рисунок 4.6 - Графики изменения биоимпеданса при переключения частоты с 1 кГц на 12 кГц

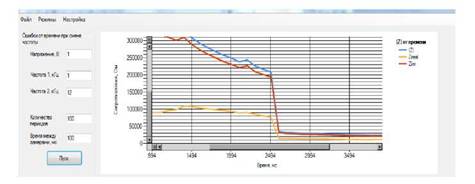

Рисунок 4.7 - Крупный план перехода между частотами

Как видно из рисунков, переходный процесс не начинается заново при смене частоты сигнала.

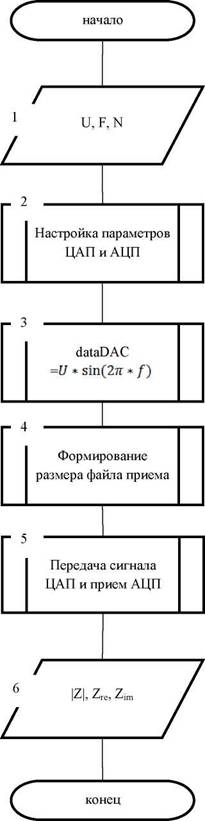

Алгоритм измерения биоимпеданса на одном значении частоты при заданном напряжении представлен на рисунке 4.8.

Рисунок 4.8- Схема алгоритма измерения биоимпеданса на одном значении

частоты при заданном напряжении

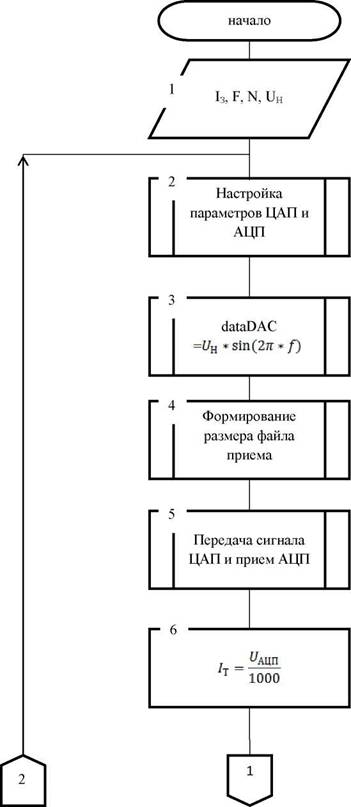

Схема алгоритма измерения биоимпеданса при заданном токе представлена на рисунке 4.9.

Рисунок 4.9 - Схема алгоритма модуля измерения биоимпеданса на

одном значении частоты при заданной силе тока (начало)

113

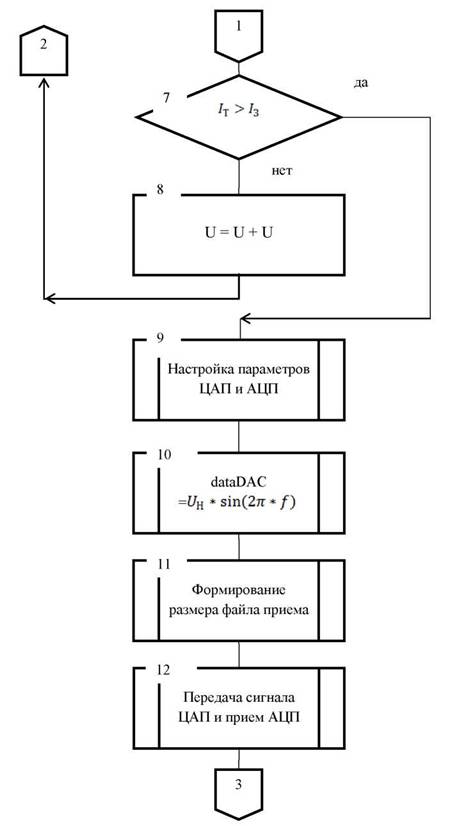

Рисунок 4.9 - Схема алгоритма модуля измерения биоимпеданса на одном значении частоты при заданной силе тока (продолжение)

Рисунок 4.9 - Схема алгоритма модуля измерения биоимпеданса на одном значении частоты при заданной силе тока (окончание)

В данном модуле считываются следующие входные параметры: сила тока, частота, длительность сигнала (в периодах), начальное напряжение. Для того чтобы подать сигнал заданной силы тока необходимо подобрать соответствующее напряжение. Для этого, начиная со стартовой частоты и с таким же шагом, подается сигнал на объект, вычисляется сила тока исходя из сигнала АЦП, сравнивается с заданным значением, и, если полученное значение меньше заданного напряжение сигнала, увеличивается на шаг и измерение повторяется до тех пор, пока разница между током заданным и полученным не будет меньше шага. Тогда по вычисленным параметрам напряжения происходит снова формирование сигнала и стандартное измерение, как в предыдущем пункте. После чего полученные сигналы с ЦАП и АЦП сохраняются в файл на ПК и отображаются в виде таблицы и графически.

4.3.2
