Модули статистики параметров биоимпеданса на диапазоне частот при заданном напряжении

Алгоритм работы модуля статистики параметров биоимпеданса на диапазоне частот при заданном напряжении представлен на рисунке 4.13. В данном модуле считываются следующие входные параметры: амплитуда, начальная и конечная частота, шаг частот, длительность сигнала (в отсчетах), количество замеров.

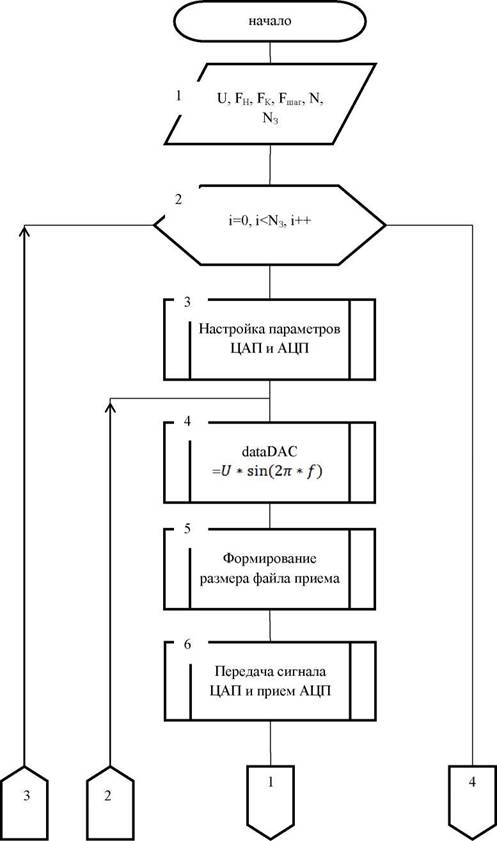

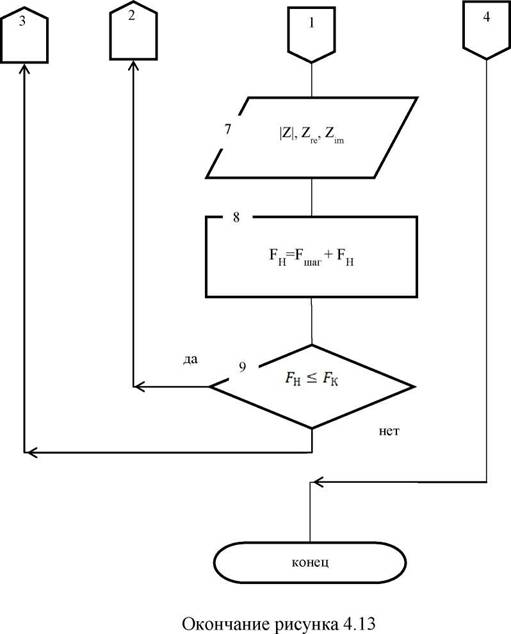

Рисунок 4.13 - Схема алгоритма модуля статистики параметров биоимпеданса на диапазоне частот при заданном напряжении

В циклах происходит стандартная настройка параметров ЦАП и АЦП. Формируется массив для передачи на ЦАП и размер файла прием для АЦП. Происходит передача данных на ЦАП и их прием на АЦП. После чего полученные сигналы с ЦАП и АЦП сохраняются в файл на ПК. Происходит расчет параметров биоимпеданса, случайного отклонения на каждом замере. На верхнем графике отображаются параметры средние параметры биоимпеданса на каждой частоте, на нижнем - случайные отклонения на каждой частоте.

4.14.

Алгоритм модуля анализа случайных ошибок представлен на рисунке

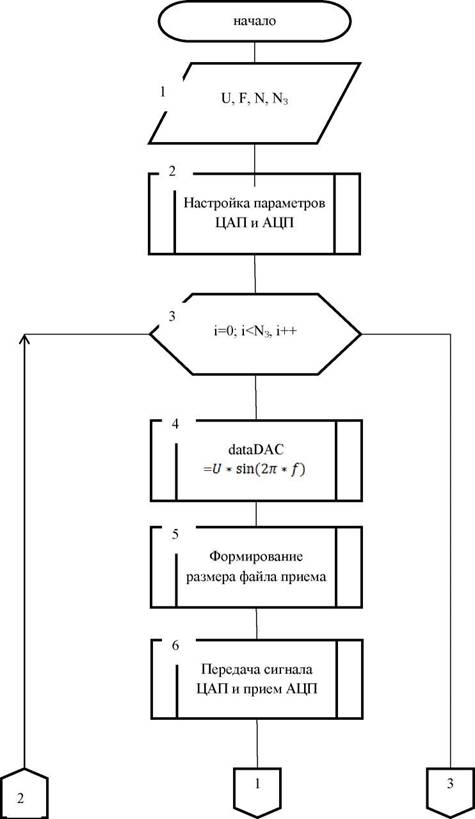

Рисунок 4.14 - Схема алгоритма модуля анализа случайных ошибок (начало)

Рисунок 4.14 - Схема алгоритма модуля анализа случайных ошибок

(окончание)

В данном модуле считываются следующие входные параметры: амплитуда, частота, длительность сигнала (в отсчетах), количество замеров. В цикле по количеству замеров происходит стандартная настройка параметров ЦАП и АЦП.

В модуле анализа случайных ошибок считываются следующие входные параметры: амплитуда, частота, длительность сигнала (в отсчетах), количество измерений. В цикле по количеству измерений происходит стандартная настройка параметров ЦАП и АЦП. Формируется массив для передачи на ЦАП и размер файла прием для АЦП. Происходит передача данных на ЦАП и их прием на АЦП. После чего полученные сигналы с ЦАП и АЦП сохраняются в файл на ПК. Происходит расчет параметров биоимпеданса, случайного отклонения на каждом измерении. На графике отображаются параметры биоимпеданса в каждом измерении.

Алгоритм работы модуля статистики разности фаз на определенной частоте и напряжении представлен на рисунке 4.15.

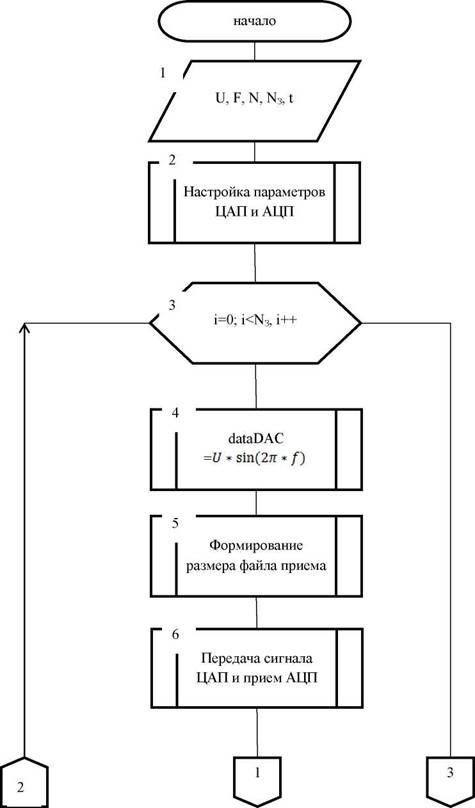

Рисунок 4.15 - Схема алгоритма модуля статистики разности фаз на определенной частоте и напряжении (начало)

125

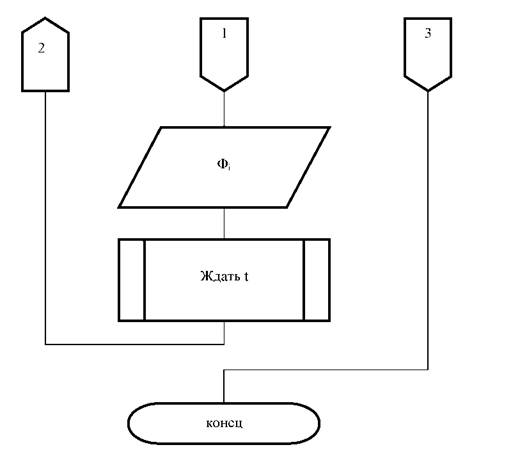

Рисунок 4.15 - Схема алгоритма модуля статистики разности фаз на определенной частоте и напряжении (окончание)

В данном модуле считываются следующие входные параметры: амплитуда, частота, длительность сигнала (в отсчетах), количество замеров и время между ними. В цикле по количеству замеров происходит стандартная настройка параметров ЦАП и АЦП. Формируется массив для передачи на ЦАП и размер файла прием для АЦП. Происходит передача данных на ЦАП и их прием на АЦП. После чего полученные сигналы с ЦАП и АЦП сохраняются в файл на ПК. Происходит расчет разности фаз на каждом замере и отображение на графике. На графике отображаются параметры биоимпеданса на каждом замере.
