РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ

При автомобильной внутрисалонной травме не возникает особых сложностей в установлении места расположения единственного пострадавшего. Необходимость в «рассадке» возникает только при наличии одного или нескольких пассажиров.

В основе диагностики различий между водителем и пассажиром переднего сидения лежит судебно-медицинская оценка морфологических особенностей повреждений с учетом типов посадки, динамики перемещения пострадавших, а также особенностей наиболее травмирующих частей салона автомобиля, включая средства его пассивной безопасности, с необходимостью указания места расположения рулевого колеса.

Установление вида столкновения автомобиля и направления перемещения водителя и пассажира переднего сидения

В зависимости от локализации повреждений кузова передней части автомобиля были выделены 3 вида фронтального столкновения. Воздействие внешней преграды на переднюю часть автомобиля в направлении спереди назад с образованием деформации передней центральной части кузова или равномерно всей передней части (рисунок 2) свидетельствует о фронтальном центральном столкновении (ФЦС).

Рисунок 2 - Фронтальное центральное столкновение (ФЦС) автомобиля

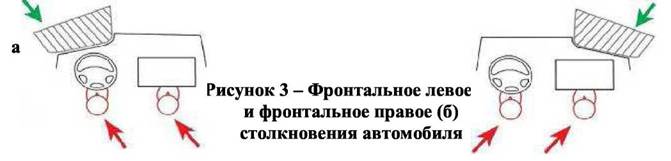

Фронтальное левое столкновение (ФЛС) характеризуется воздействием внешней преграды на переднюю левую часть автомобиля в направлении спереди назад и слева направо. Вследствие этого возникают разрушения передне-левой части кузова автомобиля (рисунок 3 а). При фронтальном правом

столкновении (ФПС) внешняя преграда воздействует на переднюю правую часть автомобиля в направлении спереди назад и справа налево.

Каждый из указанных видов столкновения автомобиля предопределяет направление перемещения пострадавшего в салоне за счет силы инерции. Так,

при ФЦС тело водителя и пассажира перемещается в основном сзади наперед; при ФЛС - сзади наперед и справа налево, при ФПС - сзади наперед и слева направо. Наибольшее количество повреждений получает человек, сидящий в салоне со стороны удара.

Конструкционные особенности салона автомобиля

Для удобства сопоставления частей тела человека с травмирующими деталями салона мы их условно разделили на отдельные уровни. В салоне условно выделили 3 следообразующих уровня воздействия относительно тела человека. Аналогичным образом на теле человека условно выделили 3 следовоспринимающих уровня травмирования относительно салона автомобиля.

В «верхнем» уровне салона имеет значение различное положение передней стойки и ветрового стекла, которое бывает пологое, как у скоростных автомобилей, либо близкое к отвесному, чаще в автобусах и грузовых автомобилях. Для «среднего» уровня салона наиболее значима оценка конструкции рулевой колонки и передней панели. Особое значение имеет место расположения руля (левостороннее или правостороннее), угол отклонения спинки сидения относительно вертикальной плоскости. На «нижнем» уровне салона имеются различия в положении панели пола, которое бывает горизонтальное либо пологое, а также различия по количеству педалей управления и по способу их крепления.

Особо важное судебно-медицинское значение в конструкции салонов автомобилей имеют средства безопасности (ремни, воздушные подушки, сидение). Имеет значение форма и материал деталей салона.

Различные конструкции ремней безопасности помогают уменьшить объем травмы, амортизируя внешнюю нагрузку на человека. Тем самым, они препятствуют образованию одних повреждений, но, в то же время, сами могут являться источником образования других повреждений, по которым можно судить о фиксации человека ремнем в момент столкновения автомобиля.

При изучении подушек безопасности установлено, что они наиболее эффективны в сочетании с зафиксированными ремнями безопасности. При отсутствии такой фиксации водитель и пассажир перелетают через раздувшиеся подушки и ударяются головой о крышу и ветровое стекло.

Современные сидения в салоне автомобиля изготовлены из мягких материалов с закругленными контурами и оснащены подголовниками и боковыми ограничителями на спинке и на подушке. Эти конструкционные изменения повышают пассивную безопасность водителя и пассажира. Кроме того, сидения имеют различные варианты регулировки спинки, подушки и подголовника, что позволяет человеку занимать удобное для себя положение, которое определяет тип посадки и траекторию его перемещения в случае фронтального столкновения автомобиля.

Детали интерьера автомобиля изготавливаются из различных материалов. Относительно физических свойств тела человека мы их условно разделили на «твердые» детали, например, из хромированного металла, жесткой пластмассы, стекла или дерева, которые являются более травмоопасными по сравнению с «мягкими» атравматичными деталями, сделанными из резины, кожи или пластика, обладающими пластичными свойствами. Кроме этого, различна форма деталей салона. Наиболее травматичными для тела человека являются детали салона, имеющие выступающие контуры в виде ограниченной поверхности. Более безопасными являются сглаженные закругленные контуры деталей и отсутствие выступающих частей.

Помимо конструкционных особенностей следообразующих уровней воздействия и средств пассивной безопасности, важно оценивать соотношение габаритов передней части салона с пропорциями тела человека. Так, в зависимости от моделей автомобилей и сидящего в нем человека, салон может быть относительно просторный, тесный и соразмерный.

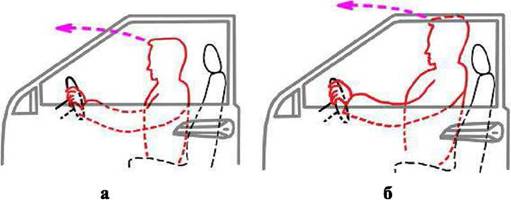

Относительно антропометрических параметров салон автомобиля по высоте бывает «низким» либо «высоким» (рисунок 4), а по ширине - «узким» либо «широким» (рисунок 5). В «низком» салоне крыша располагается по ходу траектории перемещения головы человека, а в «высоком» салоне крыша расположена вне траектории перемещения головы.

Рисунок 4 - Соотношение пропорций тела водителя с габаритами салона автомобиля: а) «высокий» салон; б) «низкий» салон

В «узком» салоне выступающие детали сковывают движения конечностей водителя при управлении автомобилем. В «широком» салоне выступающие

детали не мешают свободно управлять движущимся автомобилем.

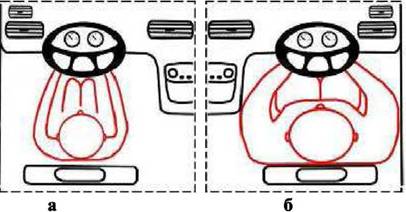

Рисунок 5 - Соотношение пропорций тела водителя с ритами салона автомобиля: іирокий» салон, руль слева; «узкий» салон, руль справа

Типы посадки и динамика перемещения водителя и пассажира переднего сидения в салоне автомобиля при фронтальных столкновениях

Сравнивая пропорции тела человека с габаритами передней части салона, мы отметили, что его положение может быть как «свободное», так и

«стесненное». В связи с этим, относительно габаритов салона человек может быть «средним», «высоким» и «низким».

«Средний» водитель имеет пропорции тела соразмерные с габаритами передней части салона автомобиля, активные движения его не стеснены, амплитуда пассивных движений короткая, возможностей фиксации тела достаточно много (рисунок 6 а).

а б в

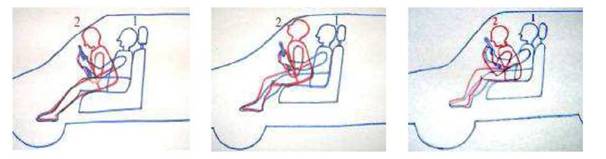

Рисунок 6 - Взаиморасположение «среднего» (а), «высокого» (б) и «низкого»

(в) водителя в салоне автомобиля (1 - до столкновения, 2 - в момент столкновения)

Параметры тела «высокого» водителя относительно салона автомобиля являются крупными, активные движения затруднены, положение стесненное. Амплитуда его пассивных перемещений в салоне относительно малая, способы фиксации ограничены (рисунок 6 б).

Систематизировав различные варианты положения тела водителя в салоне автомобиля с учетом его пропорций тела и соотношения с особенностями конструкции салона, мы выделили 3 основные типа посадки (рисунок 7): «стандартный», «вертикальный» и «спортивный». Каждый тип посадки характеризуется углом отклонения туловища, а также углами сгибания конечностей в локтевых, коленных и голеностопных суставах. Первое косвенно

соответствует углу отклонения спинки кресла, второе - расстоянию от ее

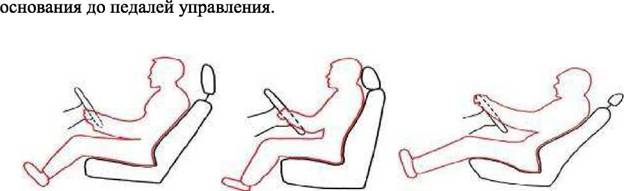

Рисунок 7 - Типы посадок водителя: «стандартный» (а), «вертикальный» (б), «спортивный» (в)

а б в

Исследования показали, что только у водителя встречаются все 3 варианта, тогда как для пассажира переднего сидения более характерен «стандартный» тип, поскольку пассажир не взаимодействует с органами управления, эмоционально и физически он более расслаблен и не готов к аварийной ситуации, поэтому положение его в салоне пассивное, без жесткой фиксации и практически всегда одинаковое.

«Стандартная» посадка типична для первой антропометрической группы - «средний» водитель. Встречается при относительно свободном положении человека внутри автомобиля. Угол отклонения туловища кзади равен 25°, углы сгибания конечностей в локтевых суставах около 130°, в коленных суставах около 90°, в голеностопных суставах около 90°. У пассажира переднего сидения руки опущены и свободно лежат на бедрах, ноги согнуты в коленных суставах под тупым углом около 130°, в голеностопных суставах - около 120°.

«Вертикальная» посадка характеризуется тем, что туловище человека вместе со спинкой сидения находятся в вертикальном положении, и высоко расположен центр тяжести - таз.

Угол в голеностопных суставах прямой. В салонах легковых автомобилей «вертикальный» тип посадки типичен для «низкого» человека.

При «спортивной» посадке человек находится в положении полулежа, как в спортивном автомобиле, когда туловище отклонено кзади под углом больше 25°, руки и ноги практически выпрямлены в локтевых и коленных суставах. Стопы отклонены от вертикальной оси тела на 90°. Часто этот тип посадки наблюдается в некоторых малогабаритных салонах у «высоких» водителей.

Кроме того, различия в типах посадки между водителем и пассажиром переднего сидения обусловлены наличием выступающих деталей (рулевого колеса, педалей управления) со стороны водителя и отсутствием таковых со стороны пассажира переднего сидения, а также вынужденным активным положением водителя за рулем, в отличие от пассивного расслабленного положения пассажира переднего сидения.

Каждому типу посадки соответствует своя определенная траектория перемещения тела человека в момент фронтального столкновения автомобиля с преградой, что определяет различия в характере травмы отдельных частей его

тела (рисунок 8).

тела

типа

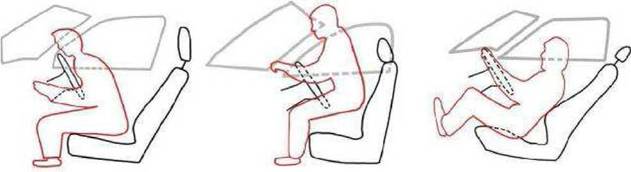

Рисунок 8 - Траектория перемещения водителя в салоне автомобиля при

фронтальном столкновении в зависимости от посадки (указано стрелками)

Для «стандартного» типа посадки характерна равномерная траектория перемещения всех частей тела («уровней травмирования») резко сзади наперед, несколько снизу вверх, с одновременным сгибанием туловища (рисунок 9 а). При этом повреждения локализуются преимущественно по всей передней поверхности тела пострадавшего (голова, туловище, верхние и нижние конечности).

При «вертикальном» типе тело водителя перемещается не столько сзади наперед, сколько снизу вверх. Это ведет к подъему таза (центра тяжести) водителя с одновременным вертикальным разгибанием (раскрытием) туловища (рисунок 9 б). При этом основной удар приходится на верхнюю часть тела, где и формируются максимальные повреждения.

При «спортивном» типе посадки центр тяжести водителя перемещается в горизонтальной плоскости, почти прямолинейно кпереди, вызывая основную нагрузку на нижние конечности, что приводит к максимальному объему травмы нижней части тела. При этом область таза перемещается под рулевым колесом, что обеспечивает минимум контактных повреждений верхней части тела (рисунок 9 в).

а б в

Рисунок 9 - Схема динамики перемещения тела водителя в салоне автомобиля при различных типах посадки в момент фронтального столкновения

Таким образом, определение пропорций тела пострадавшего и типа его посадки позволяет установить динамику его перемещения в передней части салона автомобиля при любом варианте фронтального столкновения и провести сопоставление телесных повреждений с травмирующими деталями салона по выделенным уровням. При совпадении телесных повреждений с травмирующими деталями салона автомобиля, эти повреждения следует считать характерными для конкретного пострадавшего.

Например, выявленные повреждения на лице «низкого» человека (ушибленные раны, ссадины на губах, на подбородке, переломы передних зубов, носа, нижней челюсти) в сочетании с данными осмотра автомобиля (установленным фронтальным столкновением и наличием изгиба верхней части обода рулевого колеса кпереди), являются единым комплексом повреждений, свидетельствующим о нахождении пострадавшего в момент аварии на месте

водителя.

Наличие аналогичных телесных повреждений на лице «низкого» пострадавшего в сочетании с деформацией верхней части передней панели автомобиля в виде вмятины свидетельствует о его нахождении в момент фронтального столкновения на месте пассажира переднего сидения.

В том случае, если на волосистой части головы «высокого» пострадавшего при фронтальном столкновении сформировались ушибленные раны или полосовидные ссадины, а при осмотре салона автомобиля обнаружена деформация солнцезащитного козырька или крыши в виде вмятины, потертости ткани обшивочного материала, то место их обнаружения (слева либо справа) будет соответствовать месту расположения пострадавшего в салоне (на месте водителя либо пассажира переднего сидения).

Следует отметить, что телесные повреждения на туловище, в частности на грудной клетке, животе и в области таза, возникающие при фронтальном столкновении автомобиля, имеют наименьшее количество дифференциальных признаков для водителя и пассажира переднего сидения. Обусловлено это тем, что туловище у сидящих в креслах людей наименее подвижно, в отличие от их головы, рук и ног. Туловище имеет самую короткую амплитуду перемещения при относительно схожем положении в кресле.

Дифференциально значимыми повреждениями на груди и животе оказались полосовидные ссадины и кровоподтеки от контакта с пристегнутыми ремнями безопасности. Кроме того, для водителя более характерны сгибательные переломы грудины, а для пассажира переднего сидения — разгибательные. Со стороны внутренних органов у водителя преобладали локальные повреждения, нередко со смещением органов живота в плевральную полость от воздействия рулевой колонки и обода рулевого колеса, выступающих в роли жесткого фиксатора тела и имеющих ограниченную травмирующую поверхность.

А для пассажира переднего сидения наиболее характерными были признаки общего сотрясения, поскольку на него воздействовала передняя панель салона, как широкая травмирующая поверхность, мало пригодная для жесткой фиксации тела. В результате этого амплитуда перемещения тела пассажира в случае фронтального столкновения и не пристегнутого ремня безопасности гораздо больше, чем у водителя.

По этим же причинам со стороны таза у водителя преобладали ушибленные и рваные раны в паховой области, а у пассажира переднего сидения — симметричные переломы переднего полукольца таза.

На верхних и нижних конечностях нами были выявлены отличительные особенности травматизации о детали салона, которые обусловлены тем, что руки у водителя, в отличие от пассажира переднего сидения, расположены на рулевом колесе, а ноги - на педалях управления. Кроме того, водитель находится в постоянной готовности к изменению дорожно-транспортной обстановки, его положение за рулем более фиксированное. Упираясь руками в рулевое колесо, а ногами в педали управления, конечности водителя в первую очередь испытывают наибольшие нагрузки в момент фронтального столкновения автомобиля, поскольку в этот момент его движения направлены вначале на предотвращение столкновения (экстренное торможение, резкие повороты), а затем на сохранение жизненно-важных частей тела от травмы путем напряжения мышечного аппарата.

В результате активных действий водителя, его конечности травмируются как от прямого воздействия с деталями салона, так и на отдалении от перенапряжения мышц. Участки конечностей, непосредственно

контактирующие с деталями салона автомобиля в момент столкновения, мы считали областями «локальных» повреждений. Области, испытывавшие большие напряжения без контакта, нами отнесены к участкам формирования «отдаленных» повреждений.

Различия в областях концентрации нагрузок на верхних и нижних конечностях у водителя и пассажира переднего сидения обусловлены их разным положением. Так, установлено, что у водителя пальцы кисти плотно сжимают обод рулевого колеса, в момент «столкновения» происходит сгибание кистей в лучезапястных суставах с одновременным давлением на межпальцевые промежутки (рисунок 10 а). У пассажира переднего сидения происходит упор о переднюю панель ладонной поверхностью кистей и запястий с разгибанием лучезапястных суставов (рисунок 10 б).

а б

Рисунок 10 - Положение рук водителя (а) и пассажира переднего сидения (б) при фронтальном столкновении автомобиля

У водителя в момент давления стопой на педаль угол в голеностопном суставе составляет около 90 градусов, что позволяет при фронтальном столкновении упираться подошвой в области плюсны (рисунок 11 а). У пассажира переднего сидения угол в голеностопном суставе тупой, около 120 градусов, что при фронтальном столкновении приводит к перемещению стопы вперед вдоль пола. Стопа в этом случае скользит по полу и, ударяясь, упирается в вертикальную его часть (рисунок 11 б).

Рисунок 11 - Положение ног водителя (а) и пассажира переднего сидения (б) при фронтальном столкновении автомобиля

а б

Оценивая телесные повреждения верхних и нижних конечностей (таблицы 1-2) с учетом их различного положения, было установлено, что формироваться могут не только наружные повреждения (раны, ссадины, кровоподтеки), но и изолированные внутренние повреждения (кровоизлияния, вывихи суставов, переломы костей).

Таблица 1 - Отличия повреждений на руках водителя и пассажира переднего сидения при фронтальных столкновениях автомобиля

Таблица 2 - Отличия повреждений на ногах водителя и пассажира переднего сидения при фронтальных столкновениях автомобиля

Таким образом, выделенные типы посадки водителя и пассажира переднего сидения в салоне автомобиля позволяют объяснить и систематизировать всё многообразие и различия телесных повреждений, возникающих при фронтальных столкновениях. На их основе появляется дополнительная возможность сопоставления телесных повреждений у пострадавших с деталями салона автомобиля и установления наиболее травмируемых частей тела (таблицы 3-4).

Таблица 3 - Влияние типов посадки В на характер телесных повреждений при фронтальных столкновениях автомобиля («+» характерный признак; «+-» менее характерный признак; «-» нехарактерный признак)

Таблица 4 - Влияние типов посадки водителя и пассажира переднего сидения на локализацию телесных повреждений при фронтальных столкновениях автомобилей («+» преобладают повреждения; «-» невыраженные повреждения)

выводы

1. На основе выделения трех видов фронтального столкновения автомобиля были установлены особенности динамики перемещения травмируемых частей тела человека (следовоспринимающих уровней) с учетом расположения и травмирующих свойств деталей салона автомобиля (следообразующих уровней) в зависимости от типа посадки водителя и пассажира переднего сидения.

2. Анализ типов посадки, с учетом использования (или не использования) мер активной и средств пассивной безопасности, позволил установить характерные повреждения различных уровней травматизации у водителя и пассажира переднего сидения при фронтальных столкновениях автомобиля.

3. Выявленные особенности повреждений у водителя и пассажира переднего сидения в трех уровнях травматизации позволили улучшить диагностику их положения в салоне автомобиля.

4. Для улучшения судебно-медицинской диагностики водителя и пассажира переднего сидения разработан алгоритм проведения комплексных исследований в случаях автомобильной внутрисалонной травмы.
