Двупараметрическая гистограмма зависимости длительности RR-интервала от амплитуды зубца R
Диаграмма RR(R) зависимости длительности RR-интервала от амплитуды зубца R (рисунок 3.2 а), построенная по двум ортогональным временным параметрическим диаграммам R(n) и RR(n), представляет в общем виде амплитудно-фазовую (вольт-секундную) характеристику электрокардиограммы.
Точечная форма RR(R) реализуется в виде «пчелиного роя», поэтому её анализ возможен только с применением фрактальных методов и является затруднительным. Для выхода из сложившейся ситуации необходимо воспользоваться статистическими подходами. В частности, для диаграммы RR(R) (рисунок 3.2 а) можно провести осреднение согласованных RR-интервалограмм и R-грамм, что позволит нивелировать влияние высокочастотных шумов и выделить возможные тренды. Выбор интервала RR-интервалограмм и R-грамм осреднения был основан на удвоенном значении количества столбиков k гистограммы по формуле Старджеса: k = ln(^) +1 [117] . Полученный экспериментальный полигон двупараметрической гистограммы (ДПГ) в форме массовой диаграммы RR(R, m), где m - число интервалов осреднения, на фазовой плоскости параметров (рисунок 3.2 б) позволяет избавиться от проявлений непрерывной высокочастотной генерации импульсов и определяет распределение рядов RR и R и по исследуемым параметрам, и по представительству m их значений в интервалах усреднения.

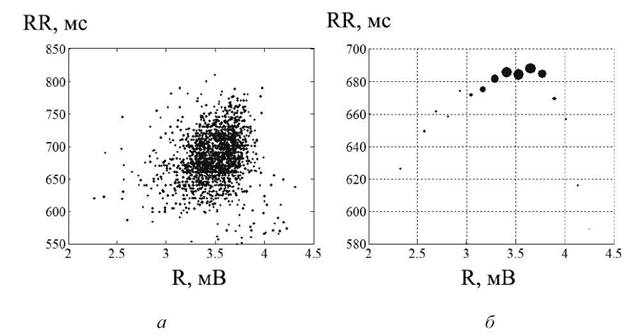

Рисунок 3.2 - Диаграммы распределения RR(R): а - точечная диаграмма RR(R) б - двупараметрическая гистограмма распределения RR(R, m)
На диаграмме RR(R, m) площадь точки пропорциональна количеству значений выборки в соответствующем интервале измерения (рисунок 3.2 б). Построение массовой диаграммы RR(R, m) методически соответствует построению стандартной гистограммы по одному параметру. Применение ДПГ позволяет выделить статистическую нелинейную связь в диапазоне значений RR- интервалов шириной не более ±grrи трактовать данные на рисунке 3.2 с позиций разных ритмических режимов, определяемых разными интервалами значений систолического потенциала[118]. На общем, монотонно падающем уровне средневзвешенных значений RR-интервалов возможно последовательно выделить один ритмический режим (рисунок 3.2 б). Кривая ДПГ имеет форму
сложной параболической кривой (∩∩∩), что позволяет уточнить местоположения максимумов на гистограмме R-граммы: 2,7, 2,9 и 3,6 мВ.
3.1.2.
