Формирование признакового пространства по переходным характеристикам биоматериала
Для построения параметров модели (2.17) на биоматериал необходимо подавать напряжение прямоугольной формы, форма которого представлена на эпюре рисунок 2.5 а.
Рисунок 2.5 - Эпюры напряжений биоматериала: входного а) и выходного б)
На рисунке 2.5 (б) представлены напряжения на выходе биоматериала.
Модель строится для каждой ступеньки Ujjχ(t) путем оцифровки переходной функции на выходе измерительной цепи соответствующей этой ступеньки [19].
Для определения модели для каждой ступеньки необходимо (теоретически) два отсчета. Таким образом, необходимо N/2 решений, где N - число отсчетов в переходной характеристике биоматериала в пределах одной ступеньки.
Прежде чем решать уравнение, надо построить графики согласно уравнению (2.17) с реальнымиR1, C1и Rτдля реального интервала изменений аргумента t. Если графики теоретически близки с графиками
экспериментальными, то необходимо составить программу для решения уравнения (2.17), предварительно составив алгоритм решения.
Напишем два уравнения с двумя неизвестными.
При этом полагаем, что y(t1), y(t2)- значения напряжения, получаемые в ходе эксперимента, t1и t2время, которое так жеизвестно по результатам эксперимента. Решение системы с таким большим числом параметров, является громоздким и не достаточно точным, поэтому решим систему уравнений (2.18), используя аппроксимацию нелинейной регрессии, где уравнения (2.18) будем рассматривать как функцию нелинейной регрессии[19].
Составим алгоритм решения (рисунок 2.6). В начале работы нам необходимо получить экспериментальные данные, для определения массива значений y(tN) и tN, блок 1 блок-схемы алгоритма решения, на рисунке 2.6.
Снимем 100 показаний (такое число ступенек является оптимальным для определения наличия закономерностей для анализа динамики изменения R1, C1) с частотой 500 кГц (то есть шаг дискретизации переходного процесса ∆ t = ∆t =0,2 10-5с), результат эксперимента изображен на рисунке 2.7 (а, б). По оси абсцисс такты, то есть N, по оси ординат значения напряжения переходного процесса.

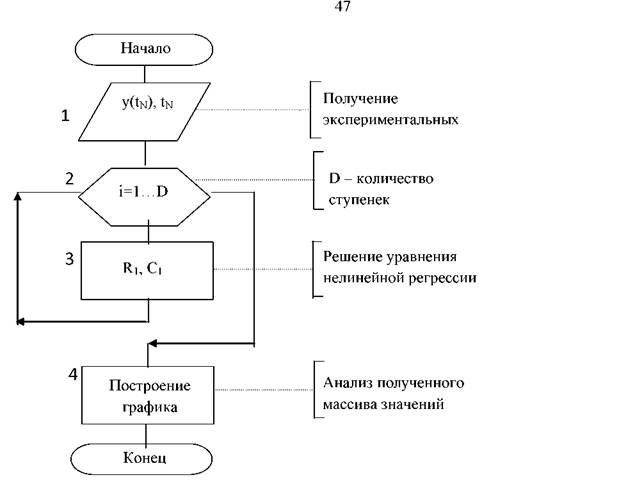

Рисунок 2.6 - Блок - схема алгоритма решения уравнения

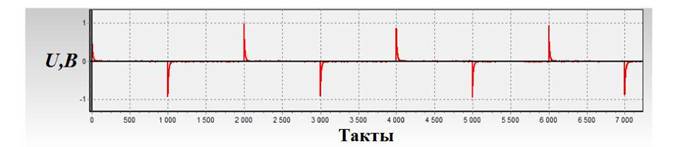

Рисунок 2.7 а) - Результат эксперимента для расчетов параметров модели
переходных характеристик

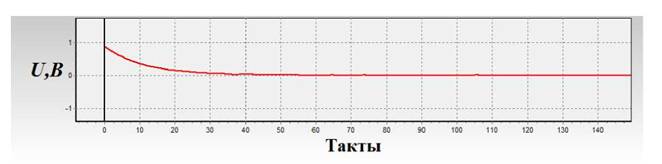

Рисунок 2.7 б) - Увеличенный фрагмент ступеньки

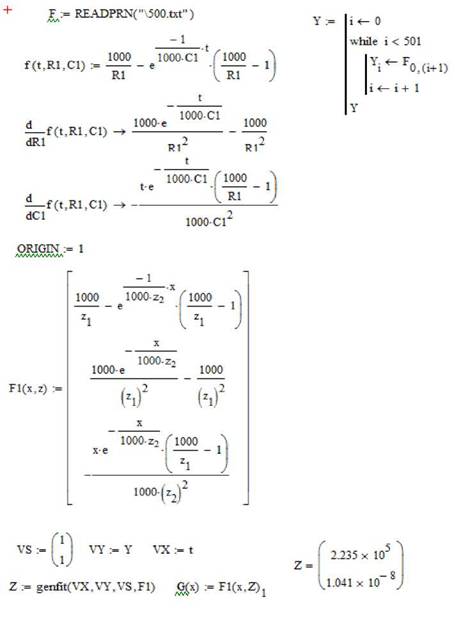

Запишем полученные данные в файл и решим уравнение (2.17) с помощью пакета MathCad. На рисунке 2.8 представлен лист MathCad решения уравнения для одного переходного процесса. Матрица Z содержит в первой строчке значение сопротивления R1, во второй - C1.
Рисунок 2.8 - Решение уравнения для одного переходного процесса
Для выполнения нелинейной регрессии общего вида необходимо определить параметры произвольной аппроксимирующей функции f(t, R1, C1), при которой обеспечивается минимальная среднеквадратичная ошибка. Для этого
используется встроенная функция genfit(VX,VY,VS,F) - которая возвращает вектор Z параметров функции. Вектор VS - задает начальные приближения элементов вектора Z, рассчитываемых итерационным способом, вектор F содержит искомую функцию и ее частные производные по параметрам Zi в аналитическом виде. В блок - схеме алгоритма решения (рисунок 2.6) это блок 3, который выполняется в цикле, заданном в блоке 2, для каждой ступеньки.
Данные полученного массива решений в таблицу 2.1 заносим значения массивов значений R1, C1. Решение для 100 переходных процессов отражено в таблице 2.1.
Таблица 2.1 - Решение уравнения для 100 переходных процессов
| № | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| R1 | 9,61E+04 | 1,11E+05 | 1,01E+05 | 1,15E+05 | 1,01E+05 | 1,03E+05 | 1,06E+05 | 9,99E+04 | 1,20E+05 | 1,13E+05 |
| C1 | 1,15E-08 | 1,20E-08 | 1,18E-08 | 1,21E-08 | 1,14E-08 | 1,19E-08 | 1,19E-08 | 1,17E-08 | 1,24E-08 | 1,20E-08 |
| № | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| R1 | 1,24E+05 | 1,06E+05 | 1,01E+05 | 1,12E+05 | 1,09E+05 | 1,28E+05 | 9,73E+04 | 1,29E+05 | 9,94E+04 | 1,02E+05 |
| C1 | 1,24E-08 | 1,20E-08 | 1,16E-08 | 1,23E-08 | 1,21E-08 | 1,24E-08 | 1,15E-08 | 1,24E-08 | 1,18E-08 | 1,17E-08 |
| № | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 |
| R1 | 1,15E+05 | 9,18E+04 | 1,14E+05 | 1,11E+05 | 1,25E+05 | 1,16E+05 | 9,60E+04 | 1,15E+05 | 1,10E+05 | 1,04E+05 |
| C1 | 1,23E-08 | 1,15E-08 | 1,23E-08 | 1,21E-08 | 1,23E-08 | 1,21E-08 | 1,17E-08 | 1,22E-08 | 1,22E-08 | 1,18E-08 |
| № | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| R1 | 1,17E+05 | 9,36E+04 | 1,13E+05 | 1,03E+05 | 1,20E+05 | 9,76E+04 | 9,88E+04 | 9,78E+04 | 1,21E+05 | 1,18E+05 |
| C1 | 1,24E-08 | 1,16E-08 | 1,22E-08 | 1,20E-08 | 1,23E-08 | 1,17E-08 | 1,15E-08 | 1,17E-08 | 1,22E-08 | 1,23E-08 |
| № | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 |
| R1 | 1,18E+05 | 1,12E+05 | 1,33E+05 | 1,14E+05 | 9,34E+04 | 1,05E+05 | 1,14E+05 | 1,20E+05 | 1,25E+05 | 9,98E+04 |
| C1 | 1,24E-08 | 1,22E-08 | 1,25E-08 | 1,20E-08 | 1,15E-08 | 1,20E-08 | 1,25E-08 | 1,22E-08 | 1,25E-08 | 1,18E-08 |
| № | 51 | 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 | 60 |
| R1 | 9,13E+04 | 1,09E+05 | 9,62E+04 | 1,22E+05 | 1,03E+05 | 9,15E+04 | 8,96E+04 | 1,16E+05 | 1,18E+05 | 1,01E+05 |
| C1 | 1,15E-08 | 1,20E-08 | 1,13E-08 | 1,24E-08 | 1,16E-08 | 1,15E-08 | 1,15E-08 | 1,20E-08 | 1,22E-08 | 1,15E-08 |
| № | 61 | 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | 70 |
| R1 | 1,12E+05 | 1,22E+05 | 1,34E+05 | 1,08E+05 | 9,61E+04 | 1,10E+05 | 1,24E+05 | 1,01E+05 | 1,01E+05 | 9,64E+04 |
| C1 | 1,20E-08 | 1,24E-08 | 1,24E-08 | 1,20E-08 | 1,15E-08 | 1,21E-08 | 1,22E-08 | 1,19E-08 | 1,18E-08 | 1,16E-08 |
| № | 71 | 72 | 73 | 74 | 75 | 76 | 77 | 78 | 79 | 80 |
| R1 | 9,46E+04 | 1,22E+05 | 1,19E+05 | 1,17E+05 | 1,03E+05 | 1,21E+05 | 8,75E+04 | 9,78E+04 | 1,16E+05 | 9,87E+04 |
| C1 | 1,14E-08 | 1,24E-08 | 1,25E-08 | 1,22E-08 | 1,18E-08 | 1,22E-08 | 1,15E-08 | 1,16E-08 | 1,22E-08 | 1,18E-08 |
Продолжение таблицы 2.1.
| № | 81 | 82 | 83 | 84 | 85 | 86 | 87 | 88 | 89 | 90 |
| R1 | 1,11E+05 | 9,80E+04 | 9,87E+04 | 9,70E+04 | 1,11E+05 | 1,30E+05 | 1,01E+05 | 1,24E+05 | 1,23E+05 | 1,12E+05 |
| C1 | 1,22E-08 | 1,15E-08 | 1,17E-08 | 1,15E-08 | 1,22E-08 | 1,24E-08 | 1,20E-08 | 1,24E-08 | 1,21E-08 | 1,22E-08 |
| № | 91 | 92 | 93 | 94 | 95 | 96 | 97 | 98 | 99 | 100 |
| R1 | 1,06E+05 | 1,00E+05 | 9,89E+04 | 9,30E+04 | 1,00E+05 | 1,22E+05 | 1,10E+05 | 1,06E+05 | 1,08E+05 | 1,35E+05 |
| C1 | 1,19E-08 | 1,17E-08 | 1,16E-08 | 1,16E-08 | 1,15E-08 | 1,24E-08 | 1,21E-08 | 1,18E-08 | 1,20E-08 | 1,25E-08 |
Таким образом, полученная модель электрического сопротивления биоматериала, отличается от известных [56, 79, 80] тем, что её параметры определяется посредством построения уравнения нелинейной регрессии по точкам переходной характеристики БАТ.
Данная модель дает возможность построить пространство информативных признаков в виде двух временных рядов, первый ряд это изменения с течением времени, второй ряд - характеристика переходного процесса в БАТ в заданный момент времени [19]. Динамика изменения R1, C1изображена на рисунке 2.9 (а,б)

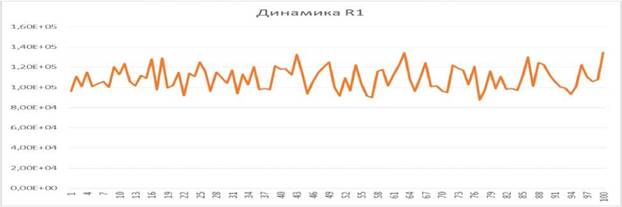

Рисунок 2.9 (а) - Динамика изменения R1

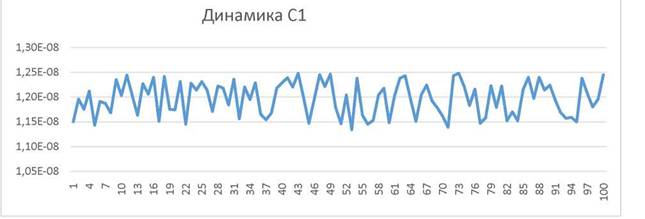

Рисунок 2.9 (б) - Динамика изменения C1
Если в качестве акции рассматривать воздействие на биоматериал одним прямоугольным импульсом, то воздействуя на БАТы множеством прямоугольных импульсов можем получить множество векторов информативных признаков. Эти множества могут быть сгруппированы по БАТам и для каждого такого множества определено среднее значение RC - параметров (рисунок 2.10).

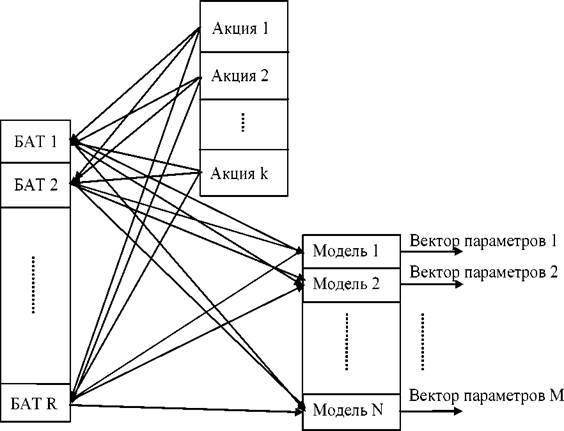

Рисунок 2.10 - Структурная схема формирования пространства информативных признаков по энергетическим характеристикам БАТ
Исследуя динамику параметров R1и C1(рисунок 2.10) определяем «коридор», в котором находятся эти параметры в состоянии «норма» и состоянии «патология», а также в пограничном состоянии, характерном для риска исследуемого заболевания. Отклонение R1 от номинального обозначим как SRс индексом, соответствующим исследуемой БАТ. Вторую компоненту вектора С1 в данной работе не используем.
Анализ атласов меридиан показал, что с АГ связаны точки Е9 и Е36 меридиана желудка, GI11 меридиана толстой кишки, RP2 меридиана селезенки - поджелудочной железы, а также внемеридианные точки PC3, РС132 [54].
2.3
