3.2. Методика формирования 3 D модели
Для получения виртуальных трехмерных моделей использовали следующие аппаратные и программные средства:
Серия цифровых фотографий зубодесневого комплекса с шагом фокусировки 1 см.
Персональный компьютер.
Для управления процессом сканирования и дальнейшей обработки трехмерных изображений объектов использовали компьютер с процессором класса Pentium IV. Оперативная память компьютера составляла 2 ГБ.
Следует предусмотреть также свободное место на жестком диске для сохранения 3 D файлов.
Для качественного вывода на экран графических изображений видеокарта компьютера должна иметь поддержку Open GL и емкость не менее 64 МБ, монитор High Color с разрешением не менее 800х600.
Программное обеспечение
В качестве операционной системы персонального компьютера использовали среду Windows 7 (Microsoft).
В качестве программного обеспечения для генерации и просмотра 3- D моделей использовали программу Autodesk 123D Catch (Autodesk). Данная программа находится в свободном доступе на сайте корпорации Autodesk.
В качестве программного обеспечения для редактирования и создания дизайн проекта краевого пародонта программа Autodesk 3ds MAX (Autodesk).
Прежде всего, необходимо получить серию снимков зубодесневого комплекса, при помощи цифровой фотокамеры. Производить фотосъемку объекта по принципу «панорамном съемки», т.е., получить фотографии в различных проекциях с шагом фокусировки примерно 1 см. Предварительно тонким контрастным маркером нанести на слизистую оболочку две точки на известном расстоянии. Данные точки в дальнейшем будут отображаться на 3- D модели, и служить контролем искажения параметров модели.
Рисунок 8 - Коллаж серии снимков для получения трехмерной модели
Установить на персональный компьютер программу Autodesk 123D Catch. При помощи данной программы, с корневого диска сгенерировать фотографии на ресурс корпорации Autodesk. После просчета модели, сервер вышлет готовый файл на указанную электронную почту, либо непосредственно на компьютер пользователя.

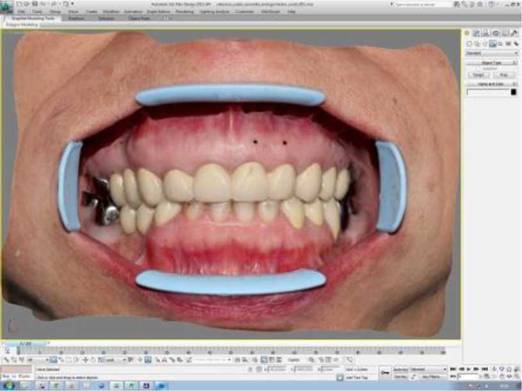

Рисунок 9 - Трехмерная модель челюсти, открытая в программе Autodesk 3ds
MAX
