Качественное сравнение тетраполярной транспальпебральной и биполярной прилимбарной методик РОГ

Предложенная тетраполярная транспальпебральная методика является развитием применявшейся в прошлом веке биполярной прилимбарной методики.

Предполагается, что использование тетраполярной методики даст ряд преимуществ, в частности снизит неравномерность распределения электрического поля в тканях, прилежащих к электродам.

На модифицированной геометрии многослойной модели с электродами конструкции Чибирене был проведен анализ распределения плотности тока (см. Рисунок 2.20). Наибольшая плотность достигается, как и ранее в передней камере, так же следует отметить, что наблюдается существенная неравномерность распределения плотности тока в пределах отдельных слоев модели.

Средняя плотность тока в сосудистом слое по отношению ко всему глазу в тетраполярной методике составляет 16,7%, а в биполярной - 17,5%. Т.е. при рассмотрении интегральных относительных характеристик, их значения изменяются не существенно, но следует отметить, что абсолютные значения в биполярной методике сильно различаются даже в пределах отдельно взятых тканей.

Рисунок 2.20 - Характерный вид распределения токов при использовании электродов конструкции Чибирене

В тетраполярной методике распределение тока по сосудистому слою более равномерное, нежели в биполярной модели. Разница между минимумом и максимумом у последней в три раза выше, чем в предложенной методике (см. Рисунок 2.21). Графики плотности тока построены вдоль линии, проходящей по радужке.

А/м²

б)

Рисунок 2.21 - Распределение плотности тока в пределах радужки:

а) распределение на 3D модели (линией и стрелкой показана траектория, вдоль которой получен график); б) график вдоль линии на радужке

На приведенном графике хорошо видно неравномерность распределения плотности тока в пределах радужки при использовании биполярной модели, аналогичная ситуация наблюдается и при рассмотрении цилиарного тела (см. Рисунок 2.22).

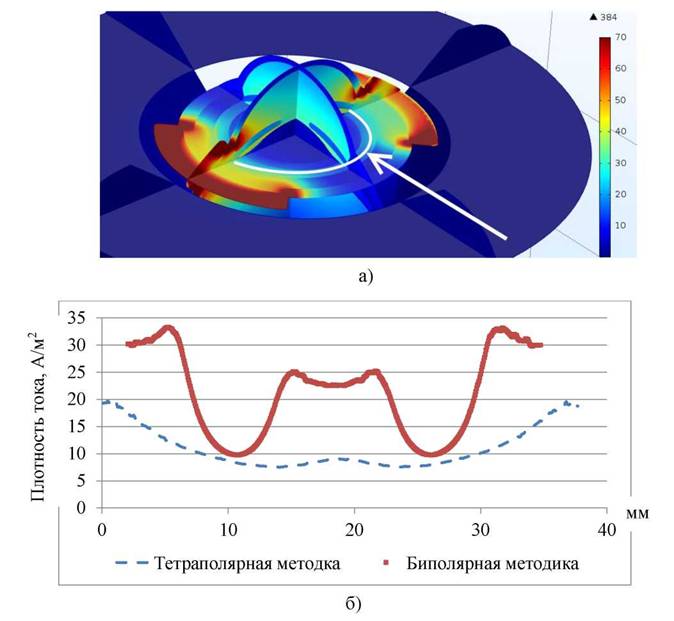

Рисунок 2.22 - Распределение плотности тока в пределах цилиарного тела:

а) распределение на 3D модели (линией и стрелкой показана

траектория, вдоль которой получен график); б) график вдоль линии в цилиарном теле

Таким образом, полученные результаты показывают, что применение тетраполярной методики действительно способствует уменьшению неравномерности распределения токов в сосудистых структурах. Помимо этого, тетраполярная методика позволяет точнее измерять базовый импеданс и снижает чувствительность системы к погрешностям наложения электродов.
