в. Вертебральная допплерография

Исследование позвоночных артерий в постоянноволновом допплеровском режиме проводится при использовании аппаратов, не имеющих в комплекте импульсных датчиков (типа VASOFLO-3). При использовании многофункциональных допплеровских приборов (типа БИОМЕД) предпочтительнее работа с импульсным датчиком 2 МГц, причем методика исследования одинакова (в постоянноволновом режиме используется датчик 4 или 5 МГц).

Исследуемый находится в положении лежа на спине. Голова откинута несколько назад и повернута в сторону, противоположную обследуемой артерии, так, чтобы общие сонные артерии были легко доступны для пальпации. Датчик устанавливается в область, ограниченную сверху сосцевидным отростком, спереди - грудиноключичнососцевидной мышцей так, чтобы ось ультра-звукового пучка была направлена к противоположной орбите глаза. Перемещением дистального конца датчика достигается максимальный сигнал, после чего проводится его идентификация, поскольку в указанной области помимо позвоночной артерии могут лоцироваться ветви наружной сонной артерии.

Проводится кратковременная компрессия общей сонной артерии со стороны исследования. При локации ветвей наружной сонной артерии происходит редукция кровотока, а при локации позвоночной артерии сигнал усиливается или не изменяется (рис. 16).

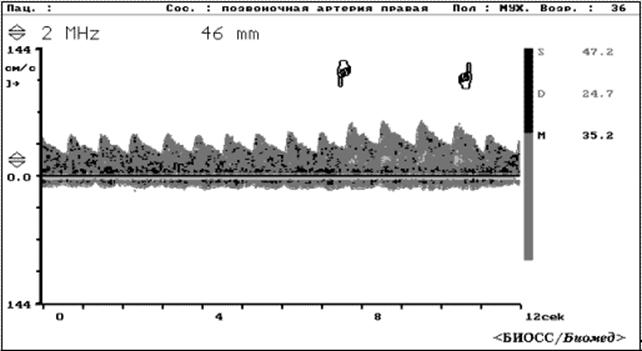

Рис.16. Допплерограмма ПА.

Истинное направление кровотока в позвоночной артерии при фоновом исследовании определить не представляется возможным, поскольку здесь она совершает петлю, огибая атлант и давая двунаправленный спектр. В восходящем колене этого изгиба кровоток направлен от датчика (совпадение векторов движения крови и ультразвукового пучка), а в нисходящем колене - к датчику (противоположное направление векторов движения крови и ультразвукового пучка). На практике чаще регистрируются обе составляющие суммарного кровотока в ПА (рис.

Таким образом, при фоновой локации III сегмента ПА, определяется только скорость кровотока.

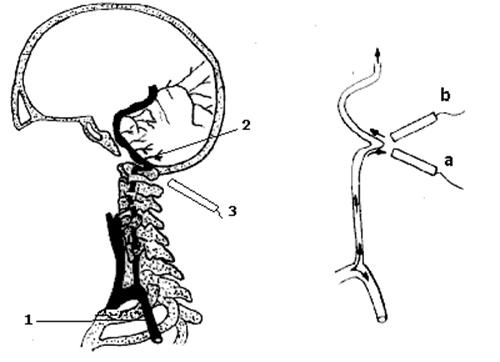

Рис.17. Зависимость направления кровотока в ПА от положения ультразвукового датчика. 1- ПКА, 2- III сегмент ПА, 3- ультразвуковой датчик. a- направление кровотока в ПА на датчик, b- направление кровотока от датчика.

Исследование направления кровотока в позвоночной артерии актуально при поражении подключичной артерии в I сегменте, что определяется с помощью пробы "реактивной гиперемии". Проба основана на том, что при окклюзии ПКА через ПА ретроградно заполняется плечевая артерия. При компрессии плечевой артерии (например, обычной пневматической манжетой, применяемой для измерения артериального давления) в течение 2-3 минут и последующей быстрой декомпрессии, в позвоночной артерии возникает эффект "экспресс- сброса", то есть кратковременное резкое усиление кровотока с последующей его нормализацией. Если усиления скорости кровотока в позвоночной артерии в момент "экспресс-сброса" не происходит то, следовательно, ПКА не поражена, а проба реактивной гиперемии отрицательна, если происходит усиление кровотока, то это свидетельствует о наличии поражения ПКА в I сегменте и ретроградном направлении кровотока в ПА.

Нормальные показатели

Таблица 3
