Опять та же логика!

Компьютерная сеть состоит из трех основных компонент.

Оборудование (концентраторы (хабы), сетевые карты).

Коммуникационные каналы (кабели, разъемы).

Сетевая операционная система.

Каковы основные технические аспекты проектирования сети?

Прежде всего, определяется предполагаемый центр локальной вычислительной сети (ЛВС). В нем устанавливается концентратор на необходимое количество портов (к каждому порту подключается компьютер с помощью кабелей). Концентратор может иметь 8, 16, 24, 32, 48 портов и так далее.

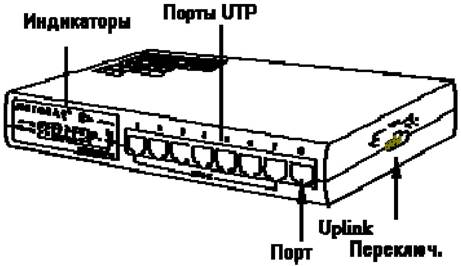

Рис. 29. Вид концентратора

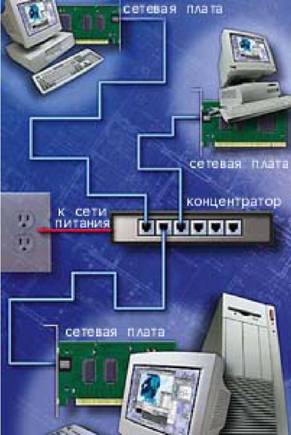

Рис. 28. Схема организации простейшей ЛВС

Следующим этапом является установка сетевого адаптера. Сетевые адаптеры обычно продаются в комплекте с драйверами и программами установки параметров адаптера. Программа

конфигурирования позволяет установить параметры адаптера, обеспечивающие его корректную работу в сети.

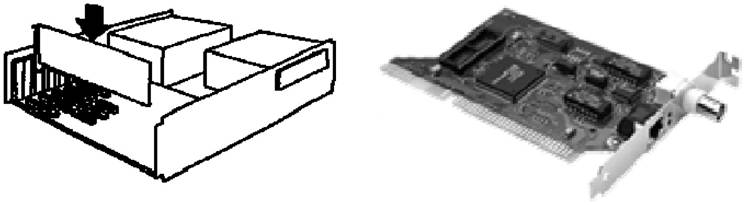

Рис. 30. Установка сетевого адаптера

Рис. 31. Вид сетевого адаптера

Затем следует подключение сетевого кабеля.

_ кабель

Разъем

RJ45

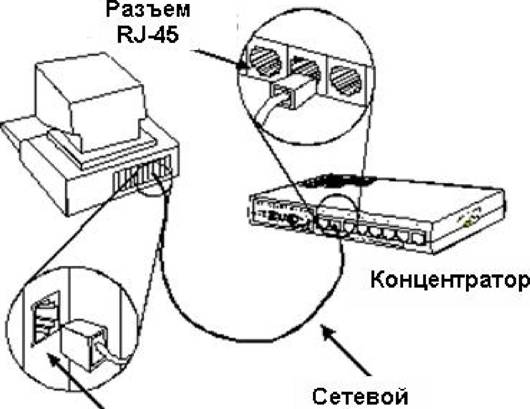

Рис. 32. Подключение сетевого кабеля

Кабель обеспечивает канал связи компьютера с остальными машинами сети. Существует разница между кабелем и кабельным сегментом. Если кабель - часть провода, соединяющего два узла сети, то сегментом называется весь комплект кабелей от одного конца сети до другого (между терминаторами).

Терминаторы представляют собой резисторы, устанавливаемые на обоих концах сегмента для согласования волнового сопротивления кабеля. Сигнал, дошедший до конца сегмента, поглощается терминатором, что позволяет избавиться от отраженных сигналов в сети.

Кабельные материалы и технологии меняются очень быстро:

от толстого коаксиального кабеля с громоздкими разъемами к использованию кабеля на основе витой пары, и далее, к оптическому волокну.

Коаксиальный кабель

Рис. 33. Коаксиальный кабель

Состоит из центрального проводника (сплошного или многожильного), покрытого слоем полимерного изолятора, поверх которого расположен другой проводник (экран). Экран

представляет собой оплетку из медного провода вокруг изолятора или обернутую вокруг изолятора фольгу. В высококачественных кабелях присутствуют и оплетка, и фольга. Коаксиальный кабель обеспечивает более высокую помехоустойчивость по сравнению с витой парой, но он дороже. Существуют различные виды коаксиальных кабелей. При установке сети следует выбирать кабель в точном соответствии со спецификацией.
