Локальные шины
При стремительном росте быстродействия микропроцессоров и появлении новых современных программ пропускная способность системных шин является уже недостаточной для быстрой и бесперебойной работы компьютера.
В этой связи возникает потребность в использовании локальных шин, которые подключаются к шине микропроцессора.VESA Local Bus (VESA - Video Electronic Standarts Assotiation). Используется для связи с видеоадаптером, сетевым адаптером и др. Разрядность шины составляет 32-64 бита, скорость передачи данных - 80 Мбайт/с. Одним из основных недостатков шины является возможность подключения малого количества устройств - только 4!
PCI (Personal Component Interconnect). Шина более универсальна в сравнении с предыдущим типом. Количество возможных подключаемых к ней устройств - 10, разрядность - 32 бита с возможностью расширения до 64 бит, пропускная способность 132 Мбайт/с.
Шина РСІ хотя и является локальной, выполняет и многие функции системных шин (она совместима с ISA, EISA, MCA). Устройства подключаются не непосредственно к микропроцессору (МП) (как в случае с применением шины VLB), а к самой шине PCI.

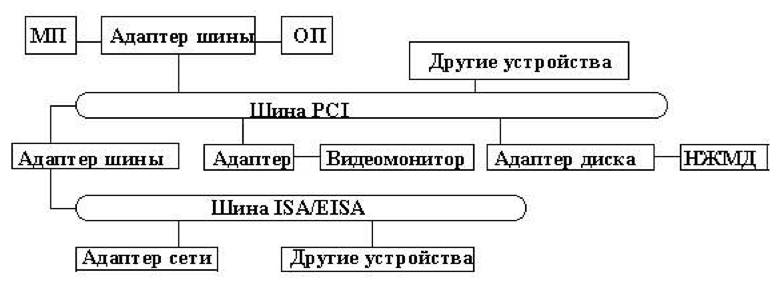

Рис. 7. Конфигурация системы с шиной PCI
AGP (Advanced Graphics Port). Шина AGP предназначена для подключения графического адаптера и поддерживает операции
шины PCI. Операции шины AGP являются раздельными: запрос на проведение операции отделен от пересылки данных.

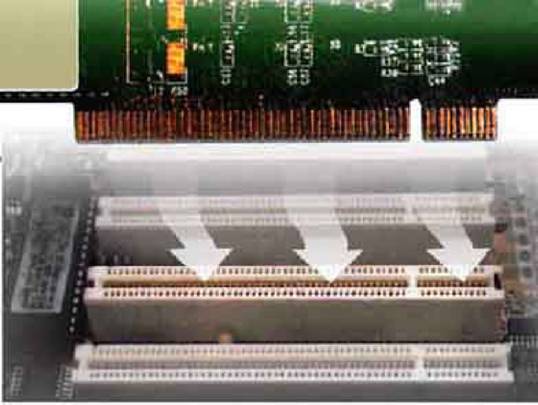

Рис. 8. подключение устройства к разъему
| Параметр | ISA | EISA | MCA | VL-bus (VESA) | PCI |
| Разрядность шины, бит | 16 | 32 | 32; 64 | 32:64 | 32; 64 |
| данных адреса | 24 | 32 | 32 | 32 | 32 |
| Рабочая частота, МГц | 8 | 8-33 | 10 - 20 | до 33 | до 33 |
| Пропускная способность, Мбайт/с | |||||
| теоретическая | 4 | 33 | 76 | 132 | 132 |
| практическая | 2 | 8 | 20 | 80 | 50 |
| Число подключаемых устройств, шт. | 6 | 15 | 15 | 4 | 10 |
