3.6 Разработка системной модели распознавания состояния ПЖ и алгоритма кластеризации переднего плана видеокадра ТАУЗИ и ТРУЗИ
В результате анализа стандартных методов и приемов распознавания объектов по их изображениям, рассмотренных в разделе 3.2, можно сделать вывод о целесообразности использования в рамках решаемой задачи на начальном этапе двух приемов: полярно-логарифмического и кластерного.
При этом характер и размещение переднего плана кадра, и содержащего фактуру изображения пред-стательной железы, а также ее форма и размеры обуславливают целесообразность применение последовательно-параллельно обоих приемов. Очерченные в результате маскирующей обработки четкие границы простаты позволяют с большей точностью установить и скоординировать центр переднего плана (центр объекта) с которым четко совместить полярную систему координат [43, 176].
3.6.1 Формирование кластеров целесообразно с точки зрения сегментации простаты путем выделения ее долей, определение их центров и размеров, формы и степени симметричности, сравнение этих признаков с типовыми соответственно масштабируемыми признаками здорового органа, определение степени соответствия и формирования предварительных выводов о текущей ситуации. Ситуация здесь представляет собой совокупность состояния объекта (простаты) и внешней среды (внешнего воздействия).
Таким образом, предварительный кластерный анализ, предваряющий процесс распознавания ситуаций, позволяет определить следующие признаки:
- линейные размеры (длина, ширина сегмента, длина огибающей);
- коэффициент симметрии простаты;
- коэффициент окружности (степень отличия ПЖ от круга);
- косвенная оценка объема предстательной железы.
3.6.2 Системная модель автоматизированной кластеризации при вторичной обработке изображений ПЖ системой поддержки принятия решений приведена на рисунке 3.7.
В соответствии с моделью представлен этап вторичной обработки, осуществляющий уточненную сегментацию изображения предстательной железы путем реализации способа кластеризации сегментов с предварительным определением и последующим итеративным уточнением положения центроидов и группирования точек (пикселов) сегментов как элементов множеств о . до достижения уровня их идентификации, удовлетворяющего некоторому значению погрешности, находящейся в пределах допустимой области (окрестности экстремума) [18].

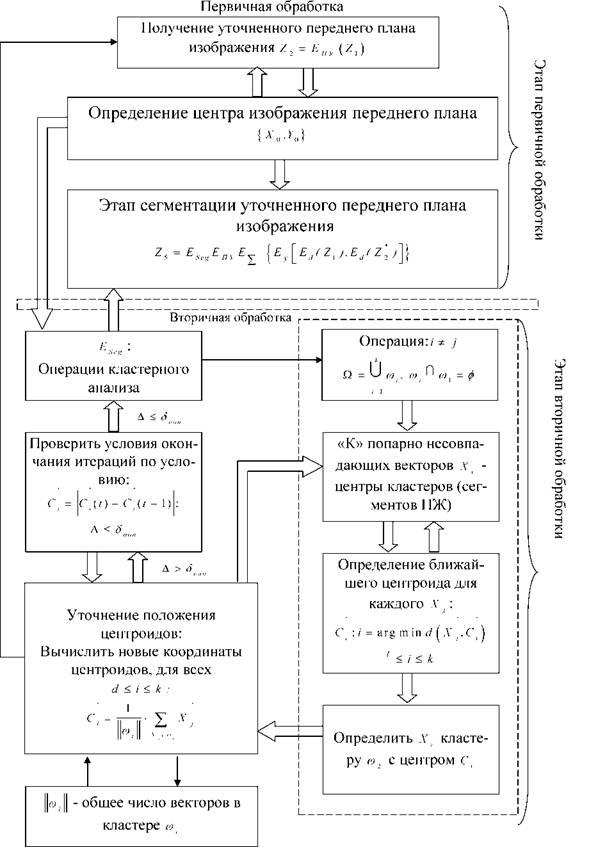

Рисунок 3.7 - Системная модель кластеризации при вторичной обработке изображений простаты в системе ППР (подсистеме)

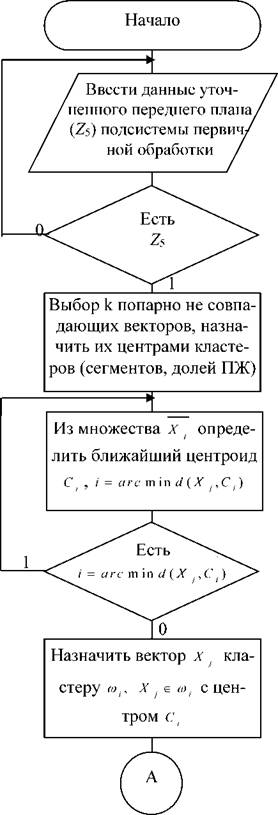

Рисунок 3.8 - Алгоритм кластеризации переднего плана видеокадра ПЖ
(начало)

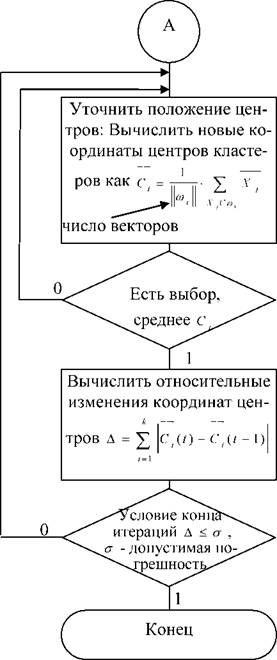

Рисунок 3.8 - Алгоритм кластеризации переднего плана видеокадра ПЖ
(окончание)
