Нейросетевая модель распознавания

Современные компьютерные томографы (ΚΤ) имеют возможность производить снимки с высоким пространственным разрешением. Время такого обследования занимает считанные минуты.

Однако процесс обработки и анализа снимков, а также получение заключения требуют гораздо больше времени. Более того, анализ изображения компьютерного томографа требует высокой квалификации врача.

В связи с этим становится актуальной задача повышение качества и скорости проведения обследований путем автоматизации процесса анализа изображений ΚΤ с помощью программного комплекса.

Первоочередной задачей алгоритмизации процесса распознавания состояний физиологических объектов является определение их нормального строения, а также возможных вариантов отклонения от нормы.

Изображение органов на снимках компьютерного томографа представляется в виде участков низкой плотности (темный цвет) и участков высокой плотности (светлый цвет).

Анализ изображения позволяет выделить обследуемый орган, а также сосуды, мышечную и костную ткань (рисунок 3.1).

В настоящий момент уже проведена обширная работа по разработке ал­горитмов и методик обработки изображений для явного выделения отличительных признаков, характерных для пациентов [58, 59].

Рисунок 3.1 - Снимок человека, сделанный с помощью компьютерного томографа

Тем не менее, все эти процессы связаны со значительными затратами времени и усилий. Для дальнейшего повышения точности предсказаний требуются огромные объемы маркированных данных. Обработка изображений и выделение отличитель­ных признаков в наборах данных изображений - весьма сложный и длительный процесс.

Интерпретация рентгеновских снимков для диагностики патологий легких - достаточно трудоемкий процесс, вследствие чего в диагнозах часто бывают раз­ночтения.

Рентгенография грудной клетки в настоящее время является лучшим доступ­ным методом диагностики пневмонии [61], которая играет значительную роль в клинической помощи [62] и эпидемиологических исследованиях [63]. Однако обна­ружение пневмонии на рентгеновских снимках грудной клетки является сложной задачей, которая зависит от наличия экспертов-радиологов.

Выявление какой-либо закономерности в расположении того или иного рисунка исследуемого органа является главной задачей процесса диагностики.

Возникновение пневмонии в рентгеновских снимках часто расплывчато, может перекрываться с другими диагнозами, и может имитировать многие другие доброкачественные аномалии. Эти особенности вызывают значительные расхождения среди радиологов в диагностике пневмонии [68].

Алгоритм сверточной нейронной сети Chexnet, разработанный учеными из Стэнфордского университета, локализует патологии, идентифицируя их с помощью карт активации класса, которые выделяют области на снимке наиболее важные для классификации конкретных патологий [6]. CheXnet правильно обнаруживает пневмонию, а также локализует области изображения, наиболее показательные для патологии.

Модель ChexNet представляет собой свернутую нейронную сеть на 121 слой, которая получает снимок грудной клетки и выводит вероятность пневмонии с теп­ловой картой, локализующая области изображения, наиболее показательные для пневмонии.

Использовались методы глубокого обучения и пакетной нормализации. Суть метода состоит в том, что некоторым слоям нейронной сети на вход подаются дан­ные, которые предварительно обработаны и имеют нулевое математическое ожидание и единичную дисперсию[65, 66].

Выборку из 420 снимков из ChestX-ray14 анализировали 4 высококвалифицированных радиолога и разработанная нейронная сеть. У радиологов был опыт 4, 7, 25 и 28 лет соответственно. Радиологи не имели доступа к какой-либо информации о пациенте или информации о распространенности заболевания в данных.

Было установлено, что алгоритм превышает среднюю эффективность радиолога в задаче обнаружения пневмонии. Также был проведен анализ сравнения CheXNet с другими алгоритмами по диагностике на основе базы снимков ChestX- ray14. Сравнение на основе метрики F-меры [67], которая основана на точности и полноте оцениваемой модели, приведено в таблице 3.1. CheXNet достигает значения F-меры 0,435 (95% CI I 0.387, 0.481), что выше, чем средний радиолог 0,387 (95% CI I 0.330, 0.442).

Нейросеть DenseNet, на основе которой построена CheXNet, улучшает поток информации и градиентов через сеть, делая оптимизацию очень глубоких сетей. Да­лее производится замена полносвязного слоя на тот, у которого есть один выход, после чего применяется сигмоидная нелинейность. Весы сети инициализируются весом от модели, предварительно рассчитанной на ImageNet [69]. Обучение сети происходит с помощью метода стахостической оптимизации Адам со стандартными параметрами (β1 = 0,9 и β2 = 0,999) [70] и использованием мини-групп из 16 снимков. Начальная скорость обучения устанавливается - 0,001, которая уменьша­ется в 10 раз каждый раз, когда возникают потери на данном этапе, и выбирается модель с наименьшей ошибкой.

Таблица 3.1 - Сравнение радиологов и сверточной нейронной сети CheXNet по F-мере

Для обучения использовался набор из данных ChestX-ray14, созданный Wang в 2017 году, который содержит 112120 снимков с 30805 уникальными пациентами.

Затем устанавливаются снимки, на которых пневмония является одной из ан­нотированных патологий, в качестве положительных примеров, а все другие изображения обозначаются, как отрицательные примеры.

Для задачи обнаружения пневмонии случайным образом разбивается набор данных на обучение (28744 пациентов, 98637 изображений), подтверждения (1672 пациента, 6351 изображение) и теста (389 пациентов, 420 изображений). Между наборами нет пересечения пациентов. Прежде чем вводить изображения в сеть, они были уменьшены до размера 224?224 пикселя и нормализовались в зависимости от среднего и стандартного отклонения изображений в наборе обучения ImageNet. Данные обучения были дополнены случайными горизонтальными пе­реворачиванием снимков. Β таблице 3.2 приведены результаты исследований, подтверждающие, что CheXNet превосходит лучшие опубликованные результаты по всем 14 патологиям в наборе данных ChestX-ray14 [64].

Таблица 3.2 - Результаты исследований

Продолжение таблицы 3.2

На графике, изображенном на рисунке 3.5, показатели качества диагностики четырёх отдельных врачей представлены оранжевыми крестиками, их усреднённый результат - зеленым крестиком, а результаты ChexNet - синей кривой, отображаю­щей изменение пороговых значений, используемых для диагностики.

Рисунок 3.5 - Сравнение результатов выполнения алгоритма CheXNet

и радиологов

Были определены два ограничения для этого сравнения. Во-первых, только фронтальные рентгенограммы были представлены радиологам и нейронной сети.

Возникла идея разработки подобного механизма анализа снимков на основе более современных рентгеновских снимки органов - снимков компьютерной томографии, которые получают с помощью сложного программно-технического комплекса, имеющего сверхчувствительные детекторы для регистрации рент­геновского излучения, рентгеновские излучатели, обширный пакет программного

обеспечения, позволяющий получить снимки с высоким пространственным разре­шением [150].

За основу был взят алгоритм сверточной сети Densenet, глубина которого составляет 201 слой. Β него были внесены изменения в виде применения функции активации ReLU (сокращение отангл.Tedified linear unit), которая позволяет существенно ускорить процесс обучения и одновременно с этим значительно упростить вычисления (за счёт простоты самой функции). По состоянию на 2017 год эта функция и её модификации (Ndisy ReLU, Leaky ReLU и другие) являются наиболее часто используемой функцией активации в глубоких нейросетях, в частности, в свёрточных.

Также, для обеспечения максимального потока информации между слоями в сети, были соеденены все слои напрямую друг с другом (с соотвествующими разме- рыми карт харатерных признаков). Важным отличием от DensNet также является то, что переда передачей в следующий слой не происходит объединения признаков по­средством сумммирования, а происходит объединенния посредством соединения их.

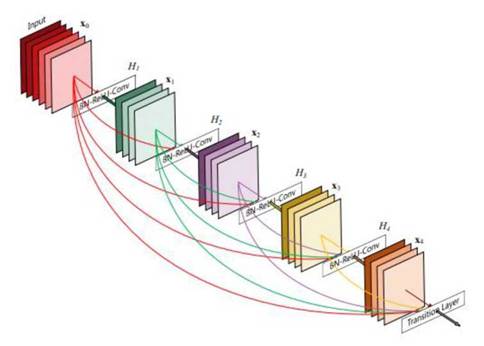

Рисунок 3.6 - 5-слойный dense блок со скоростью роста k = 4.

Следовательно, слой l^thимеет lвходов, состоящий из карт признаков всех предыдущих сверточных блоков.

последующим слоям. Это приводит к

L( L +1)

2

соединениям в L-слойной сети, вме­

сто Lсоединений, как в традиционной архитектуре.

Возможно, нелогичным эффектом Dense-соединений является то, что требует­ся меньше параметров, чем в традиционных сверточных сетях, поскольку нет необ­ходимости переобучать карты признаков. Традиционные архитектуры прямой связи можно рассматривать как алгоритмы с состоянием, которое передается от слоя к слою. Каждый уровень считывает состояние с предыдущего уровня и записывает на последующий уровень. Он изменяет состояние, но также передает информацию, ко­торую необходимо сохранить. Некоторые варианты DenseNets показывают, что мно­гие слои вносят очень небольшой вклад и фактически могут быть случайно отбро­шены во время обучения. Это делает состояние DenseNets схожим с (развернутыми) рекуррентными нейронными сетями, но число параметров DenseNets существенно больше, поскольку каждый слой имеет свои веса. Предлагаемая модифицированная архитектура DenseNet четко различает информацию, которая добавляется в сеть, и информацию, которая сохраняется. В архитектуре DenseNet были установлены уз­кие слои (например, 12 фильтров на слой). При этом, добавляя лишь небольшой набор карт характеристик к «коллективным знаниям» сети и оставляя неизменными карты характеристик, окончательный классификатор принимает решение на основе всех карт принзнаков в сети. Помимо лучшей эффективности параметров, одним большим преимуществом модифицированной DenseNets является улучшенный по­ток информации и градиентов по всей сети, что облегчает их обучение. Каждый слой имеет прямой доступ к градиентам из функции потерь и исходного входного сигнала, что ведет к неявному глубокому надзору.

Рисунок 3.6 иллюстрирует компоновку модифицированной DenseNet. Следо­

вательнослой получает карты признаков всех предыдущих уровней х₀,...,х_мв

качестве входа:

(26)

где, [χ₀,χ₁...,χ₁] относится к объединению карт объектов, созданных в слоях

0,..., l-1.

Композитная функция. Определение H₁происходит, как составная функция трех последовательных операций: пакетная нормализация (batch normalization (BN)), применение функции ReLU (rectified linear unit) и свертки 3x3(Conv).

Слои пулинга. Операция конкатенации, используемая в формуле (26) не явля­ется жизнеспособным, когда размер карт характеристик изменяется. Однако суще­ственной частью сверточных сетей являются слои понижающей дискретизацию, ко­торые изменяют размер карт признаков. Для облегчения понижающей дискретиза­ции в модифицированной архитектуре, сеть разделяется на несколько dense-блоков - рисунок 3.7.

Рисунок 3.7 - Пример модифицированной DenseNet с тремя Dense блоками. Слои между двумя смежными блоками называются переходными слоями и изменяют раз­меры карты объектов посредством свертки и объединения

Оои между блоками называются переходными слоями, которые выполняют свертку и объединение. Переходные слои, используемые в алгоритме диагностики, состоят из пакетного нормализационного слоя и сверточного слоя 1 x1, за которым следует средний пулирующий слой 2x2.

Скорость роста. Если каждая функция H₁предоставляет kкарт признаков, то отсюда следует, что I^thслой имеекарт признаков, где k₀- количество

каналов во входном слое. Важным отличием модицифированного DenseNet является то, что он может имеет очень узкие слои, например, k = 12. Параметр k называется скоростью роста сети. Относительно небольшая скорость роста достаточна для по­лучения достоверных результатов. Одним из объяснений этого является то, что каж­дый уровень имеет доступ ко всем предшествующим картам характеристик в своем блоке и, следовательно, к «коллективным знаниям» сети. Можно рассматривать кар­ты признаков как глобальное состояние сети. Каждый слой k добавляет к этой карте свои собственные карты объектов. Скорость роста определяет, сколько новой ин­формации каждый слой вносит в глобальное состояние. После однократного запи­сывания глобального состояния, к нему можно получить доступ из любой точки се­ти,и, в отличие от традиционных сетевых архитектур, нет необходимости копиро­вать его из слоя в слой.

Свертка. Чтобы еще больше улучшить компактность модели, требуется уменьшить количество карт признаков на переходных слоях. Если dense блок со­держит mкарт признаков, то следующему переходному слою необходимо сгенери­ровать выходные θmкарты признаков, где 0
