Получение исходных данных

Формирование графика, отражающего изменение амплитуды требуемой гармоники в окрестностях частоты интереса, возможно путем преобразования графика ЭКГ. Исходные графики ЭКГ были заимствованы из электронной базы данных, размещенной на электронном ресурсе physionet.org.

Для получения требуемых сигналов необходимо выполнить следующие действия:

1) Открыть электронный ресурс https://physionet.org/.

2) В выпадающем меню, которое находится в верхнем левом углу, нужно выбрать графу PhysioBank и далее пункт PhysioBankATM как показано на рисунке 3.1.

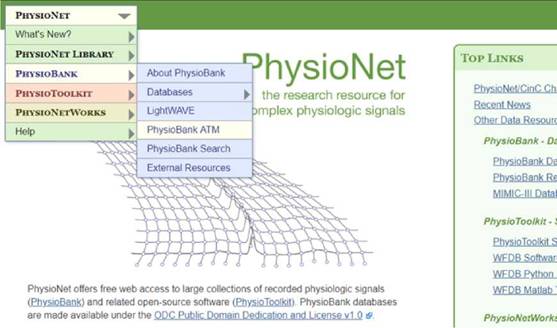

Рисунок 3.1 - Главная страница physionet.org

3) Далее нужно выбрать необходимые параметры загружаемого файла (рисунок3.2):

- В пункте Input выбирается тип скачиваемого сигнала.

- В пункте Record выбирается конкретная запись сигналов.

- В пункте Signals можно выбрать, какие именно сигналы.

- В пункте Output выбираем длину сигнала, формат времени и формат данных.

- В пункте Toolbox выбираем необходимый формат данных для скачивания или отображения.

- На линейке ниже можно выбрать длину скачиваемой записи.

Рисунок 3.2 - Интерфейс определения параметров загружаемого файла

Для начала проведения исследования необходимо выбрать файлы, содержащие исходные данные результатов измерений ЭКГ в различных ситуациях. Для примера выбираем базу данных результатов измерений ЭКГ у больных апноэ. Для этого в пункте «Database» выбираем базу данных Apnea-ECG Database (apnea-ecg). Далее в пункте «Toolbox» выбираем надпись «Describerecord)^ которой выводится справочная информация о требуемых параметрах. В рамках настоящего исследования к исходному сигналу установлены следующие требования: длина записи - не менее 3-х минут, частота дискретизации - 100 Гц.

В связи с тем, что в программе сайта задана возможность выгрузки фрагментов файла только по 5 фиксированным значениям (10 сек, 1 мин, 1 час, 12 часов и весь файл целиком), для получения фрагмента файла заданной длиной в 3 минуты необходимо последовательно выгрузить 3 фрагмента по 1 минуте.

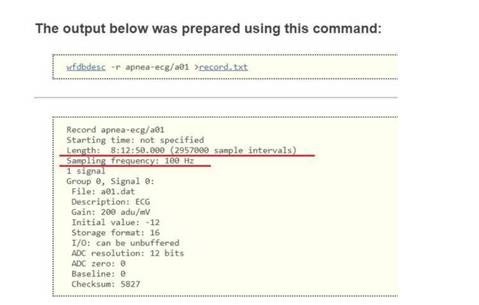

Рисунок 3.3 - Параметры выбранного файла ЭКГ

Для этого в пункте «Length» необходимо выбрать длину сигнала 1 min, после которой появляется гиперссылка на загрузку файла (рисунок 3.4). Такую операцию проделывают трижды. Загрузку файлов производят последовательно друг за другом, например, первый файл - 1-я минута, второй файл - 2-я минута, третий файл - 3-я минута или другой набор трех файлов из общего файла, хранящегося на электронном ресурсе.

Рисунок 3.4 - Гиперссылка на скачивание файла

Далее листинг данных выбранного файла открывается в новой вкладке, в которой доступна его загрузка. После нажатия правой кнопки мыши выбираем пункт «Сохранить как» и во всплывающем окне выбираем путь сохранения файла. Файлы сохраняются в формате *.txt.

Последовательность выгрузки файлов по двум вариантам. В первом варианте используется стрелка ползунка (рисунок 3.5). При нажатии на стрелку, выделенную красным квадратом, происходит смещение сигнала на интервал в 1 минуту.

Рисунок 3.5 - Смещение сигнала на 1 минуту по первому варианту

Во втором варианте используются кнопки навигации меню «Navigation» (рисунке 3.6). При нажатии на стрелку, выделенную красным квадратом, также происходит смещение сигнала на 1 минуту вперед.

Рисунок 3.6 - Перемещение сигналана 1 минуту по второму варианту

После загрузки набора файлов их необходимо объединить в один файл, для этого каждый файл открывают в программе Excel, сохраняют настройки во всплывающих окнах мастера текстов, указанные на рисунке 3.7.

удалению. Далее все обработанные файлы объединяют в единый файл и сохраняют под другим именем.

Так как в дальнейших исследованиях используются файлы с расширением *.dat, то подготовленные исходные файлы необходимо переименовать из формата *.txt в формат *.dat. Для этого достаточно воспользоваться стандартными возможностями Windows переименования документов. После выделения файла и нажатия на правую кнопку мыши выбрать пункт «Переименовать», в поле «Имя файла» изменить расширение на *.dat (Например, sample.txt изменить на sample.dat).

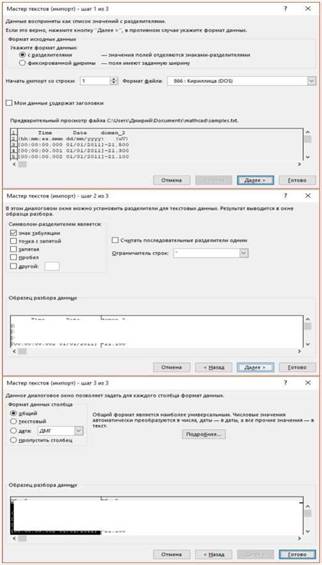

Рисунок 3.7 - Всплывающие окна при загрузке текстового файла в Excel

В результате проведенных операций по первичной обработке загруженных файлов из базы данных physionet.orgформируется исходный файл, подготовленный для дальнейших исследований.
