2.2.6. Построение объемных образов
Объемные образы состояний исследуемых систем (рис.9) строились в следующей последовательности. Определяется среднее значение П.П. для всех девяти диапазонов исследуемой области ИК-спектра на основании 30 измерений, полученных за 30 с.
Далее подсчитывались абсолютные величины отклонений для всех измерений. На основании полученных значений строится квадратичная матрица размером 9*9, включающую 81 ячейку, содержащую значения произведений величин отклонений П.П., полученных путем последовательного их перемножения друг на друга. По диагонали матрицы находились произведения величин отклонений одинаковых диапазонов, другими словами, их дисперсии, определяющие вариацию системы, остальные ячейки принимались как ковариация.В трехмерном пространстве вертикальные линии, перпендикулярные плоскости матрицы, соответствуют величине ковариации ячеек, которые в
последствие аппроксимировали поверхностью, конфигурация которой отражает их особенности, формируя портрет целостного состояния.
В качестве иллюстрации формы представления полученных матричных данных, они были выражены в виде объемных образов и их горизонтальных профилей
Созданный образ и его горизонтальный профиль являются усредненными и не являются количественными характеристиками, однако, могут использоваться в экспресс-диагностике системы

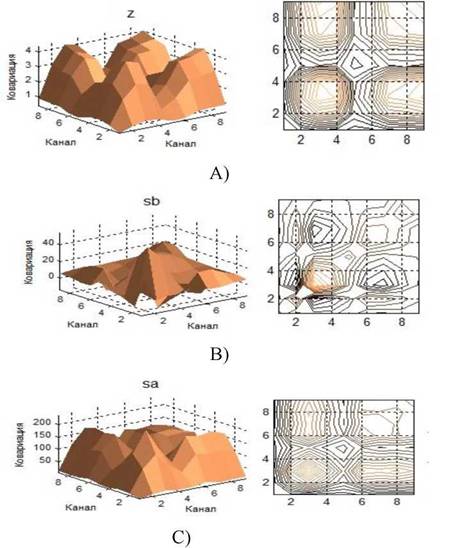

Рис.9. Пространственные модели и их горизонтальные профили детей с задержкой психического развития: здоровых (А), до лечения(В), после лечения (С)
