2.4.1. Частотное разделение каналов (ЧРК)

При частотном разделении каналов используются сигналы с неперекрывающимися спектрами, те. Такие сигналы удовлетворяют условию ортогональности в частотной области:

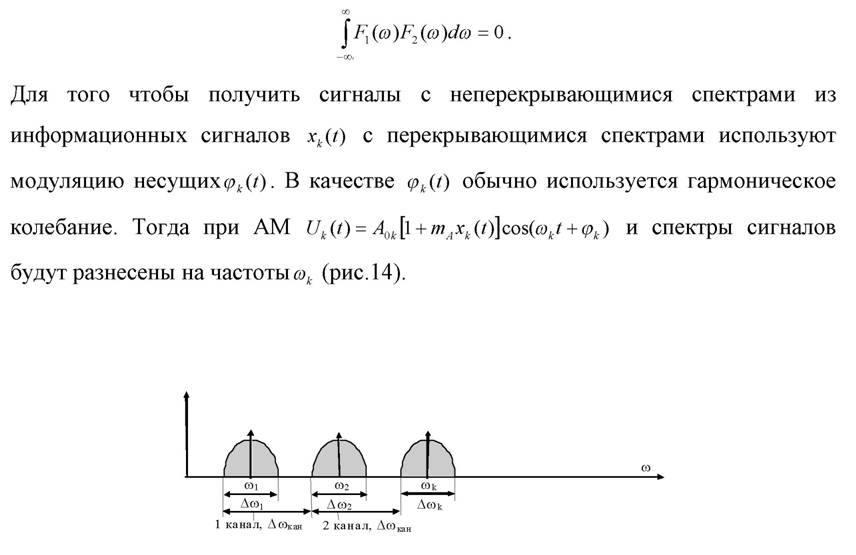

Рисунок 14- Спектр группового сигнала U(t)

Структура системы с ЧРК представлена на рис.15, где ПФk — полосовой фильтр k-juj канала.

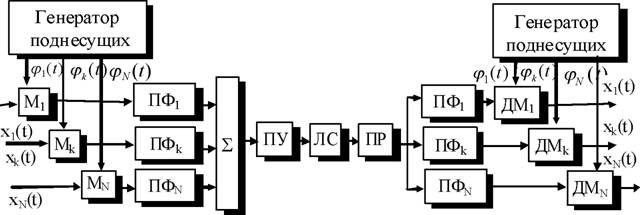

Рисунок 15- Структурная схема системы с ЧРК

Поднесущие (рк (t) обеспечивают первую ступень модуляции (АМ, ЧМ,

ФМ).

При ЧРК на приемной стороне одновременно действуют сигналы всех каналов, различающиеся положением их частотных спектров. Разделение каналов осуществляется с помощью частотных фильтров. Для того, чтобы без помех разделить каналы каждый фильтр должен пропускать без искажений только частоты своего канала, что на практике невыполнимо. Результатом являются взаимные помехи между каналами. Они возникают как за счет неполного сосредоточения энергии сигнала k-го канала в пределах заданной полосы частот, так и за счет неидеальности реальных полосовых фильтров. В реальных условиях приходится учитывать также взаимные помехи нелинейного происхождения, например за счет нелинейности характеристик группового канала. Для снижения переходных помех до допустимого уровня приходится вводить защитные частотные интервалы между спектрами, занимаемыми каждым каналом.
