Принципы разделения сигналов в многоканальных системах телемедицины.

Наиболее дорогостоящими звеньями каналов связи являются линии связи. Поэтому экономически целесообразно использовать линию связи для передачи информации между множеством абонентов /18/.

Наибольшее распространение получили СПИ с линейным разделением ортогональных сигналов. В этих системах переносчики информации Pk(t)

представляют собой ортогональные функции /19/. К таким системам относятся: -СПИ с частотным разделением каналов (ЧРК);

-СПИ с временным разделением каналов (ВРК);

-СПИ с разделением каналов по форме (РКФ).

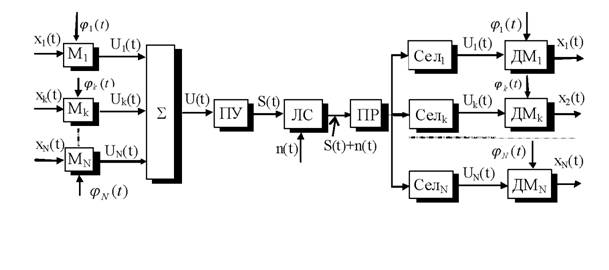

Обобщенная структура многоканальной СПИ представлена на рис.13. Здесь xk(t) - информационный сигнал k-го канала; Uk(t) - канальный сигнал; U(t) - групповой сигнал; S(t) - групповой линейный сигнал; pk (t) - носители k-ого

канала; n(t) - аддитивная (в частном случае) помеха в линии связи (ЛС); Mk - модуляторы; 2 - сумматор; Селк - селектор k-го канала; Дмк - демодулятор; ПУ и ПР - передающее и приемное устройства.

Рисунок 13- Обобщенная структура многоканальной СПИ

Основными задачами решаемыми в многоканальной СПИ являются разделение канальных сигналов и повышение помехоустойчивости. В идеальной СПИ селектор должен полностью отфильтровать помеху и выделять канальный сигнал. На практике такое невозможно даже в отсутствии внешних помех, так как на сигнал одного канала в разной степени оказывают влияние сигналы других каналов. Поэтому задача селекторного блока состоит в том, чтобы уменьшить помехи до приемлемого уровня.
