Оборудование: картон, акварельные краски, два источника света, цветные фильтры

B последних четырех опытах мы познакомились с электрохимическими и физиологическими процессами

в зрительном аппарате. Вы узнали, что процесс, начинающийся в сетчатке под действием света, продолжается и после того, как раздражитель исчезает из поля зрения.

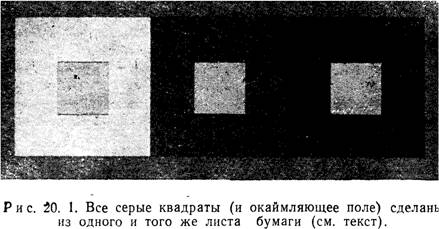

Из листа серой бумаги вырежьте три квадрата и поместите их на различный фон: белый, серый и черный (рис. 20.1). Одинаковые серые квадраты будут казаться разными по тону. Это и есть одновременный контраст.

Ha ярком фоне темное кажется .еще более темным, на темном фоне яркое — еще ярче, причем граница между ярким и темным резко выделяется. Явление одновременного контраста, по-видимому, связано с механизмом остроты зрения (опыт 15).

Глядя на рис. 20.2, вы легко заметите серые пятна в пересечениях белых линий. Однако в том пересечении, на которое вы смотрите прицельно, серое пятно заметно меньше, чем на соседних. Это объясняется тем, что, когда изображение падает на центральную ямку сетчатки, где нет палочек, одновременный контраст усиливается. Впрочем, для этой «иллюзии яркостного контраста» пока точного научного объяснения нет.

Можно получить цветные эффекты иного рода. Исследуйте явление одновременного цветового контраста, помещая вырезанные из одного и того же цветного листа бумаги квадраты на разный фон: серый и цветной (сходный с цветом квадратов или дополнительный к нему).

Особенно эффектный цветовой одновременный контраст можно получигь, вырезав в центре большого цветного листа маленькое (12 на 24 миллиметра) прямоугольное отверстие. Подложив под этот лист кусок серой бумаги, вы увидите, что большое цветное поле легко наведет свой дополнительный цвет в маленьком сером прямоугольнике.

P и с. 20. 2. Иллюзия яркостного контраста.

Экспонат для выставки

1. Используйте два проекционных фонаря. B тонкой металлической или черной пластмассовой пластине размером с диапозитив прорежьте отверстие диаметром 6 миллиметров; сделайте два таких прямоугольника. Поместите их в рамки проекторов, сузив, £аким образом, пучок света, проецируем,ый на экран.

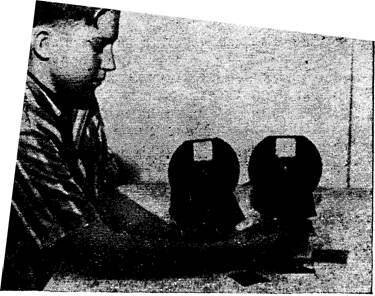

). 3. Цветной фильтр, поставленный перед одним из фона* зодит дополнительный цвет в пятне, проецируемом другим фонарем,

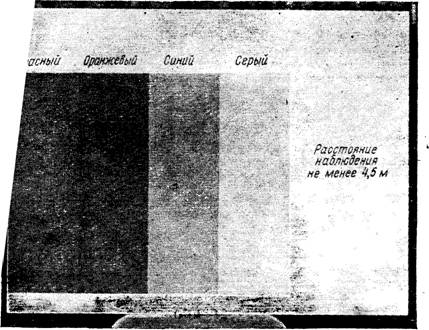

Рис. 20. 4, Ha большой кусок картона (75 на 100 сантиметров) тклеитс четыре очень яркие иолосы указанных здесь цветов (или раскрасьте соответствующими красками). Этот картон послужит подложкой для листа с отверстиями, показанного на рис. 20. 5 Расстояние наблюдения ~ не менее 4,5 метров.

Теперь вы можете продемонстрировать эффект окрашенных теней.

Перед объективом одного проектора поместите цветной фильтр; сделайте его из цветного целлофана (лучше из нескольких слоев, чтобы окраска была до- статочно^интенсивной). Можно использовать цветное стекло, окрашенную пластмассу — любые прозрачные цветные пластинки. Второй проектор слегка поверните (рис. 20.3), чтобы проецируемые на экран пятна света отчасти перекрывали друг друга. Если вьі взяли зеленый фильтр, то часть белого пятна, не покрытая зеленым светом, имеет розовый оттенок. Лучше

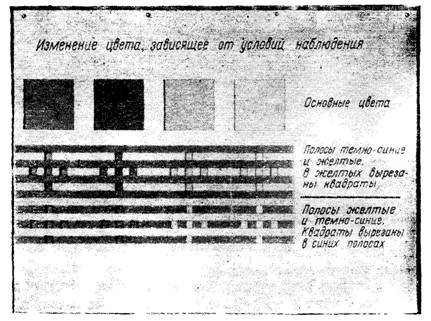

Рйс. 20.5. Кусок картона (также 75 на 100 сантиметров) накладывается на подложку (рис. 20.4), Четыре верхних квадратных отверстия показывают цвета четырех столбцов подложки.

контраста.

уменьшить яркость белого проектора, например с помощью маски из тонкой бумаги или материи. Ho еще лучше регулировать яркость реостатом K

C фильтрами разных цветов получается различный эффект. Поместив указку в луче цветного проектора, вы увидите очень своеобразный эффект: тень указки, блокировавшей цвет, заполнится светом от белого проектора и в свою очередь примет оттенок дополнительного цвета. Вы получите удивительнейшие эффекты, если будете экспериментировать с разными цветами.

2. Впечатляющий эффект наведенного цвета можно продемонстрировать с помощью устройств, показанных на рис. 20.4 и 20. 5. Вы можете быть уверенными— зрители, наблюдающие эффекты наведенного цвета, будут очень заинтересованы.
