Оборудование: проекционный фонарь, рисунки птицы и клетки, длинная линейка
Бегущая на киноэкране лошадь, конечно, никуда не бежит. He бежит она и на телевизионном экране. И вообще «движущиеся» в кадре объекты неподвижны — перемещаются сами кадры, Ho с такой скоростью, что человеческий глаз не замечает их смены.
Видеть на экране движение можно потому, что зрение человека обладает определенной инерцией. (О восприятии подлинного движения речь пойдет при описании опыта 35.) Иначе говоря, любое зрительное ощущение сохраняется еще некоторое время после того, как раздражитель исчезает. Поэтому, если раздражители сменяются достаточно часто, видимое изображение предыдущего раздражителя плавно переходит в образ последующего раздражителя, а при определенных условиях их можно увидегь и одновременно.Ha рис. 19. 1 показан таумотроп — приборчик, вращая который можно продемонстрировать инерцию зрения. Если вращать таумотроп достаточно быстро, рисунок с одной стороны совмещается с рисунком, находящимся на противоположной стороне. Ha одной стороне картонного квадратика наклейте рисунок птицы, а на другой — рисунок клетки (рис. 19.2). Воткните иглу одним концом в край картонного квадратика, другим в карандаш. Вращайте карандаш — и птица будет в клетке.
Если у вас есть проекционный фонарь (или фильмоскоп), вы можете довольно эффектно’показать феномен инерции зрения. Небольшой лист бумаги по* местите примерно в 1 — 1,5 метра перед проектором.

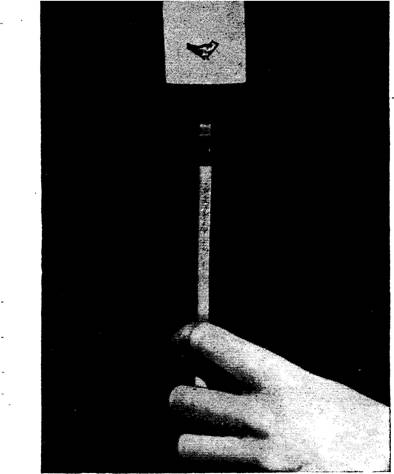

Рис. 19. 1. Таумотроп.
>
P и с. 19. 2. Две стороны картинки таумотропа.
Большой экран не годится — нужна поверхность, на которой можно получить только часть изображения. Вставьте диапозитив в проектор и фиксируйте изображение так, чтобы онозанимало весь лист.
Один конец метровой линейки закройте белой бумагой на протяжении 25—30 сантиметров.
За другой конец держите линейку горизонтально. «Выбеленный» конец линейки поместите в То же положение, куда вы ставили лист бумаги. Чуть перемещая линейку, найдите такое ее удаление от проектора, при котором любая часть изображения оказывается четко фокусированной на белом конце линейки. Теперь приступайте: быстро перемещайте линейку вверх-вниз, вверх-вниз.Наблюдатели, стоящие за проектором, видят полное изображение цветного рисунка в воздухе в том месте, где вы двигаеіе линейку. Это происходит потому, что отдельные куски изображения, непосредственно видимые только в те моменты, когда они проектируются на линейку, сохраняются зрением в течение некоторого времени, достаточного для того, чтобы вы успели, передвинув линейку, показать следующие куски кадра.
Знаете ли вы, что таким же способом получается телевизионная картинка? Только там не линейка, а электронный луч одну за другой показывает горизонтальные строчки изображения. A цёлая картина получается благодаря инерции зрения.
Экспонат для выставки
Таумотроп можно сделать по-разному; для вращения двусторонней картинки годится любой способ. Придумайте пары пооригинальнее. Самодвижущееся устройство позволит вам продемонстрировать инерцию зрения так же, как в опыте с линейкой.
