МЕТОДЫ ИССЛЕДОВАНИЯ:
1. Клиническое и неврологическое исследование (оценивался общий и неврологический статус; длительность заболевания, ранее проведенное лечение, пол и возраст пациента).
2. Морфологическое исследование микропрепаратов ткани межпозвонковых дисков при использовании световой микроскопии, программы морфометрической обработки UTHSCSA “Image Tool for Windows”, Version 3,0.
Микропрепараты приготовлены в патологоанатомическом отделении Городской больницы №10 “Электроника”. Гистологическая обработка материала стандартная. Парафиновые срезы окрашивались гематоксилином-эозином.
3. Весовой метод измерения содержания воды в ткани диска у пациентов различных возрастных групп и в операционном материале (взвешивание - сушка — взвешивание).
Время от взятия операционного материала до его анализа не превышало 6 часов. Условия сушки были такими, чтобы гарантированно удалить всю несвязанную воду и не подвергнуть образец деструкции (порядка 50% высушенной ткани представляют собой протеогликаны, а ещё примерно половину - другие белки и их производные). В качестве таких условий были выбраны t° = 70 °С, давление 10"1 мм. рт. ст. (масляный вакуум-насос РВН - 20), время сушки составляло 5 часов. Сушка образцов проводилось в вакуумном сушильном шкафу VACUUM-DRIER SPT-200 (Poland). При этой температуре ещё не происходит термическое разложение компонентов ткани (Угай Я.А., 1997), но её, в совокупности с уменьшенным давлением, вполне достаточно для разрушения многих ожидаемых гидратов и кристаллогидратов (таких как [Са(Н2О)б]2\ R2+xPxOi+3K*YH2O, где R- органический радикал (Угай Я.А., 1997). Взвешивание проводилось на торсионных весах WAGA TORSYJNA (Poland), с ошибкой измерения ±0,5 мг.
Содержание воды в ткани диска определялось следующим образом: изучаемый образец ткани разрезался на 2 части, для каждой из которых определялась потеря массы при сушке, рассчитывалась массовая доля воды, а затем данные по образцу усреднялись.
4. Метод рентгенофлуоресцентного анализа (РФА) для изучения элементного состава тканей МПД.
Ренгенофлуоресцентный анализ основывается на зависимости интенсивности линий спектра определяемых элементов от их содержания в пробе. При РФА первичное рентгеновское излучение, получаемое при помощи рентгеновской трубки, падает на анализируемый образец (рис. 14).

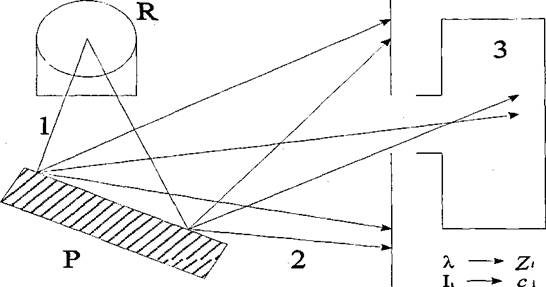

Рис. 14. Принципиальная схема установки для РФ A: R — рентгеновская трубка; Р - анализируемый образец; 1 - первичное рентгеновское излучение; 2- вторичное рентгеновское излучение; 3 - спектрометр.
В результате этого взаимодействия образец излучает вторичное рентгеновское излучение, которое в отдельных компонентах является характерным для химического состава образца. При этом каждый элемент испускает спектр из определённого набора характеристических линий (Угай Я.А., 1977, Лосев Н.Ф., 1982). Для исследования элементного состава тканей межпозвоночного диска человека использовался универсальный спектрометр VRA — 30 (рис. 15). Рабочий вакуум составлял 5 Па (встроенная в прибор система откачки воздуха). Температура образца не превышала 50°С. Чувствительность измерения^ 0,01 мае. %.
Рис. 15. Блок-схема прибора для РФА: 1 - загрузочное устройство; 2 - генератор; 3 — спектрометр; 4 - камера образцов; 5 - рентгеновская трубка; 6 - монохроматор 1, детектор 1; 7 - монохроматор N, детектор N; 8 - блок электронной регистрации; 9 - канал 1; 10 канал N; 11 - интерфейс; 12 - компьютер; 13 — устройство ввода данных; 14 — устройство вывода данных.
В установке анализируемый объект облучается рентгеновским излучением первичного источника. В случае если энергия частиц или фотонов первичного излучения достаточна для возбуждения характеристического спектра атомов образца, происходит их возбуждение. Атомы, находящиеся в возбуждённом состоянии, испускают фотоны в рентгеновской области длин волн.
Образец в общем случае состоит из ряда элементов. При этом каждый элемент испускает спектр из определённого набора характеристических линий. Помимо этого, часть излучения источника рассеивается образцом.Таким образом, излучение образца имеет сравнительно сложный спектральный состав. Часть этого неоднородного вторичного излучения гасится в монохроматоре, который, в простейшем случае, представлен коллиматором, кристаллом-анализатором и детектором. Излучение отдельных длин волн, падающее на поверхность кристалла-анализатора, отражается под определёнными углами 0 в зависимости от межплоскостного расстояния кристалла d и длины волны этого излучения Л по закону Вульфа-Брегга:
пХ = 2d-sin(0),
где п - порядок отражения.
В табл. 1 приведены значения угла 0 для определяемых элементов.
Таблица 1.
Углы отражения 0 для определяемых элементов
| Элемент | Са | К | С1 | S | Р |
| Угол начала регистрации фона | 44,69 0 | 50,20° | 65,00° | 75,35° | 89,09° |
| Угол, при котором регистрируется элемент | 45,19° | 50,70° | 65,50° | 75,85° | 89,59° |
| Угол окончания регистрации фона | 45,69° | 51,20° | 66,00° | 76,35° | 90,09° |
Отражённое под определённым углом монохроматическое излучение падает в детектор, который преобразует фотоны в импульсы напряжения. Импульсы от детектора после дополнительного усиления направляются через дискриминатор в пересчетный прибор. Интенсивность регистрируемого излучения выражается в импульсах, и обычно служит показателем концентрации определяемого компонента в образце.
В универсальном спектрометре VRA - 30 применяется монохроматор Брегга - Соллера (рис. 16 ), состоящий из коллиматора Соллера I, плоского кристалла-анализатора, вращающегося вокруг оси А, коллиматора И, который может поворачиваться вокруг оси А. Ось расположена вертикально к плоскости монохроматора, которая является нормалью к поверхности кристалла (одновременно и нормально к плоскости кристаллической решетки) и центральным лучом пучка излучения, исходящего из образца. В результате брегговско- го отражения от плоскости решетки кристалл-анализатора, которая параллельна к его поверхности, излучение разлагается в спектр и попадает через колли-
матор II в детектор. Интенсивность излучения измеряется с помощью детектора и связанной с ним регистрирующей аппаратуры.
Рис. 16. Схема спектрометра Брегга - Соллера: 1 - образец, 2 - коллиматор I, 3 - рентгеновская трубка, 4 - кристалл - анализатор, 5 - траектория перемещения детектора, 6 - коллиматор II, 7 - детектор.
Для получения спектра излучения, эмитируемого образцом, кристалл вращается вокруг оси А с угловой скоростью to. Для того, чтобы отраженное излучение попало в детектор, он должен поворачиваться вокруг оси А с угловой скоростью 2(0. Спектр излучения фиксируется самописцем при записи регистрируемой детектором частоты импульсов, зависимой от угла отражения.
Помимо аналогового представления интенсивности импульсов, достаточного для качественного анализа, регистрирующая аппаратура позволяет обрабатывать и выдавать данные о числе импульсов или их интенсивности в цифровой форме, необходимые при количественном анализе. Точность данного метода достигает 0.1 - 0.5%.
Количественный анализ проводится по методу внешнего стандарта. В нем интенсивность аналитической линии определяемого элемента сравнивается с интенсивностью той же линии в стандартной пробе с известным содержанием элемента. В первом приближении отношение интенсивностей аналитических линий определяемого элемента в анализируемой пробе и в стандарте равно отношению весовых концентраций этого элемента в пробе и в стандарте.
