Устройства вывода информации
Основные типы устройств вывода: монитор, принтер, звуковые колонки, другие устройства.
Монитор (часто называется дисплеем) представляет собой устройство вывода информации. Первые дисплеи были
технологически выполнены (как и кинескопы в телевизоре) на основе электронно-лучевых трубок (ЭЛТ).
ЭЛТ цветных дисплеев имеют три электронных луча и специальные устройства их фокусировки в трехцветные области экрана.Одна из важных характеристик мониторов на основе ЭЛТ - частота обновления экрана, которая оказывает влияние на утомляемость глаз. Минимальная приемлемая частота дисплея на основе ЭЛТ - 85 Гц.
Изображение на экране монитора на основе ЭЛТ состоит из цветных пикселей (пиксель - «единица цвета» монитора, точка- зерно, состоящая из точек трех цветов). Например, пиксель белого цвета состоит из 3 точек 3 цветов максимальной яркости: красного (red), синего (blue) и зеленого (green), представляющих собой три основных цвета монитора.
Если все три цвета имеет минимальную яркость, на экране мы видим черный цвет. Если речь идет о максимальной яркости, то изображение получается белым.

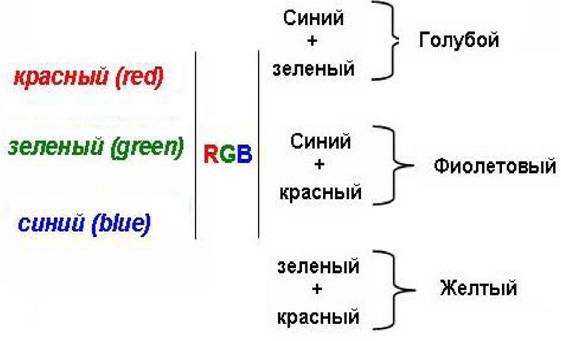

Сочетания данных трех основных цветов максимальной яркости выглядят для человеческого глаза как следующие цвета:
Рис. 15. Образование цветов посредством трех основных
В настоящее время наиболее распространенными являются мониторы, имеющие разрешающую способность 1024 на 768 точек, соответственно по горизонтали и вертикали, и поддерживающие 256 или 65536 цветовых оттенков (стандарт SVGA).
Однако электронно-лучевая трубка (ЭЛТ) - громоздкое устройство, обладающая повышенным уровнем электромагнитного излучения (особенно со стороны катода). Поэтому в последнее время получили распространение плоские дисплеи, основанные на жидкокристаллических индикаторах ЖКИ (LCD - Liquil Crystal Display).
Физически принцип ЖКИ - использование эффекта поляризации света жидкими кристаллами. Если электрическое поле в ЭЛТ управляет потоком электронов, движущихся к люминесцентному аноду, то в ЖКИ электрическое поле, приложенное к жидким кристаллам, изменяет их пространственную ориентацию и этим изменяет интенсивность проходящего света.В дисплеях на основе активной транзисторной матрицы - TFT (Thin Film Transistor) - для управления каждой ячейкой служат тонкопленочные транзисторы. Подобные дисплеи обеспечивают качество изображения, близкое к стандарту VGA или даже SVGA. К тому же скорость смены кадров у такого дисплея может достигать 80 кадров в секунду. Однако ЖКИ хуже передают тонкие оттенки цвета, чем дисплеи на основе ЭЛТ.
Принтеры представляют собой широко используемый тип устройств вывода текстовой и графической информации на бумагу и различаются по способу получения оттиска.
В матричных принтерах каждый символ формируется как набор отдельных точек, выводимых на бумагу с помощью ударов иголок головки по красящей ленте. Недостатком подобной печати является низкая скорость печати и производимый при этом шум. Этим объясняется узкий сегмент их применения. Наиболее известные матричные принтеры - Epson FX 2190 (формат А3, 600 знаков в секунду), Epson FX 890 (формат А4, 680 знаков в секунду).
Термографические принтеры осуществляют печать посредством местного нагрева бумаги или красящей ленты.
В струйных принтерах печатающие головки вместо иголок содержат тонкие сопла, диаметры которых тоньше человеческого волоса, через которые на бумагу выбрасываются капельки чернил. Этим объясняется относительная бесшумность их работы при высоком качестве печати.
В лазерных принтерах используется электрографический принцип создания изображения, которое создается нанесением порошка на нагретую бумагу. Работают быстрее и качественнее струйных принтеров. Современные модели - HP LaserJet 2014, 2015, 1020 и др.
Еще одним примером устройства вывода информации служит плоттер (или графопостроитель). Плоттеры используют для оформления больших плакатов, чертежей, географических карт, эскизов печатных плат, диаграмм, гистограмм.
Работа этих устройств основана на механических (применяются карандаши, перья с чернилами) и немеханических (термический, матричный, струйный и лазерный способы печати) способах вывода графической информации.
Вывод звуковой информации происходит с помощью акустических колонок и головных телефонов, которые
подключаются к компьютеру посредством специального адаптера (контроллера).
