Направление X Направление У

Рис 12. Схематическое устройство оптико-механической мыши

Аналогичные явления мы можем наблюдать и при движении шара в направлении Y. Это позволяет электрической схеме контроллера распознавать направление движения мыши и синхронно с движением мыши перемещать курсор по экрану дисплея.

Ввод плоского изображения, во многом исключающий работу по его набору с использованием клавиатуры и графических редакторов, обеспечивает сканер. При этом полученную копию изображения после специальной обработки можно редактировать, т.е. изменять фрагменты текста, добавлять новые элементы рисунка и т. д.

Технологически сканеры подразделяются на ручные,

планшетные, барабанные, проекционные и др.

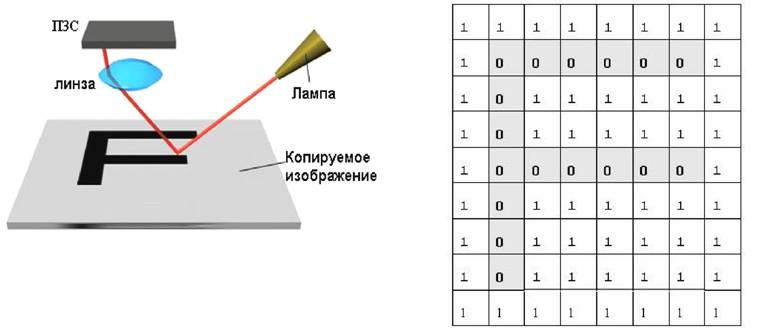

Физические основы сканирования заключаются в следующем. Сканируемое изображение освещается лучом света (как правило, флуоресцентная лампа). Отраженный от бумажного листа луч света через оптическую систему попадает на прибор с зарядовой связью (ПЗС), который осуществляет преобразование оптического сигнала в электрический.

Рис. 13. Процесс сканирования текста

ПЗС - это матрица, содержащая большое число полупроводниковых элементов (например, 2000'2000 элементов), чувствительных к световому излучению. При этом в черно-белых сканерах на выходе освещенных элементов с помощью контроллера формируется сигнал логической единицы, а на выходе неосвещенных элементов - сигнал логического нуля.

Разрешающая способность сканера (как и любой другой аналогичной аппаратуры) - количество точек, приходящихся на единицу длины (по вертикали или горизонтали). В качестве единицы длины всегда выступает американский дюйм, равный 2,54 см. Точка по-английски переводится как «dot», дюйм - «inch», точек на дюйм - «dot per inch», поэтому выражение «точек на дюйм» сокращается как «dpi». Обычно разрешение аппаратуры по обоим направлениям, горизонтали и вертикали, одинаковое, поэтому для обозначения разрешения используется только одно число.

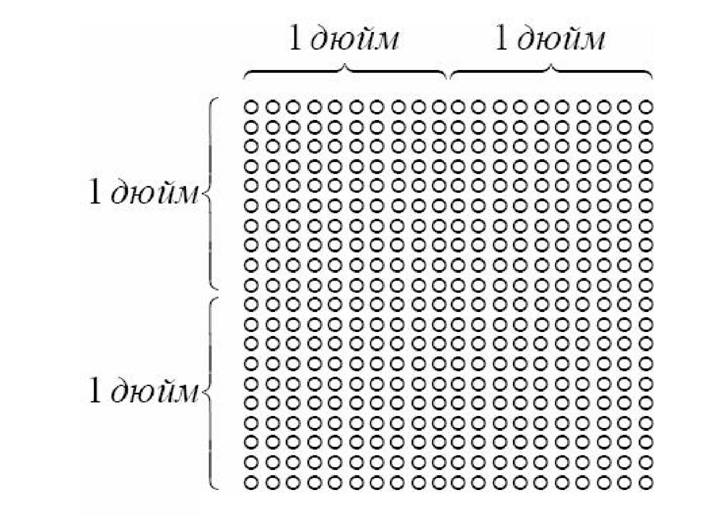

На рис. 14 показан пример разрешения 10 dpi.

Рис.14. Разрешающая способность изображения 10 dpi

В цветных сканерах освещение копируемого изображения осуществляется либо от трех разноцветных источников света, либо от источника белого света, но поочередно через трехцветный фильтр. Сигнал с выхода каждого элемента ПЗС кодируется восьмью битами, что дает 256 оттенков цвета. В результате такого преобразования можно получить более 16,7 миллионов возможных цветовых оттенков (24-битное кодирование, 3 цвета по 8 бит).

Использование сканера совмещается с системами распознавания образов типа OCR (Optical Character Recognition). Система OCR распознает считанные сканером с документа мозаичные портреты символов (букв, цифр, знаков препинания) и преобразует их в байты в соответствии с кодовой таблицей. С помощью системы OCR можно распознавать машинописный и рукописный тексты. Правда, в последнем случае привлекаются сложные алгоритмы распознавания образов, основанные на теории искусственного интеллекта.

К устройствам ввода объемного изображения можно отнести цифровые камеры, трехмерный сканер.
