Структура системы поддержки принятия решений по анализу состояния здоровья работников электроэнергетики

В основу выбора структуры системы поддержки принятия решений (СИИР) положены особенности структуры данных, информационно - аналитическая модель принятия решений и гибридные нечеткие модели разработанные в третьей главе.

Отличительной особенностью разработки СИИР является наличие возможностей контроля электромагнитной обстановки и других факторов риска на рабочих местах электроэнергетиков. В рассматриваемом варианте предусматривается наличие оборудования для контроля энергетических характеристик биологически активных точек с соответствующим программным обеспечением, а также аппаратуры контроля ряда психических функций, особенно внимания, по которым определяется уровень длительного эмоционального напряжения и утомления.

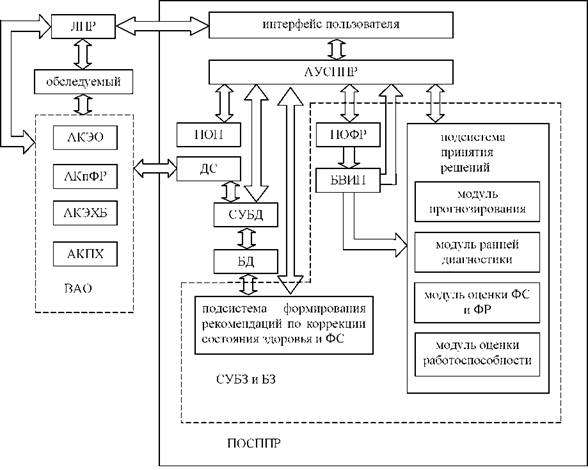

С учетом этих и других особенностей решаемых в работе задач предлагается обобщенная структура СИИР. приведенная на рис.4.1.

В качестве лица принимающего решения (ЛИР) может выступать инженер по охране труда, врач-профпатолог, эколог, и другие специалисты заинтересованные в контроле состояния здоровья и в безопасном функционировании объекта электроэнергетики.

Для полноценного функционирования СИИР с его программным обеспечением (ИОСИИР) к стандартным вычислительным средствам подключается дополнительная аппаратура: аппаратура контроля за электромагнитной обстановкой (АКЭО), включая контроль геомагнитного постоянного поля; аппаратура контроля за другими производственными

факторами риска АКПФР (кроме электромагнитной обстановки); аппаратура контроля электрических характеристик БАТ (АК ЭХБ); аппаратура контроля психологических характеристик обследуемого (АКПХ).

Управление внешним аппаратным обеспечением (ВАО) и передача информации от них в базу данных (БД) используемых вычислительных средств обеспечивающих работу СППР осуществляется через драйвер связи (ДС) и систему управления базой данных (СУБД).

При подготовке СППР к эксплуатации организуется обучение системы заключающееся в синтезе соответствующих решающих правил в соответствии с общей методологией синтеза гибридных нечетких решающих правил.

После обучения необходимые математические модели «погружаются» в базу знаний (БЗ), управляемую соответствующей системой (СУБЗ).

В ходе своей работы С1111Р, используя ВАО и подсистему оценки факторов риска (ПОФР) формирует пространство информативных признаков (ИП) через соответствующий блок вычисления (БВИП) необходимое для работы решающих правил базы знаний.

Одной из новых подсистем СППР является подсистема принятия решений в состав которой входят: модуль прогнозирования; модуль ранней диагностики; модуль оценки функционального состояния и функционального резерва (ФС и ФР); модуль оценки работоспособности работника электроэнергетического предприятия.

Методы синтеза решающих правил (математические модели) и математические модели прогнозирования и ранней диагностики заболеваний нервной и иммунной системы для подсистемы принятия решений описаны во второй и третьей главах.

Рисунок 4.1. Структурная схема СППР

Получаемые результаты прогнозирования, ранней диагностики и оценки надежности работы человека используются при решении задач формирования рациональных схем воздействия на состояние здоровья и функциональное состояние человека с целью их нормализации. Этот набор задач решается подсистемой формирования рекомендаций по коррекции состояния здоровья и ФС.

Управление взаимодействием между модулями, подсистемами, внешним аппаратным обеспечением и лицом, принимающим решение, обеспечивается алгоритмом управления СППР (АУСППР).

Взаимодействие ЛПР с СППР осуществляется через интерфейс пользователя. Описание входных и выходных данных и функциональные возможности основных пакетов прикладных программ СППР приведены в таблице 4.1.

Таблица 4.1. Описание пакета прикладных программ.

В качестве иллюстраций на рис.

экранные формы, используемые при взаимодействии JHlP с СППР.

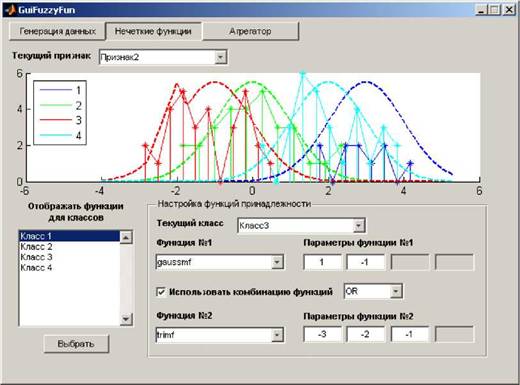

На рис. 4.2 приведена экранная форма процесса обучения при синтезе функций принадлежности к исследуемому классу состояний.

На рис. 4.3 показана экранная форма «подсказки» по поиску БАТ по меридиану желудка.

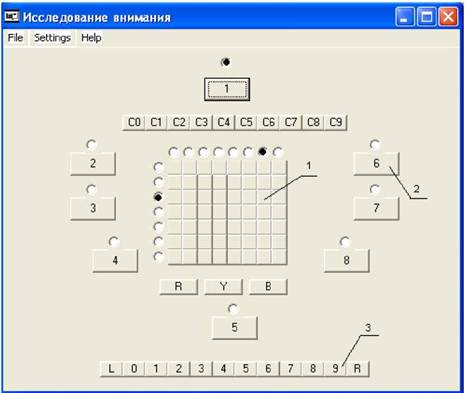

На рис. 4.4 приведена экранная форма графического интерфейса пульта, используемого для оценки уровня психоэмоционального напряжения и утомления.

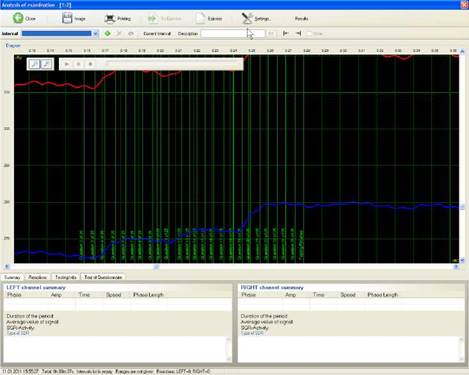

На рис. 4.5 приведена экранная форма программы для оценки психофизиологического состояния человека.

Рисунок 4.2 - Экранная форма окна «Синтез функций принадлежности»

Рисунок 4.3 - Экранная форма окна «Поиск информативных БАТ на меридиане желудка»

Рисунок 4.4. Экранная форма окна «Оценка уровня психоэмоционального напряжения и утомления».

Рисунок 4.5. Экранная форма «Оценка психофизиологического

состояния человека».

4.2.
