Описание объектов исследования
В целях экономии, возможности вариации исследования различных пар трения, а также простоты реализации физического контроля изнашивания поверхностей трибосопряжения, состоящего из сферических тел, было принято решение использовать шаровые опоры скольжения в разборном виде из нержавеющей стали, в качестве аналогов конструкции эндопротезов тазобедренного сустава (рисунок 4.1).
Кроме того, для более детального исследования поведения сопротивления контакта используются чашки, имеющие разное качество поверхности, для составления пар трения из материалов разной шероховатости (рисунок 4.1).
Рисунок 4.1 - Чашки для исследования поведения сопротивления контакта трибосопряжения из неоднородных материалов
Каждый из образцов имитирует работу трибосопряжения при заданной шероховатости поверхности, которая оценивается профилограф-профилометром «Абрис - ПМ7.2» (рисунок 4.2).

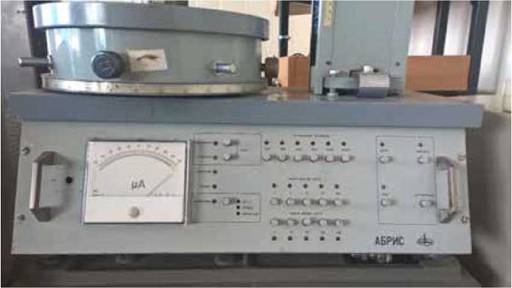

Рисунок 4.2 - Профилограф-профилометром «Абрис - ПМ7.2»
Круглограммы поверхностей исследуемых образцов (головок и чашек) представлены в таблице 4.1.

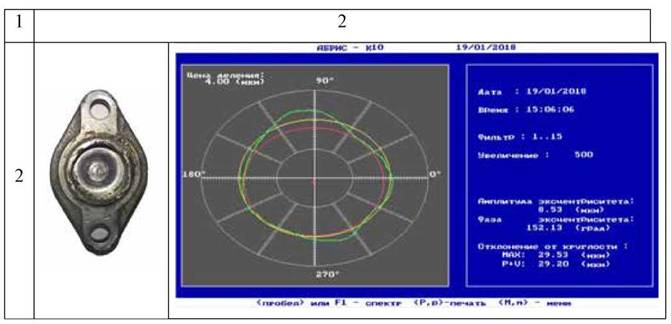

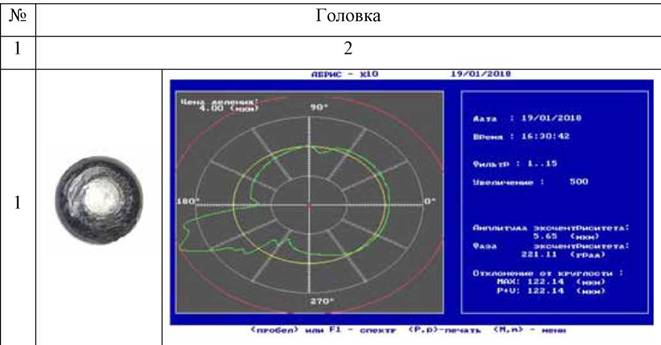

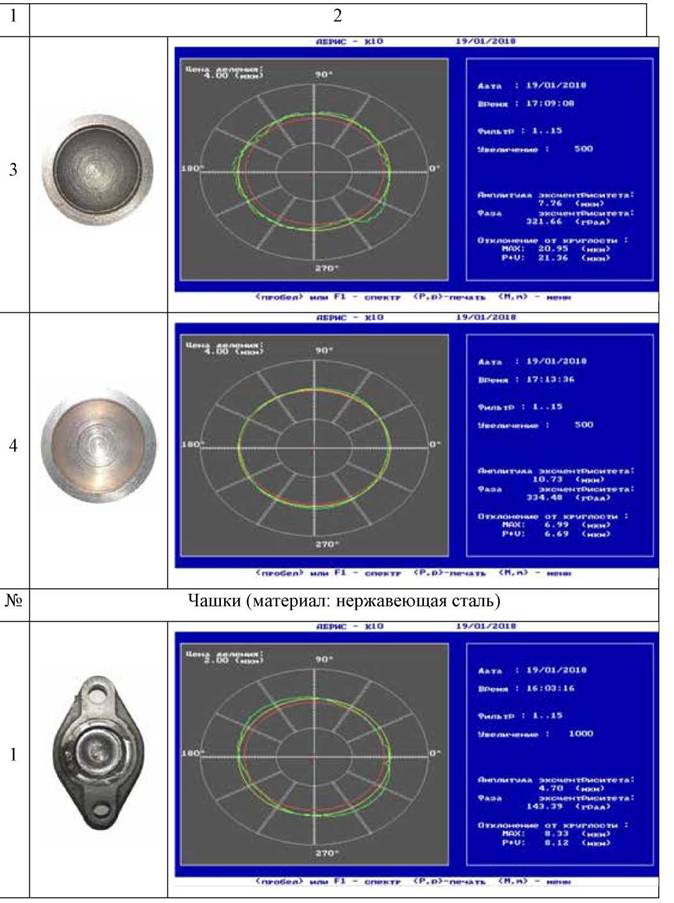

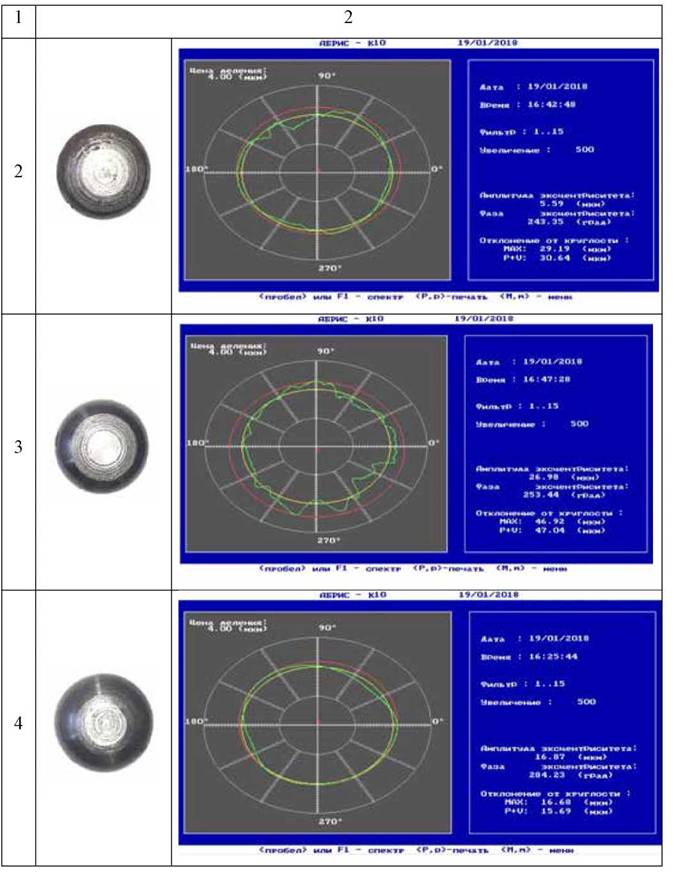

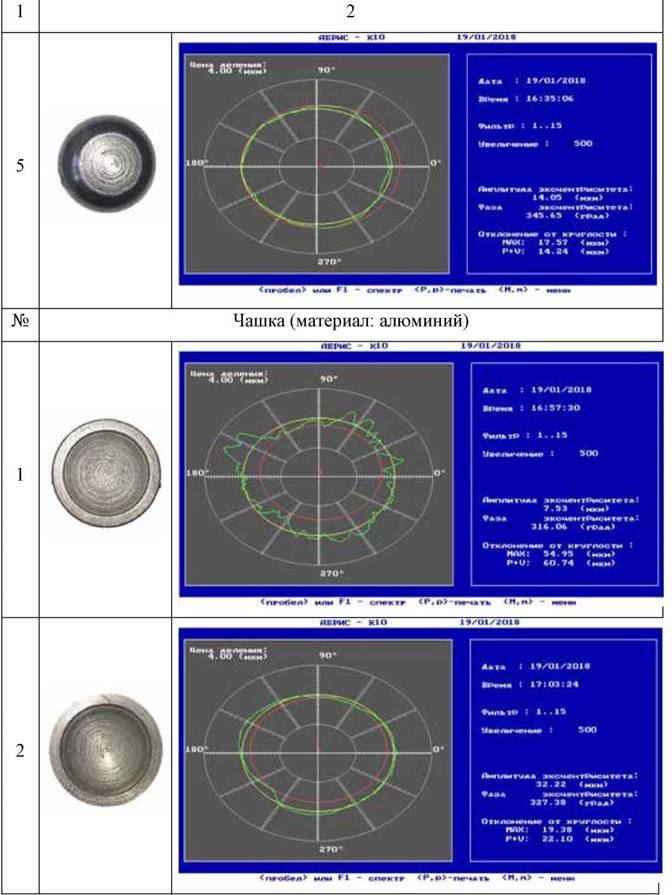

Таблица 4.1 - Круглограмма тестируемых трибосопряжений
Анализируя таблицу 4.1, можно сделать вывод, что тестируемые образцы имеют как локальные макроотклонения (головки), так и разную степень шероховатости поверхностей.
4.2.2
