4.2 Синтез биотехнической системы диагностики микроциркуляторных нарушений при ревматических заболеваниях

С целью разработки принципов построения устройства диагностики предло­жена биотехническая система диагностики микроциркуляторных нарушений при РЗ (рисунок 4.2), включающая устройство диагностики, состоящее из блоков элек­троники и сопряжения с пациентом, персональный компьютер, оператора и паци­ента.

Как видно из данного рисунка, при проведении исследований после предва­рительной подготовки и калибровки прибора оператор с использованием персо­нального компьютера через блок интерфейса и/или с помощью блока ввода осу­ществляет ввод информации о пациенте и параметрах процедуры. Параметры про­цедуры через устройство управления передаются на блоки ЛДФ, ОТО, ПО и блок регулировки температуры воды. Перед началом проведения исследования и в про-

цессе его проведения оператор (или иной вспомогательный персонал) осуществ­ляет закрепление (до регистрации БТ) и снятие (после прекращения регистрации БТ) в области исследования волоконный зонд прибора для ЛДФ- и ОТО-каналов (как правило, 3-й палец кисти руки) и датчик для канала ПО на соседнем пальце (как правило, 4-й палец), а также осуществляет заполнение блока охлаждения водой для оказания холодового воздействия при реализации ХПП.

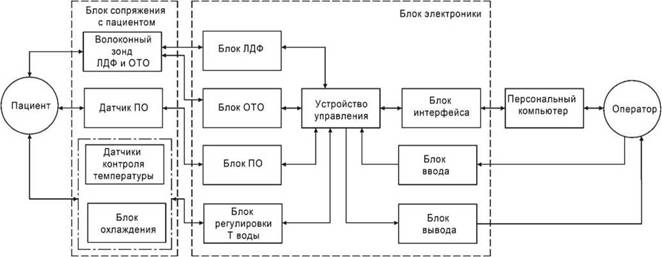

Рисунок 4.2 - Биотехническая система диагностики микроциркуляторных

нарушений при РЗ

Оператор инициирует начало процедуры, а также осуществляет контроль за ходом записи и сохранением БТ в процессе проведения исследования, а также опо­вещает и инструктирует испытуемого в процессе проведения исследования. Холо­довое воздействие осуществляется с помощью блока охлаждения путём понижения температуры воды до заданной температуры. Посредством датчика контроля тем­пературы блок регулировки температуры воды осуществляет регистрацию текущей температуры воды и передает полученную информацию в блок охлаждения. По до­стижении заданной температуры устройство управления передаёт сигнал в блок вывода информации о готовности блока охлаждения.

После окончания регистрации БТ полученные с блоков ЛДФ, ОТО и ПО сиг­налы передаются через блок интерфейса в персональный компьютер. После реги­страции БТ1, БТ2 и БТ3 согласно разработанному методу диагностики произво­дится анализ полученных ЛДФ-сигналов и результатов их вейвлет-анализа с при­менением описанной модели классификации (3.9), на основании которой на блок вывода или на экран персонального компьютера выводится информация о наличии или отсутствии микроциркуляторных нарушений. При обнаружении микроцирку- ляторных нарушений согласно разработанному методу диагностики осуществля­ется дополнительный этап в виде анализа ЛДФ-, ОТО- и ПО-сигналов, вейвлет- анализ ЛДФ- и ОТО-сигналов, осуществляется расчёт диагностических критериев комплексных параметров гемодинамики и тканевого дыхания для выявления со­путствующих осложнений и их возможных причин. После расчёта всех диагности­ческих параметров на устройство вывода информации или персональный компью­тер выводится информация о наличии или отсутствии сопутствующих микроцир- куляторным нарушениям осложнений и их возможных причин.

В качестве одного из вариантов модернизации выпускаемых МЛНДК на про­изводственной базе ООО НІШ «ЛАЗМА» был внедрён принцип построения устройства диагностики микроциркуляторных нарушений при РЗ (Приложение Д).
