Причинно - следственная диаграмма или диаграмма Ишикавы

Используется для того, чтобы установить, объяснить и наглядно представить причины проблемы.

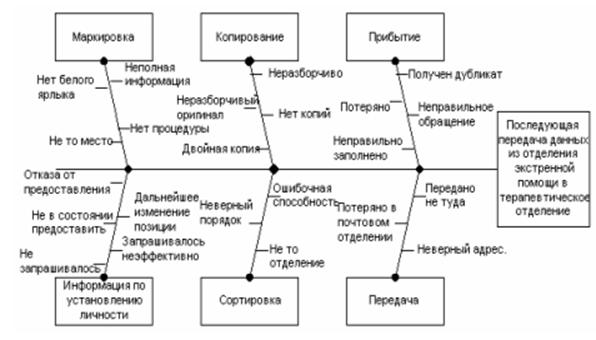

Рис.

Эта диаграмма показывает взаимосвязь многих факторов, способствующих или препятствующих получению желаемого результата медицинской помощи. Каждая проблема обусловлена рядом причин, из подробного перечня которых отбираются для детального анализа наиболее важные, позволяющие понять, что может помочь, а что может помешать достижению конечного результата.

Этапы построения причинно-следственной диаграммы: Составить перечень причин, необходимый для построения данной диаграммы с помощью упорядоченного мозгового штурма, как с применением простых листов подсчета, так и без предварительной подготовки; Построить причинно-следственную диаграмму. Для этого расположите формулировку проблемы в квадрате справа. Далее начертите категории причин неполадок в рабочем процессе или любые другие категории, помогающие выявить наиболее важные факторы, разместите под подходящими категориями предложенные в ходе мозгового штурма идеи. По каждой из причин задайте вопрос: “Почему?” и изобразите ответы в виде ветвей диаграммы. Чтобы найти первопричину проблемы, ищите повторяющиеся причины, достигайте согласия в своей команде и сравнивайте частоту различных причин.

Выделяют три разновидности причинно-следственных диаграмм: Анализ отклонений. Такая диаграмма строится путем расположения частных причин под основной категорией и затем поиска ответа на вопрос “Почему происходит это отклонение?”. Этапы рабочего процесса. Сначала составляется список всех этапов процесса. Затем от стрелок, соответствующих этапам, ответвляются стрелочки на данном этапе. Метод умножения причин. Предварительно составляется список причин, которые затем используются в качестве основных категорий причинно-следственной диаграммы.
