ЛЕКЦИЯ 4. ПЕРИФЕРИЙНОЕ ОБОРУДОВАНИЕ ПК

«Механизмы функционирования общества могут быть поняты только через изучение принципов передачи информации, при этом в будущем все большее значение будут приобретать послания или команды от человека к машине, от машины к человеку, и, наконец,

от машины к машине».

Н. Винер

«... Все нереально?» «Что есть реальность? И как определить ее? Весь набор ощущений - зрительных, осязательных, обонятельных - это сигналы рецепторов, электрический импульс, воспринятый мозгом.» Из диалога Нео и Морфеуса («Матрица»)

ЕСЛИ:

Компьютер = Аппаратная часть («Железо»)+программное обеспечение (ПО)

ТО:

аппаратная часть = главное устройство + периферийные устройства

Компьютерная периферия представляет собой все компьютерные устройства, не входящие в состав системного блока.

Устройства ввода позволяют вводить данные в компьютер или управлять им. Рассмотрим основные составляющие этих устройств.

Клавиатура используется для ввода текстовой информации и управления работой программ.

С помощью манипулятора «мышь» можно не только значительно ускорить процесс перемещения курсора в любую точку дисплея, но и с помощью левой и правой ее клавиш выполнить ряд команд.

Существуют два основных варианта конструкции мыши: механический и оптический. Механическое устройство использует свободно вращающийся шарик, когда мышь передвигают по плоской поверхности.

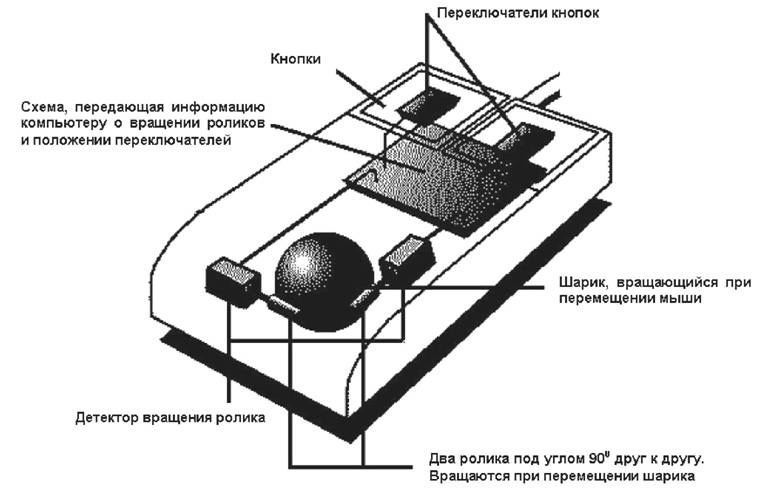

Рис 11. Устройство механической мыши

Ниже приводится схема оптико-механической мыши. Физические принципы работы манипулятора оптической мыши заключаются в преобразовании перемещений мыши в электрические импульсы, формируемые с помощью светодиодов (источники света) и фотодиодов (приемники света). При движении мыши в направлении Х вращение шара передается диску Х (диск Y в это время не вращается). Это приводит к периодическому перекрыванию зубцами диска светового потока между светодиодом. На выходе схемы, подключенной к фотодиоду, появляются электрические импульсы, частота которых пропорциональна скорости перемещения мыши (скорости вращения шара).
