3.5 Эндопротез «СФЕН Ц».
Бедренный компонент (БК) «СФЕН И» для дистально-проксимальной цементной фиксации является первым из серии отечественных, разработанных на основе системы биологически и механически совместимых имплантатов (БМСИ) [10].
Он характеризуется пропорциональным увеличением для каждого последующего типоразмера учла клина а но фронтальной плоскости, длины клина 1, расстояния от продольной оси ножки до центра ротации А и длины шейки В при сохранении постоянным взаимного расположения контура плеча относительно центра ротации (рис. 3.3). В состав бедренного компонента входит ножка «СФЕН Ц» и головка «ТИУД» (титан ультра дисперсный).Главной особенностью ножек серии «СФЕН Ц» является использование клина (sphen), как основного элемента для передачи нагрузки от имплантата к бедренной кости, эффективность которого была доказана опытом применения
аналогичной конструкции фирмы «EXETER» [10,142]. Конструкция и технология изготовления ножек «СФЕН Ц» обеспечивают их длительную и безотказную работоспособность в цементной мантии в условиях функциональных знакопеременных нагрузок [10]. В частности:
- отсутствие концентраторов на ребрах клина обеспечивает минимальный уровень напряжений на границе раздела имплантат-цемент и цемент-кость для пациентов любого веса и физиологической активности
- специальная .микроструктура поверхностного слоя ножки, изготовленной из титанового сплава ВТ6 (Ti-6A!-4V), обеспечивает низкий коэффициент трения на поверхности раздела имплант-цементная мантия, что гарантирует длительную работоспособность цементной мантии в условиях функциональных знакопеременных нагрузок (ГОСТ 19807-91)
использование радиально-упругого централизатора и пробки для костномозгового канала позволяет создать равнотолщинную цементную мантию, обеспечивающую не только оптимальные биомеханические условия передачи нагрузки, но и герметизацию кос» номозгоного канала, что способствует быстрейшей реабилитации больного
- прямоугольная форма поперечного сечения со скругленной медиальной частью обеспечивает исключительно высокую антиротационную устойчивость ножки.
Головка «ТИУД» выполнена виде сферы диаметром 28 мм.
Фиксируется на шейке ножки при помощи стандартного конуса Морзе 12*14. Головка изготавливается из титанового сплава ВТ6 - «ТИУД» со специальной финишной обработкой и предназначена только для работы в парс с элементами ацетабулярного компонента, изготовленными из сверхвысокомолекулярного полиэтилена (ГОСТ 19807-91).

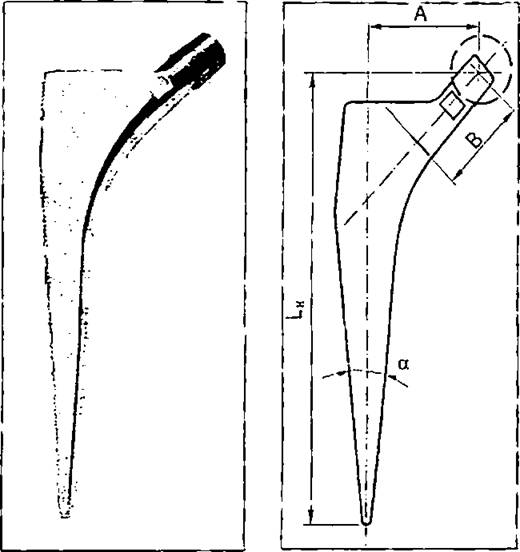

Рисунок 3.3. Вид и схема бедренного компонента «СФЕН Ц»

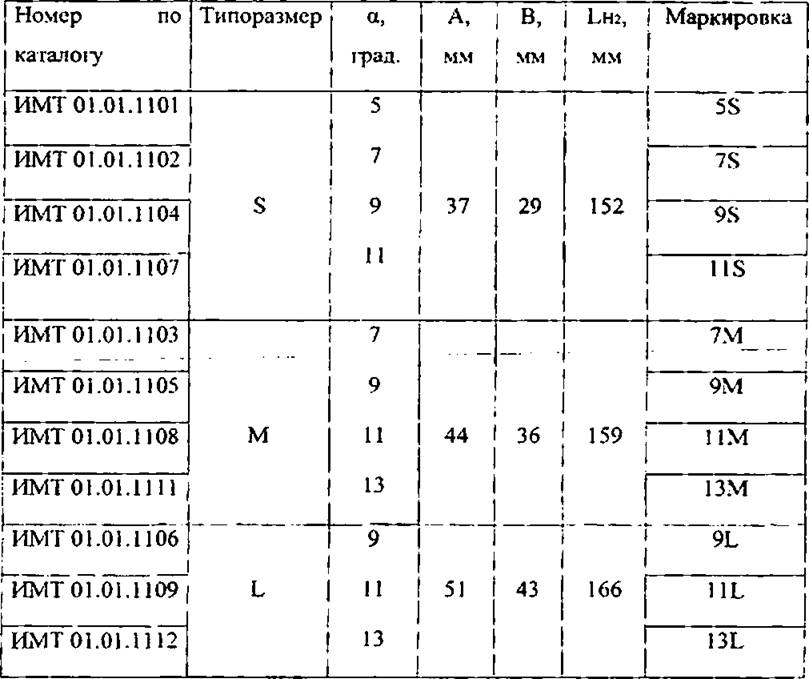

Таблица 3.5
Типоразмеры ножек «СФЕН Ц»
Примечание: в таблице приведены базовые значения А и В для головки со средней длиной шейки. А именно:
• 3 размера офсета А и длины шейки В
• 5 размеров угла клина а
• 11 типоразмеров
• шеечно-диафизарный угол 135°
• конус 12/14 мм
Ножка цементной фиксации «СФЕН Ц» изготавливается из материала ТИНИТ -И 6 и ТИНИТ - И 20.
Таблица 3.6.
Типоразмеры головок «ТИУД»
Изделие ЗАО «МАТИ МЕДТЕХ» «СФЕН Ц» утвержден комитетом по науке и имеет сертификат качества и соответствия продукции [10].
