5.6.1. АВАРИЙНО-СПАСАТЕЛЬНЫЙ ИНСТРУМЕНТ

Аварийно-спасательный инструмент – это инструмент, применяемый при ведении АСДНР, направленных на извлечение (разблокирование) пострадавших в условиях ЧС .

Проблемой создания специального аварийно-спасательного инструмента (АСИ) МЧС России занимается на протяжении последних 10 лет.

Наиболее широкое применение в подразделениях МЧС России получил гидравлический, пневматический, электрический и ручной инструмент, а также мотоинструмент.

Принцип действия гидравлического инструмента основан на преобразовании энергии сжатой жидкости в механическую энергию.

Гидравлический инструмент можно разделить на две группы: инструмент высокого давления и инструмент низкого давления.

В свою очередь, инструмент высокого давления, который работает при давлениях 25-80 МПа, можно разделить на три подгруппы:

· отрезной (кусачки, резаки, ножницы);

· перемещающий (цилиндры, домкраты, разжимы, расширители);

· комбинированный (разжим-кусачки, разжим-ножницы, резаки комбинированные, комби-ножницы).

Инструмент низкого давления, который работает при давлении до 25 МПа, можно также разделить на три подгруппы:

· ударно-поступательного действия (бетоноломы, отбойные молотки);

· вращательного действия (отрезные машины, дрели);

· ударно-вращательного действия (перфораторы).

Принцип действия пневматического инструмента основан на преобразовании энергии сжатого газа (воздуха) в механическую энергию. Этот инструмент работает при давлении до 1 МПа.

Пневматический инструмент можно разделить на две группы:

· инструмент динамического действия (отрезные машины, отбойные молотки, бетоноломы, перфораторы, дрели и т.п.);

· инструмент статического действия (домкраты, подушки, подъемники, пластыри, заглушки, бандажи и т.п.).

Принцип действия электрического инструмента основан на преобразовании электрической энергии в механическую.

Электрический инструмент можно разделить на три группы:

· отрезной (отрезные машины, пилы цепные, ножницы);

· бурильные (перфораторы и т.п.);

· сверлильные (дрели и т.п.).

Принцип действия мотоинструмента основан на преобразовании энергии, получаемой от двигателя внутреннего сгорания (ДВС) в механическую энергию.

Мотоинструмент можно разделить на четыре группы:

· отрезной (пилы цепные, пилы дисковые);

· бурильный (перфораторы, буры и др.);

· дробильный (бетоноломы, отбойные молотки, рубильные молотки и т.д.);

· универсальный (ДВС с набором сменных насадок).

Принцип действия ручного инструмента основан на преобразовании мускульной энергии в механическую.

При ликвидации ЧС подразделениями МЧС России применяется целый ряд и других инструментов: воздушно-плазменные, газоплазменные и ацителено-кислородные резаки, пиротехнические ножницы и др.

В период 1992 – 2001 гг. по заданию МЧС России при активном участии специалистов ВНИИ ГОЧС было разработано и принято на снабжение около 10 комплектов нового аварийно-спасательного инструмента.

Комплект гидравлического аварийно-спасательного инструмента (ГАСИ) «Эконт» (рис. 5.6.1) принят на снабжение приказом МЧС России от 14.12.1994 г. № 819. Изготовитель: ООО «Эконт», г. Москва.

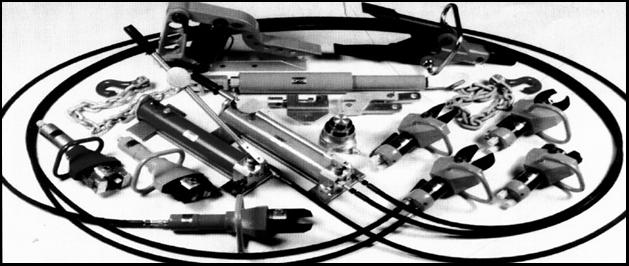

Рис. 5.6.1 Комплект ГАСИ «Эконт»

Комплект предназначен для использования аварийно-спасательными подразделениями с целью быстрого разрушения элементов конструкций при спасении людей и имущества в ходе АСДНР.

В состав комплекта входят:

· кусачки К-25 и К-12;

· расширитель Р-20;

· разжим-ножницы РН4-1;

· резак комбинированный РН4-2;

· ножницы РН4-3;

· резак тросовый РТ-70;

· резак для кабелей РЭП;

· домкрат ДМ-40;

· цилиндр тянущий ЦТ-100 с набором цепей и приспособлений;

· цилиндр одноштоковый ЦС-1;

· цилиндр двухштоковый ЦС-2;

· насосная станция НС-80;

· насос Н-80.

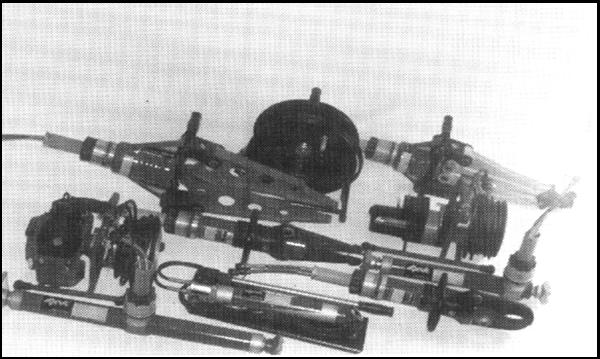

Комплект гидравлического аварийно-спасательного инструмента «Спрут» (рис. 5.6.2) принят на снабжение приказом МЧС России от 13.12.1994 г. № 815. Изготовитель: ООО «СПРУТ», г. Жуковский, Московской области.

Рис.

Комплект предназначен для быстрого разрушения элементов завалов и спасения людей и материальных ценностей при ликвидации ЧС и обеспечивает: перекусывание стальных конструкций (стержневой арматуры, стального уголка и шин заземления); разжим (расширение) узких проемов, дверей и щелей; горизонтальное (вертикальное) перемещение элементов конструкций.

В состав комплекта входят:

· кусачки КГС-80;

· ножницы комбинированные НКГС-80;

· расширитель большой РБГС-80;

· расширитель средний РСГС-80;

· насос ручной НРС-2/80;

· катушка-удлинитель одинарная КУС 1/15;

· катушка-удлинитель двухрядная КУС 2/15;

· цилиндр односторонний ЦГС-1/80;

· цилиндр двухсторонний ЦГС-2/80;

· гидростанция с ДВС СГС-2-80 ДХ (на два инструмента одновременно).

Комплект гидравлического аварийно-спасательного инструмента «Медведь» (рис. 5.6.3) принят на снабжение приказом МЧС России от 16.10.2000 г. № 588. Изготовитель: ЗАО «Средства спасения», г. Москва.

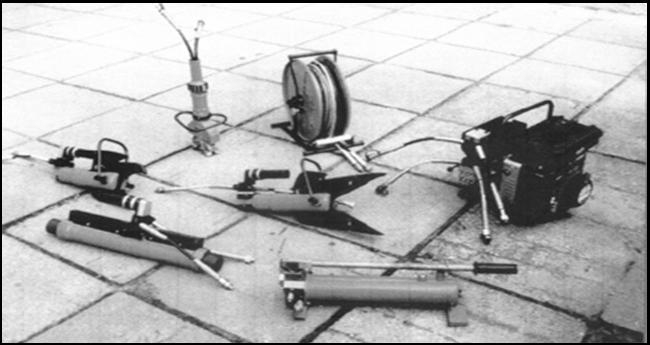

Рис. 5.6.3 Комплект ГАСИ «Медведь»

Комплект предназначен для использования аварийно-спасательными подразделениями с целью быстрого разрушения элементов конструкций при спасении людей и материальных ценностей.

В состав комплекта входят:

· насосная станция с приводом от ДВС на два инструмента НС-2080-2М;

· ручной насос РН 2080 М;

· ножницы комбинированные НК 2080 М;

· резак универсальный РУ 2080 М;

· кусачки специальные КС 2080 М;

· силовой цилиндр одноштоковый СЦ 2080-1М;

· катушка-удлинитель однорядная КУС 2080-1/10М;

· набор принадлежностей НП 2080 М;

· одиночный ЗИП С ЗИП-0-2080 М.

Отечественный гидравлический аварийно-спасательный инструмент (ГАСИ), в настоящее время, по ряду технических и эксплуатационных параметров не только может сравниться с западными образцами, но и превосходит их.

Сравнительные данные основных технических характеристик, образцов комплектов гидравлического аварийно-спасательного инструмента приведены в табл.

Так, используя новые современные материалы и новые технологии упрочнения металла, разрабатываемые на ПЭВМ оптимальные формы режущих ножей и т.п., разработчики отечественных инструментов, предназначенных для перекусывания стальных конструкций (кусачек и ножниц) добились значительного улучшения ресурса режущих ножей (свыше 400 перекусываний). Путем внесения конструктивных изменений в режущие инструменты удалось добиться значительного улучшения в таких параметрах, как диаметр перекусываемого стального прутка (свыше 32 мм), толщина перерезаемого стального листа (свыше 15 мм). Значение нижней границы рабочей температуры (до –54 0С), что превышает аналогичные показатели импортного инструмента. Силовые параметры домкратов, цилиндров и расширителей отечественного производства сравнимы с аналогичными ГАСИ импортного производства. Массо-габаритные параметры ГАСИ практически одинаковы для отечественных и зарубежных образцов, также как и номенклатура выпускаемого инструмента. Учитывая, что стоимость отечественного ГАСИ значительно меньше импортного, можно сделать вывод, что разработанный по заказу МЧС России ГАСИ обладает достаточно высокими технико-экономическими характеристиками.

Таблица 5.6.1

Сравнительные данные основных технических характеристик образцов комплектов гидравлического аварийно-спасательного инструмента

Малогабаритный аварийно-спасательный инструмент с унифицированным (малогабаритным) источником питания НКГС-АЭ12 (рис. 5.6.4) принят на снабжение приказом МЧС России от 29.11.2000 г.

Комплект предназначен для автономного ведения АСДНР при ликвидации последствий ЧС в труднодоступных местах.

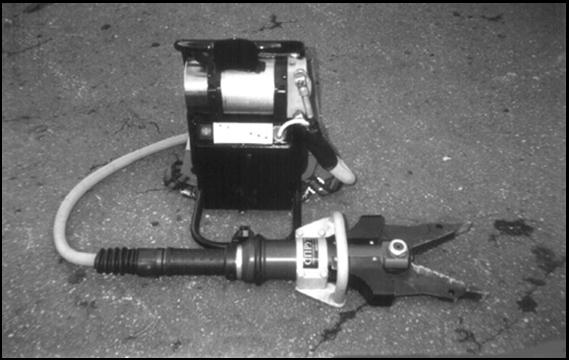

Рис. 5.6.4 Малогабаритный аварийно-спасательный инструмент с унифицированным (малогабаритным) источником питания НКГС-АЭ12

В состав входят:

· ножницы комбинированные;

· малогабаритная станция со встроенным электроприводом;

· аккумулятор 12 В;

· комплект насадок;

· ранец для гидростанции и аккумулятора.

Основные технические характеристики малогабаритного аварийно-спасательного инструмента приведены в табл. 5.6.2.

Таблица 5.6.2

Основные технические характеристики НКГС-АЭ12

Как видно из табл. 5.6.2, технико-экономические показатели НКГС-АЭ12 сопоставимы с аналогичным зарубежным аварийно-спасательным инструментом.

Комплект пневмодомкратов (рис. 5.6.5) принят на снабжение приказом МЧС России от 06.10.1997 г. № 589. Изготовитель: НПП «Полис», г. Пермь.

Комплект предназначен для подъема и высвобождения придавленных людей в труднодоступных местах при проведении аварийно-спасательных работ.

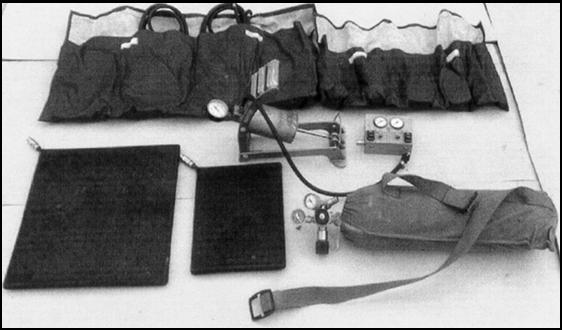

Рис. 5.6.5 Комплект пневмодомкратов

В состав комплекта входят:

· плоская надувная подушка;

· источник сжатого воздуха (баллон, компрессор);

· пульт управления подачи воздуха;

· пневморукава с быстроразъемными соединениями.

Основные технические характеристики комплекта приведены в табл. 5.6.3.

Таблица 5.6.3

Технические характеристики пневмодомкратов

Малогабаритный аварийно-спасательный инструмент с мотоприводом «Марс-АИ» (рис. 5.6.6) принят на снабжение приказом МЧС России от 11.08.1998 г. № 481. Изготовитель: АО «Агрегат», г. Сим, Челябинская область.

Инструмент предназначен для экстренного проведения технологических операций в ходе проведения АСДНР при ликвидации ЧС.

В состав комплекта входят:

· малогабаритный двигатель Б-21;

· резак “Корунд” МР-230;

· мотопомпа МПС;

· бур МБ1.

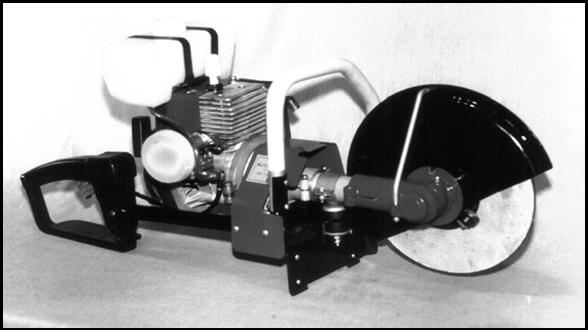

Рис. 5.6.6. Малогабаритный аварийно-спасательный инструмент «Марс-АИ»

Основные технические характеристики малогабаритного аварийно-спаса­тельного инструмент с мотоприводом «Марс-АИ»:

· мощность двигателя, кВт – 1,7;

· масса двигателя, кт – 4,6;

· диаметр отрезного круга, мм – 230,0;

· скорость резания Ст 3, см/мин – 10,0;

· масса моторезака, кт – 11,0;

· производительность очистки воды, м3/ч – 8,0;

· высота напора, м – 8,0;

· диаметр штока, мм – 50; 100;

· глубина бурения, мм – 800,0.

За годы эксплуатации разработанного и принятого на снабжение МЧС России АСИ его основные технические характеристики значительно улучшились за счет внесения соответствующих изменений в конструкции изделий. Различные сравнительные испытания отечественного и аналогичного импортного АСИ показали, что в настоящее время основные технические характеристики отечественного АСИ находятся на достаточно высоком уровне и соизмеримы с аналогичными показателями АСИ импортного производства.

Комплект аварийно-спасательного инструмента гидродинамического действия “Гидродин”. Изготовитель: ООО «Спрут», ООО НПП КЭ-3 – «Автомаш». Принятие на вооружение планируется в 2003 году.

Комплект предназначен для использования аварийно-спасательными подразделениями для быстрого разрушения элементов железобетонных, бетонных, кирпичных и стальных конструкций при спасении людей и материальных ценностей и обеспечивает:

· разрушение прочных железобетонных конструкций, кирпичных кладок и т.п.;

· проделывание проемов в стеновых и потолочных перекрытиях;

· бурение отверстий и шпуров в прочных грунтах и строительных конструкциях.

В состав комплекта входят:

· гидравлическая станция с приводом от двигателя внутреннего сгорания для питания одного инструмента СГС 2002-1;

· гидравлическая станция с приводом от двигателя внутреннего сгорания для питания двух инструментов СГС 2002-2;

· гидробетонолом БГС 2002;

· гидромолоток отбойный МОГС 2002;

· гидродрель ДГС 2002;

· гидроперфоратор ПГС 2002.

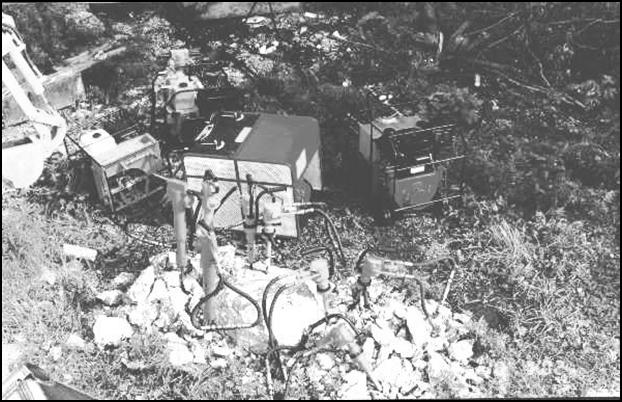

Рис. 5.6.7 Комплект аварийно-спасательного инструмента гидродинамического действия “Гидродин”

Основные технические характеристики АСИ «Гидродин»:

· номинальное рабочее давление - 10,5 мПа;

· производительность станций: СГС 2002-1 – 25,0 л/мин; СГС 2002-2 – 2 ´ 22,0 л/мин;

· энергия ударов бетонолома – 40,0 Дж;

· энергия ударов отбойного молотка – 33,0 Дж;

· диаметр буримого дрелью отверстия – до 38,0 мм;

· диаметр буримого перфоратором отверстия – до 42,0 мм;

· номинальная мощность перфоратора – 2,3 кВт;

· скорость бурения (сверления) различных материалов:

· дрель: дерево – 600 мм/мин; бетон – 48 мм/мин; кирпичная кладка – 72 мм/мин; сталь Ст. 3 – 10 мм/мин;

· перфоратор: бетон – 55 мм/мин; кирпичная кладка – 70 мм/мин;

масса изделий:

· СГС 2002-1 – 71 кг;

· СГС 2002-2 – 117 кг;

· БГС 2002 – 20 кг;

· МОГС 2002 – 13 кг;

· ДГС 2002 – 9 кг;

· ПГС 2002 – 10 кг.

Ранцевый мобильный автономный резак металла и других материалов УТР/Р-3БН. Разработчик: НИИ ЭМ МГТУ им. Н.Э. Баумана. Планируется к разработке в 2003 г.

Аппарат предназначен для кислородной резки углеродистых и низколегированных сталей (в том числе броневых) в кратковременном режиме работы в ходе выполнения аварийно-спасательных работ.

Состав:

· ранец;

· терморезак;

· кислородный баллон;

· емкость для горючего;

· шланги подачи кислорода и горючего.

Основные технические характеристики аппарата:

· используемое топливо – кислород + керосин;

· давление заправки кислорода – 15 МПа;

· толщина разрезаемых материалов – 40 мм;

· время непрерывной работы – 15 мин;

· габариты – 0,6 ´ 0,4 ´ 0,2 м;

· масса в заправленном виде – 18 кг.
