Структуры телемедицинских систем.
В основе телемедицинских систем лежат БРС, объединенные каналами связи. БРС- это комплекс аппаратно-программных средств, представляющий собой многопрофильное и многозадачное рабочее место специалиста с возможностями обработки основных видов медицинской информации, а также проведения телеконференций.
По базовой структуре телемедицинские системы можно упрощенно разделить на две группы /7/: системы для удаленного консультирования, диагностики и обучения, а также системы удаленного мониторинга жизненных функций (биотелеметрические системы). Структура систем первого типа представлена на рис.5, второго- на рис.6.
Рисунок 5- Упрощенная структура системы удаленного консультирования
Рисунок 6- Упрощенная структура системы биотелеметрии
На практике, эти базовые структуры могут иметь достаточно сложную топологию, быть наполнены разнообразной функциональностью, а также соединятся в сети с различной степенью иерархии. Например, канал связи может быть комбинированным и состоять из устройства ближней связи, такого как WiFi, и оптоволоконной линии, являющейся частью сети интернет. В свою очередь, сами локальные телемедицинские системы могут быть объединены в более крупные структуры по различным классическим топологическим схемами, например звезда, т.д.
Однако, несмотря на все многообразие телемедицинских систем, для них характерны типовые операции, связанные получением, обработкой,
представлением и передачей информации. В общем виде, в соответствии с /8/, структуру, осуществляющую обработку и передачу информации, телемедицинской системы можно представить следующим образом (рис.7).

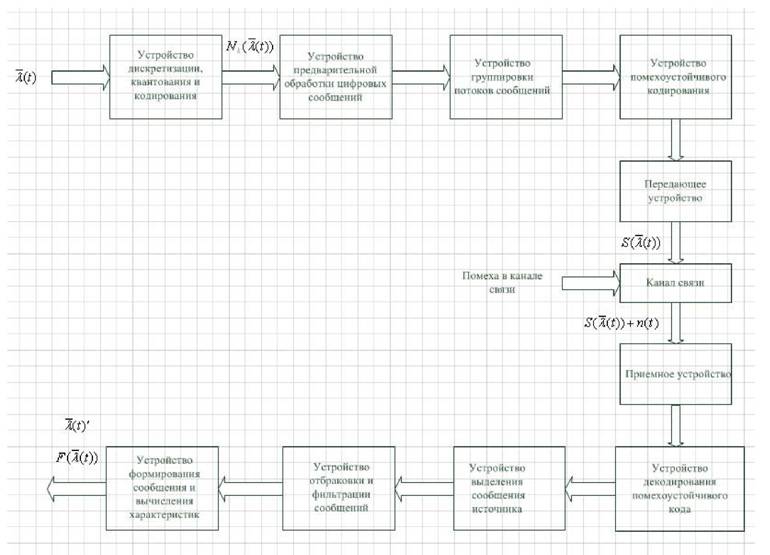

Рисунок 7- Модель информационного тракта телемедицинской системы
Здесь, на вход поступает аналоговый векторный сигнал (сообщение) X(t), с произвольного источника, например, микрофона, видеокамеры, медицинского диагностического прибора, который далее дискретизируется, квантуется и кодируется. Далее сигнал в цифровой форме подается на устройство предварительной обработки сообщений.
Типичными операциями предварительной обработки являются фильтрация, сжатие сигнала, а также вычисление характеристик сигнала. Последняя операция может быть использована, если получателя не интересует исходный сигнал, а только отдельные его параметры. Кроме того, вычисление характеристик сигнала дает возможность сгруппировать потоки сообщений в соответствии с их динамическими характеристиками. Устройство группировки потоков сообщения формирует общий канальный сигнал, который поступает на устройство помехоустойчивого кодирования и, далее, в передающее устройство, где модулирует несущую. Распространяясь по каналу, передаваемый сигнал искажается шумами и помехами, имеющими как аддитивную, так мультипликативную составляющую, и поступает на устройство декодирования, после которого происходит выделение сообщений источников. Учитывая, что сигнал при передаче может искажаться, в устройстве отбраковки и фильтрации производится исключение аномальных значений сообщений, а также дополнительная фильтрация. На последнем этапе обработки происходит восстановление исходных сигналов и вычисление характеристик сигналов, необходимых пользователю. При построении информационного тракта телемедицинской системы алгоритмы и устройства их реализующие оптимизируются под решение основной задачи- получению от объекта и доставки потребителю требуемого количества информации с заданной точностью.2.
