Массив инородности

Создан специально для исследования опухолей. Выделяется в отдельный слой и может накладываться на любой из слоев.

Таблица задержек сигнала при прохождении через объекты.

Таблица задержек является трехмерной и показывает, какой сигнал насколько задерживается при переходе из одного типа объекта в другой.

Измерения таблицы - это номер сигнала, тип объекта 1 и тип объекта 2.

Номер сигнала указывает на то, к какому сигналу применяется задержка, тип объекта №1 - тип объекта, из которого сигнал выходит, тип объекта №2 - тип объекта, которому передается сигнал.

Например: сигналом является звук.

Тип № 1 - пусть это будет воздух. Тип № 2 - пусть это будет вода.

Отбросив нюансы о плотности воды и воздуха, температуре воды и т. д., имеем: скорость звука в воздухе равна ~340 м/с, а скорость звука в воде намного больше, и равна -1360 м/с.

Значит, наша таблица будет выглядеть следующим образом.

Тип сигнала - звук, объект №1 - вода, объект №2 - воздух, раз мер одного объекта - 2,7 км3, единица времени - 1 с.

Таблица показывает, что наш сигнал (звук) будет задерживаться в воздухе (тип № 2) на 7 с на каждые 2,7 км, а в воде на 2 с, а при переходе из воды в воздух и обратно - на 5 с.

Таблица затухания сигнала при прохождении через объекты.

Таблица затухания является трехмерной и показывает, какой сигнал насколько ослабляется при переходе из одного типа объекта в другой.

Измерения таблицы - это номер сигнала, тип объекта 1 и тип объекта 2.

Номер сигнала указывает на то, к какому сигналу применяется затухание, тип объекта №1 - тип объекта, из которого сигнал выходит, тип объекта №2 - тип объекта, которому передается сигнал.

Таблица влияния на свойства объекта.

В данной таблице хранятся данные, которые показывают как влияет ситуация в информационной модели на свойства объекта в зависимости от типа объекта. Таблица является двумерной. Исходными данными являются: свойство объекта и тип объекта. Параметром таблицы является формула. В формуле отображается влияние на данное свойство данного типа объекта. В формуле можно использовать простейшие знаки, такие как +, -, *, /, а также функции sin, cos, log. В качестве параметров в функции можно указать свойство данного объекта или сигнал, проходящий через данный объект. Чтобы указать значение свойства данного объекта, нужно поставить букву «Рх» (английская), где х - это номер свойства. Чтобы указать значение сигнала проходящего через данный объект, нужно поставить букву «Sx» (английская), где х - это номер сигнала.

Рассмотрим на примере:

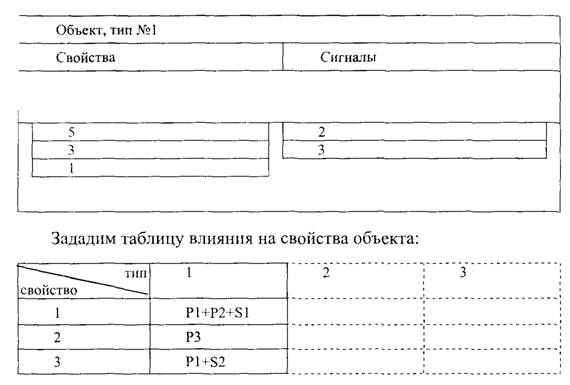

Есть объект с тремя свойствами, через который может проходить два сигнала. Пусть свойство № 1= 5, № 2=3...

Моделирование. Шаг 1.

Вычисляется первое свойство объекта. Формула: P1+P2+S1 имеет следующее значение: свойство № 1 равно текущему значению свойства 1 (равно 5) + текущее значение свойства 2 (равно 3) + текущее значение сигнала 1 (равно 2)=5+3+2=7.

Вычисляется второе свойство объекта. Формула: РЗ имеет значение: свойство № 2 равно значению свойства № 3=1.

Вычисляется третье свойство объекта. Формула: P1+S2 имеет значение: свойство № 3 равно значению свойства № 1=7 (первый расчет)+значение сигнала № 2=3=7+3=10.

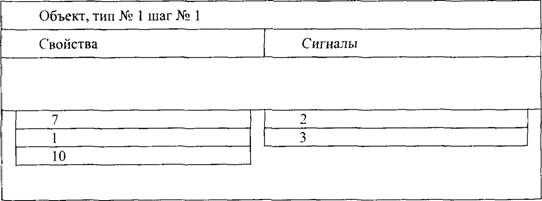

После первого шага моделирования, имеем объект:

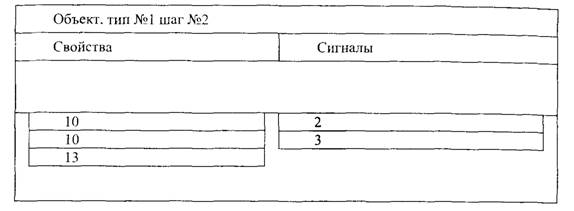

Моделирование. Шаг 2.

Вычисляется первое свойство объекта. Формула-

P1+P2+S1=7+1+2=10.

Вычисляется второе свойство объекта. Формула: РЗ=10. Вычисляется третье свойство объекта. Формула-

Pl+S2=10+3=13.

И так далее.

1.7.
