Программное обеспечение для модуля нечеткого логического вывода

Программное обеспечение для МНЛВ (ПОМНЛВ) помимо модуля принятия решений «Решение 2» по классификации ИБС, включает в себя шесть интерфейсных окон, каждое из которых обеспечивает выполнение определенного этапа построения МНЛВ, предназначенного для работы во втором канале дублирующих решений.

Окно редактора ПОМНЛВ предназначено для предварительной подготовки при построении МНЛВ. Интерфейсное окно редактора МНЛВ представлен на рисунке 4.6.

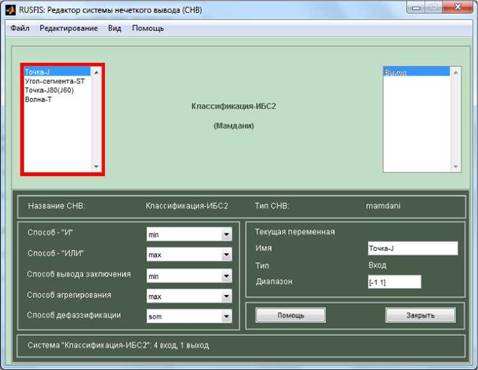

Рисунок 4.6 - Интерфейсное окно редактора МНЛВ

Основными функциональными возможностями данного окна являются:

- создание нового МНЛВ;

- вызов МНЛВ из внешнего файла базы данных с уже разработанным

МНЛВ;

- добавление и удаление входной и выходной переменных в редактируемый МНЛВ;

- формирование нечетких 1П1, способов агрегирования нечетких 1П1, способов дефуззификации;

- сохранение редактируемой МНЛВ в БД.

Интерфейсное окно редактирования функций принадлежности представлено на рисунке 4.7.

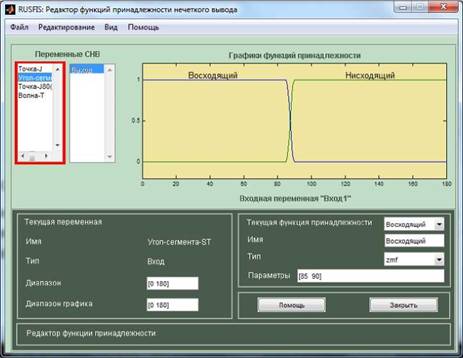

Рисунок 4.7 - Интерфейсное окно редактора функций принадлежности

Окно редактора функций принадлежности позволяет пользователю анализировать и модифицировать все функции принадлежности МНЛВ. В этом окне можно добавлять и удалять функции принадлежности для выбранной нечеткой переменной и просматривать их в графическом редакторе.

Окно редактора правил нечеткого вывода предназначено формирования нечетких ПП и последующего помещение их в БД МНЛВ. Интерфейсное окно редактора нечетких IHl показано на рисунке 4.8.

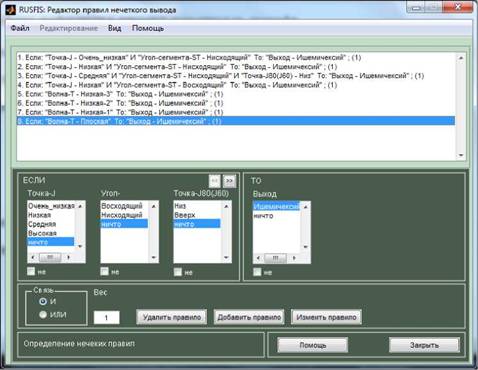

Рисунок 4.8 - Интерфейсное окно редактора правил нечеткого вывода

Окно решения МНЛВ позволяет контролировать значения выходных переменных МНЛВ в зависимости от состояний входов МНЛВ.

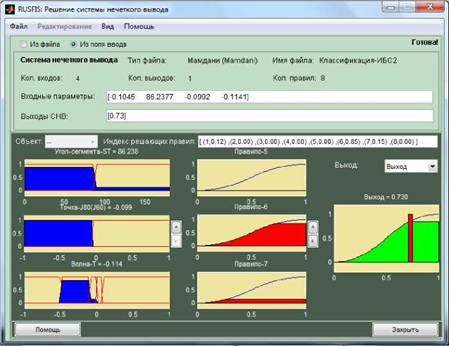

Рисунок 4.9 - Интерфейсное окно решения МНЛВ

Окно решения МНЛВ дает возможность ЛИР вводить и изменять конкретные значения входных переменных и отображать в виде трехмерного графика поверхности, получаемые в результате фуззификации.

Интерфейсное окно просмотра поверхности МНЛВ представлено на рисунке 4.10а. Окно просмотра поверхности МНЛВ позволяет получить трехмерную картину зависимости выходных переменных от отдельных входных переменных.

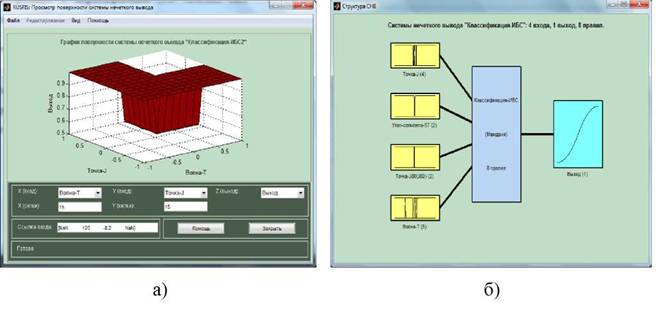

Рисунок 4.10 - Интерфейсное окно просмотра поверхности модуля нечеткого логического вывода (а) и интерфейсное окно просмотра структуры модуля нечеткого логического вывода (б)

Окно просмотра структуры МНЛВ предназначено для визуализации структуры МНЛВ. Графический интерфейс указанного окна просмотра структуры МНЛВ представлен на рисунке 4.10б.
