Оценка корреляции параметров амплитудной и фазовой составляющих ЭКГ-сигнала
С целью проверки наличия зависимости между соответствующими параметрами диаграмм ритма сердца и диаграмм амплитуд систолического потенциала был проведён корреляционный анализ данных групповых регистраций УЗО.
Для оценки количественных параметров RR-интервалограмм и R-грамм использовался коэффициент корреляции Пирсона [136]. Ряд авторов, в том числе Р. М. Баевский, считают, что коэффициенты корреляции между показателями RR-интервалограммы характеризуют отдельные физиологические функции,86 которые в совокупности являются частью системного функционального механизма регуляции ритма сердца [137,138]. Статистический анализ параметрических выборок RR-интервалов и R-амплитуд проводился по коэффициентам корреляции Пирсона с помощью стандартных средств программной среды MS Excel.
На рисунке 4.1 представлены результаты попарного корреляционного анализа параметров RR-интервалов и R-грамм.

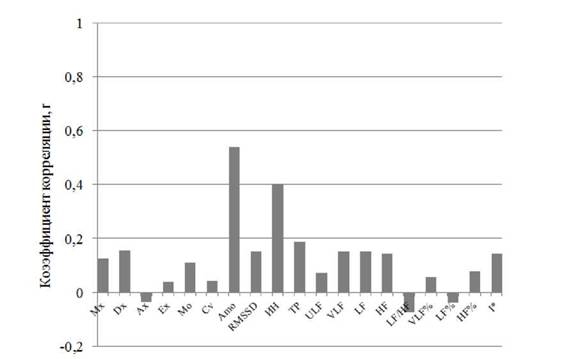

Рисунок 4.1 - Диаграмма коэффициентов корреляции параметров RR- интервалов и R-грамм
Из рисунка 4.1 видно, что коэффициент корреляции между параметрами RR-интервалов и R-грамм находится в диапазоне -0,08 ... 0,54 , что свидетельствует о слабой или отсутствующей линейной связи между параметрами амплитудной и фазовой составляющих ритма сердца. Необходимо отметить наибольшее значение коэффициента корреляции для параметра амплитуды моды (AMo) и стресс-индекса (ИН), который составляет 0,53 и 0,4 соответственно. Параметр АМо и связанный с ним расчётно ИН (табл. 3.1) у RR-интервалов характеризуют эффекты централизации управления ритмом сердца. Можно предположить, что слабый вид прямой связи может свидетельствовать о возможной
связи процессов централизации управления в R-граммах и RR- интервалограммах.
В таблицах 4.1 и 4.2 представлены матрицы корреляций параметров отдельно для амплитудной и фазовой составляющих ритма сердца. В настоящей работе принята наиболее распространённая классификация корреляционных связей, в рамках которой связь считается сильной при | r | > 0,8, умеренной при 0,4
