Баллистография

Векторный анализ не исчерпывает диапазон методов оценки стабилометричес- кой информации. Большой потенциал в исследовании различных неврологических и, в частности, нейродегенеративных и наследственных заболеваний при постановке или уточнении диагноза заключен в использовании частотных характеристик стабилографического сигнала, представляющего широкополосный спектр колебаний тела человека, вызванных в том числе дыханием, сердечной деятельностью, движением крови.

В пилотных исследованиях, направленных на апробацию элементов предлагаемой технологии, приняли участие 6 носителей премутации Х-хромосомы (родственники первой и второй степени родства больных с синдромом умственной отсталости, сцепленной с ломкой хромосомой Х), 3 пациента на ранней стадии БП и 20 взрослых без диагностированных неврологических и соматических заболеваний. Регистрация осцилляторных движений тела и его частей в условиях стоя также осуществлялась с помощью стабилоанализатора «Стабилан 2-01». Оценка спектральной плотности мощности сигналов проводилась с использованием непараметрического метода П.Д. Велча (Welch, 1967). Для вычислений выбирались интервалы времени, протяженность которых превышала 60 с при частоте опроса датчиков 50 Гц. В рамках метода использовалось окно протяженностью 20 с с перекрытием 7 с.

На рис. 6 и 7 представлены спектры вертикальных усилий, регистрируемые стабилоанализатором в условиях ортоградной позы. В спектре мощности сигналов вертикальных усилий (баллистограмм) как у здоровых обследуемых (см. рис. 6), так и у и пациентов с паркинсоническими нарушениями (см. рис. 7) локальные спектральные пики наблюдаются на частотах, кратных частоте сердечного ритма. При этом у здоровых обследуемых большинство этих пиков имеют сравнимые величины, в то время как для пациентов с БП (0-1 стадия по Хен-Яру) величина спектрального пика 6-8 Гц тремора в 5-10 раз превосходит величины прочих спектральных пиков. Наблюдаемый эффект усиления максимального спектрального пика на частоте 6-7 Гц, по-видимому, можно рассматривать как проявление скрытого очага генерации тремора.

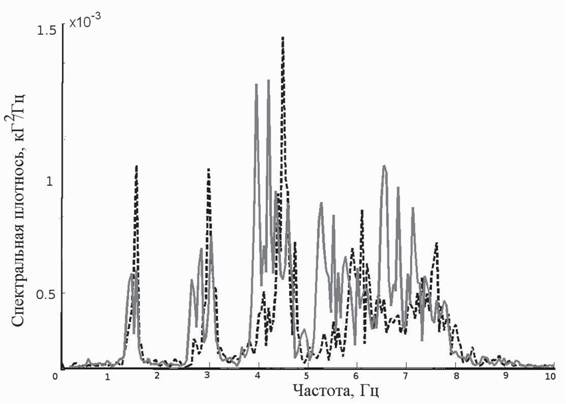

Рис. 6. Спектр мощности сигнала вертикальных усилий здорового обследуемого в условиях ор- тоградной позы (сплошная линия - глаза открыты, пунктир - глаза закрыты)

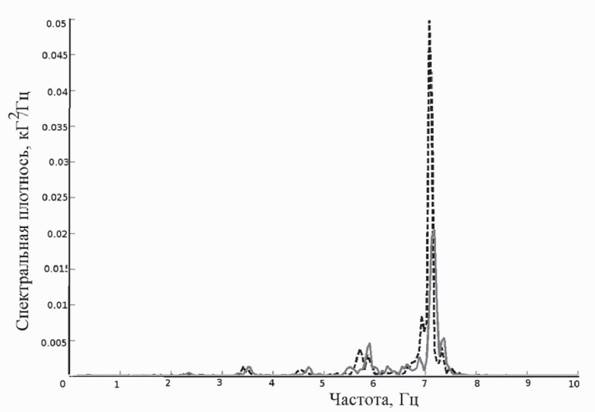

Рис. 7. Спектр мощности сигнала баллистограммы для больного с диагнозом БП в условиях ор- тоградной позы (сплошная линия - глаза открыты, пунктир - глаза закрыты)
