5.6.4. Робототехнические средства

Анализ ЧС и задач, которые необходимо решать при их ликвидации показывает, что наиболее сложными и опасными являются ситуации, которые обусловлены авариями и катастрофами на радиационно и химически опасных объектах, пожаро-взрывоопасных объектах, при проведении пиротехнических и подводно-технических работ.

Изучение поражающих факторов аварий, катастроф, а также опыт ликвидации последствий аварий на Чернобыльской АЭС, на исследовательском объекте в г. Сарове (Арзамас-16) и обезвреживание источника радиоактивного излучения в Чеченской Республике свидетельствует о том, что в большинстве случаев требуется применение роботизированной дистанционно управляемой техники.

Робототехническое средство (РТС) – это устройство, которое выполняет функциональные действия, предписанные виды работ или операции без непосредственного участия человека.

РТС используемые для ликвидации ЧС классифицируются:

1) по среде применения: наземное; воздушное; надводное; подводное.

2) по целям применения:

· для ликвидации радиационных аварий;

· для ликвидации химических аварий;

· для ликвидации и обезвреживания взрывоопасных предметов;

· для аварийных работ в зоне пожаров.

3) по выполняемым операциям: разведывательные; разведывательно-технологические; технолого-разведывательные; технологические.

4) по массе:

· сверхлегкие (до 100 кг);

· легкие (до 1 000 кг);

· средние (до 20 000 кг);

· тяжелые (до 50 000 кг);

· сверхтяжелые (более 50 000 кг).

Для разработки, производства и поставки на снабжение в МЧС России комплексов РТС ВНИИ ГОЧС совместно с МГТУ им. Н.Э. Баумана и 294 ЦСООР была разработана «Программа создания и внедрения робототехнических средств для решения задач МЧС России», которая утверждена и введена в действие приказом МЧС России от 16.07.97 г. № 343.

Целью Программы является снижение риска для жизни спасателей и повышение эффективности аварийных, неотложно-восстановительных и других специальных работ, путем создания и внедрения в МЧС России РТС для выполнения работ в ЧС, связанных с радиоактивным и химическим загрязнением, бактериологическим заражением в условиях, опасных для жизни и здоровья спасателей, а также пиротехнических работ, в т.ч.

Для достижения поставленной цели необходимо решить следующие задачи:

· организовать разработку, производство и закупку РТС и оснащение сил МЧС России современными образцами РТС;

· создать специализированные подразделения МЧС России для решения задач с применением РТС и организовать обучение личного состава;

· разработать и внедрить в системе МЧС России и РСЧС руководящие и нормативные документы по применению РТС при ликвидации ЧС;

· создать учебно-материальную базу для подготовки специалистов по обслуживанию и применению РТС.

В рамках реализации этой программы в 294 ЦСООР создано специализированное подразделение, на оснащении которого находятся РТС, созданные и закупленные в ходе ее выполнения.

Мобильный робототехнический комплекс МРК-25 (рис. 5.6.16) принят на снабжение приказом МЧС России от 16.10.2000 г. № 51. Изготовитель: МГТУ им. Н.Э. Баумана, г. Москва.

Комплекс предназначен для проведения пиротехнических работ, включая поиск, обезвреживание и транспортировку взрывоопасных предметов и боеприпасов, ведение разведки внутри помещений и на местности в ЧС.

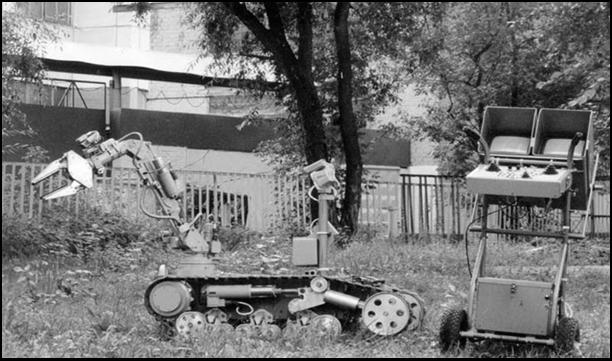

Рис. 5.6.16 Мобильный робототехнический комплекс МРК-25

В состав комплекса входят:

· гусеничное шасси с изменяемой геометрией и электромеханической трансмиссией;

· пятистепенный электромеханический манипулятор;

· система теленаблюдения;

· система подсветки;

· передвижной пульт управления;

· комплект сменного технологического оборудования.

Технические характеристики МРК-25:

Мобильный робототехнический комплекс МРК-27Х.

Комплекс предназначен для проведения аварийно-спасательных и специальных работ в условиях химического загрязнения, визуального осмотра объекта, инструментальной приборной разведки и определение уровней загрязнения воздуха, отбора проб, в т.ч. грунта и воды, выполнение технологических операций по локализации источника загрязнения.

В состав комплекса входят:

· гусеничное шасси с изменяемой геометрией и электромеханической трансмиссией;

· пятистепенный электромеханический манипулятор;

· система радиоуправления;

· система теленаблюдения;

· система химической разведки;

· система подсветки;

· передвижной пульт управления;

· комплект сменного технологического оборудования.

Технические характеристики МРК-27Х:

Электрогидравлическая установка с дистанционным управлением BROKK-330 (рис. 5.6.17). Изготовитель: HOLMED Sistems, Швеция.

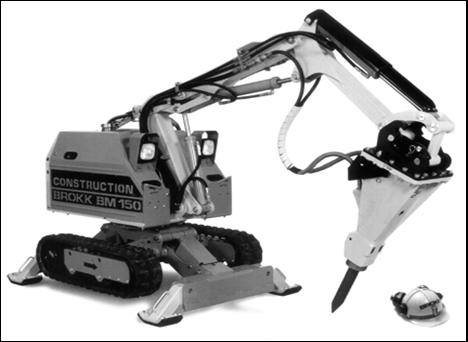

Рис.5.6.17 Мобильный робототехнический комплекс BROKK-330

Установка предназначена для выполнения аварийных и ремонтно-восстановительных работ в условиях опасных для жизни спасателей, разборки завалов, укрепления при обнаружении неустойчивых конструкций; перемещения и нагрузки элементов завалов; сбора, контейнирования и транспортировки радиоактивных отходов.

В состав комплекса входят:

· самоходная база с колесными шестернями и стальными гусеницами;

· гидравлическая поворотная платформа с углом поворота 360о;

· электрогидравлическая приводная станция;

· пульт дистанционного управления;

· телекамеры на стойке и на «BROKK-330»;

· манипулятор со сменным рабочим оборудованием.

Технические характеристики BROKK-330:

Электрогидравлическая установка с дистанционным управлением «BROKK-MiniCut». Изготовитель: HOLMED Sistems, Швеция.

Установка предназначена для выполнения аварийных и ремонтно-восстано­вительных работ в условиях опасных для жизни спасателей; проделывания проходов, проездов в труднодоступных местах.

В состав установки входят:

· самоходная база с колесными шестернями и резиновыми гусеницами;

· гидравлическая поворотная платформа с углом поворота 2450;

· электрогидравлическая приводная станция;

· пульт дистанционного управления;

· манипулятор со сменным рабочим оборудованием.

Технические характеристики «BROKK-MiniCut»:

Мобильный робототехнический комплекс MF-4 (рис. 5.6.18) Изготовитель «Telerob», Германия.

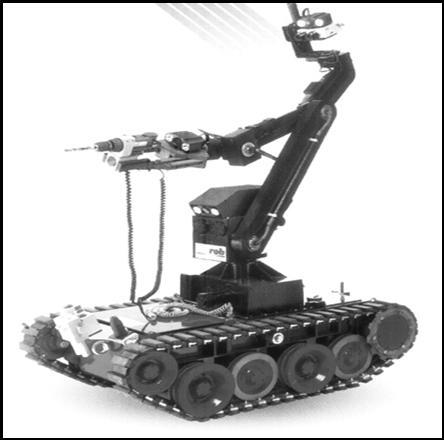

Рис. 5.6.18 Мобильный робототехнический комплекс МF-4

Комплекс предназначен для поиска и обезвреживания нестандартных взрывоопасных предметов, инспектирования и видеонаблюдения опасных участков территорий и промышленных объектов.

В состав комплекса входят:

· гусеничное шасси;

· шестистепенный электромеханический манипулятор;

· система радиоуправления;

· система теленаблюдения;

· система подсветки;

· передвижной пульт управления;

· комплект сменного технологического оборудования.

Технические характеристики MF-4:

Мобильный роботехнический комплекс Hobo. Изготовитель: «Hobo», Ирландия.

Комплекс предназначен для поиска и обезвреживания нестандартных взрывоопасных предметов, инспектирования и видеонаблюдения опасных участков территорий и промышленных объектов.

В состав комплекса входят:

· колесное шасси 6´6;

· шестестепенный гидравлический манипулятор;

· система радиоуправления;

· система теленаблюдения;

· система подсветки;

· передвижной пульт управления;

· комплект сменного технологического оборудования.

Технические характеристики РТК «Hobo»:

Робототехнический комплекс «Щит». Разработчики МГТУ им. Н.Э.Баумана, ОАО «ТЭЗ», г. Тверь, ОАО «СКБМ», г. Курган, ООО «Техгидравлика». Принятие на снабжение в МЧС России планируется в 2002 г.

Комплекс предназначен для проведения аварийно-восстановительных работ, связанных с выполнением разведывательных, дорожных, земляных и разградительных работ в условиях радиоактивного и химического загрязнения местности, откопкой, извлечением и обезвреживанием заглубленных невзорвавшихся боеприпасов, обрушения конструкций зданий, грозящих обвалом.

В состав комплекса входят:

· универсальное робототехническое средство РТС-У;

· специальное робототехническое средство РТС-С;

· машина управления и доставки оборудования ППУ-РТС;

· машина технического обслуживания и ремонта МТОР-РТС;

· средства доставки РТС (СД-РТС), 2 тягача и 2 тпайлера;

· вспомогательный транспортный автомобиль;

· сменное оборудование.

При выполнении технологических операций и разведки должно обеспечиваться управление РТС-У и РТС-С с пульта управления по кабелю на расстоянии до 400 м и радиоуправление - на расстоянии не более 2000 м (в условиях прямой видимости).

РТК должен обеспечивать работу в светлое и темное время суток.

Длительность непрерывной работы – не менее 8 ч.

Длительность автономной работы – не менее 2 суток.

Рабочее навесное оборудование: бульдозерный отвал, манипулятор со сменным инструментом, землеройный ковш (обратная лопата), копающий грейфер, захватное устройство со сменными губками, гидромолот и гидроножницы и лебедка с тянущим усилием 25 тонн.

В настоящее время проводятся приемочные испытания составных частей комплекса.

Технические характеристики РТК «Щит»:

Телеуправляемый манипуляционный подводный аппарат «АКВА-ЧС». Разработчик МГТУ им. Н.Э. Баумана. Принятие на снабжение в МЧС России планируется в 2002 г.

Аппарат предназначен для обеспечения телевизионного поиска и обслуживания донных объектов и их внутренних полостей через входные проемы размером не менее 1,2 м, проведения разведки, отбора проб грунта и выполнения технологических операций по резке металлических профилей и тросов.

В состав комплекса входят:

· судовая часть с системой управления аппаратом, размещенные в контейнере;

· забортная часть, включающая манипуляционный аппарат и грузонесущий кабель;

· телевизионная система;

· система телеуправления и телеметрии;

· система управления движением аппарата;

· технологическое оборудование.

Технические характеристики «АКВА-ЧС»:

Классическим примером успешного применения мобильных роботов явилась ликвидация радиационной аварии, имевшей место в г. Сарове (Арзамас-16) Нижегородской области в июне-июле 1997 г.

При проведении работ на экспериментальной установке при монтаже специальной сборки вследствие нарушения регламента работ создались условия для возникновения самоподдерживающейся цепной ядерной реакции.

Аварийный объект превратился в стационарный излучатель, мощность которого составила несколько тысяч рад/с. Уровень эквивалентной дозы ионизирующих излучений составлял в аварийном помещении более 2000 бэр/ч.

В соответствии с программой работ по ликвидации аварии необходимо было провести следующие первоочередные работы:

· убрать контейнеры с радиоактивным источником из аварийного помещения на безопасное расстояние в другое помещение;

· перевести радиоактивный источник в состояние ниже критического для прекращения действия потока излучения.

С целью снижения риска облучения участников ликвидации аварии работы проводились с помощью мобильных РТС:

· МРК-25 (разработка ОКБ СР МГТУ им. Н.Э. Баумана);

· МРК «Ноbо» и МРК «Rascal» (производство Ирландия);

· МРК MF-4 (производство «Теlerоb», Германия).

Подготовительные работы перед ликвидацией аварии включали:

· изучение исполнителями места работ по схеме, фотографиям, материалам видеосъемок;

· защита электронных блоков и телекамер мобильных роботов MF-4, МРК-25 и «Hobo» радиационно стойкими материалами с целью обеспечения их работоспособности более длительное время;

· размещение вспомогательных телекамер с использованием МРК «Hobo», «RASCAL» и MF-4 в аварийном и смежных помещениях с целью повышения надежности управления роботами;

· планирование и практическая отработка тактики движения робота МРК-25 с целью сокращения пребывания МРК-25 в зоне действия нейтронного потока.

Практически операции по ликвидации радиационной аварии были проведены в следующем порядке:

1. Эвакуация пяти контейнеров с радиоактивным источником из аварийного помещения с помощью МРК-25 с предварительной опытной отработкой операции.

2. Отработка операции по переводу аварийного объекта («сборки») в подкритическое состояние с помощью мобильного робота MF-4.

3. Ликвидация нештатной ситуации, возникшей при выполнении операции по переводу аварийного объекта в подкритическое состояние и эвакуация робота MF-4 с помощью МРК-25.

4. Анализ, разработка и экспериментальная отработка вариантов по переводу «сборки» в подкритическое состояние и выполнение ее вакуумным захватом с помощью МРК-25.

5. Вывод МРК-25 из аварийного помещения, дозиметрический контроль и дезактивация МРК-25 и MF-4.

Роль и эффект применения мобильных роботов в ликвидации данной аварии, которая могла иметь катастрофические последствия, вполне очевидны. Роботы явились единственно возможным средством для погашения столь мощного радиоактивного источника.

В целом, по результатам рассмотренного опыта применения робототехнических средств при ликвидации радиационных аварий можно сделать следующие выводы:

Мобильные работы являются единственно возможными средствами для проведения работ в зонах опасных для здоровья и жизни людей и ликвидации радиационных аварий.

Широкий спектр технологических операций при ликвидации радиационных аварий требует применения мобильных робототехнических комплексов различных классов и типов, в том числе и совместное использование не менее двух комплексов, полностью автономных по энергетике, транспортируемости, оснащенности навесным и дополнительным оборудованием, жизнеобеспечению экипажей. В частности, успешное использование МРК-25 на объекте «Арзамас-16» подтвердило необходимость создания роботов легкого и сверхлегкого типов.

Возможность аварий и катастроф на предприятиях с вредным производством (химическим и др.) вызывает потребность в других классах и типах МРК. Полученный опыт по использованию МРК позволил определить ряд требований к базовым образцам и технологии их применения, а именно, базовый МРК должен иметь:

· широкий набор сменного технологического оборудования и специальных приспособлений и измерительного инструмента;

· набор бортовых радиационно-стойких телекамер и блоков управления роботами с возможностью управления несколькими МРК с одного пульта;

· набор дистанционно управляемых выносных телекамер и мониторов к ним для расширения видеоинформации о месте и процессе работы;

· при использовании МРК обязательным элементом технологической подготовки является их дополнительная адаптация к внешним условиям;

· каждую операцию, выполняемую с помощью МРК, необходимо отрабатывать в условиях, близких к реальным.
