Графические редакторы

В простейших графических редакторах (ГР) предоставляются возможности рисования линий, кривых, раскраски областей экрана, создания надписей различными шрифтами. Примером

«дежурного», встроенного в состав ОС Windows является ГР Paint.

По способу задания изображения все ГР можно разделить на два класса: растровые и векторные.

В растровых ГР изображение строится на растре маленьких по величине квадратиков (пикселей). Растровыми редакторами являются Adobe Photoshop, Pho-tostyler, Picture Publisher, Corel Photo-paint.

Недостатки растровой графики: большие объемы файлов и искажение изображения при изменении масштаба. Достоинства - практически неограниченные возможности изменения цвета и формы объекта.

При использовании векторной графики запоминается математическая «формула» (тип графического примитива) объекта, а не таблицы расположения разноцветных пикселей, как в случаях с растровой графикой. Этим можно объяснить и малый объем векторных изображений (занимают значительно меньше места в памяти (десятки Кбайт)). Следует отметить также, что

изменение масштаба рисунка не приводит к искажениям.

Векторными графическими редакторами являются Adobe Illustrator, Macromedia Freehand и Corel Draw и др. Например, при использовании растровой графики (РГ) линия создается из множества последовательно расположенных точек, и чем длиннее линия, тем больший объем памяти она требует для своего хранения.

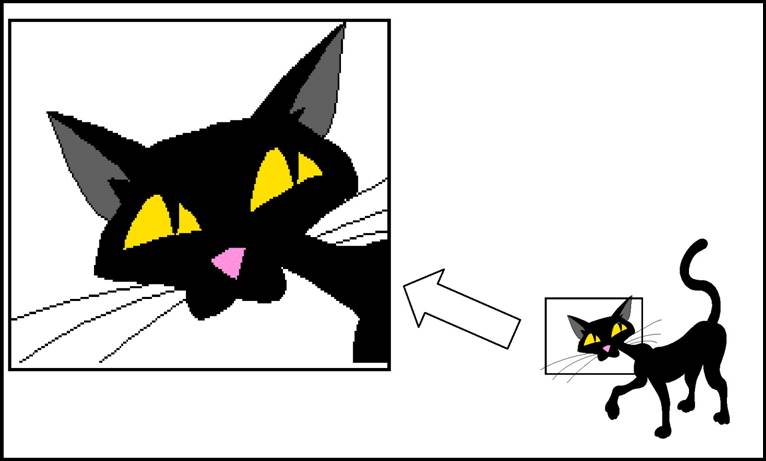

Рис. 25. Пример получения изображения средствами РГ

При использовании векторной графики запоминается тип графического примитива, поэтому, независимо от длины, все линии одинаковой формы занимают одинаковое место в памяти. С помощью дополнительных параметров задаются цвет, толщина линии и ее вид (сплошная, пунктирная, штрих-пунктирная и т. д.).

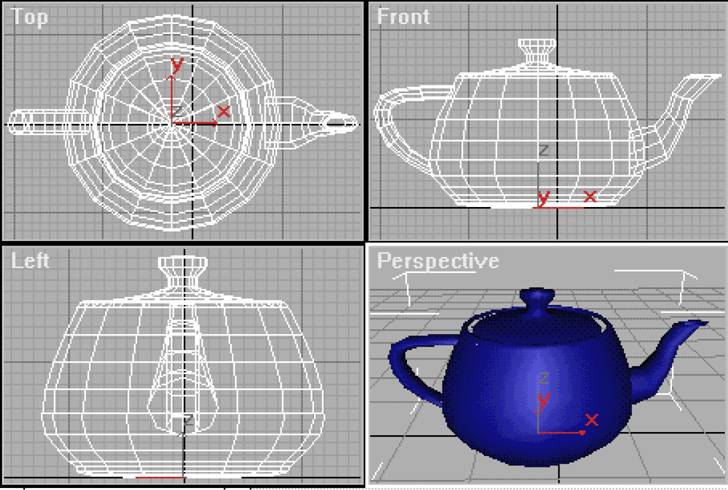

Рис. 26. Пример динамического изображения предмета

Динамическое изображение создают с помощью редакторов 3D Studio MAX, Corel Draw, Flash и Animator Pro.

В пакете 3D Studio MAX используется следующая схема формирования динамического изображения. Задается небольшое количество ключевых кадров (keyframes), а все остальные промежуточные кадры пакет строит автоматически посредством интерполяции (математическая операция восстановления, реконструкции недостающих данных).

Редактор 3D Studio MAX позволяет выполнять следующие преобразования изображаемых объектов: перемещение вдоль заданной траектории; вращение; деформацию (сжатие или растяжение); морфинг (плавная трансформация одного объекта в другой). Пакет позволяет использовать несколько источников света для освещения объектов и несколько камер для наблюдения за объектами с разных точек зрения. Поверхности объектов могут быть прорисованы (заполнены) различными фактурами, образцы которых хранятся в библиотеке.
