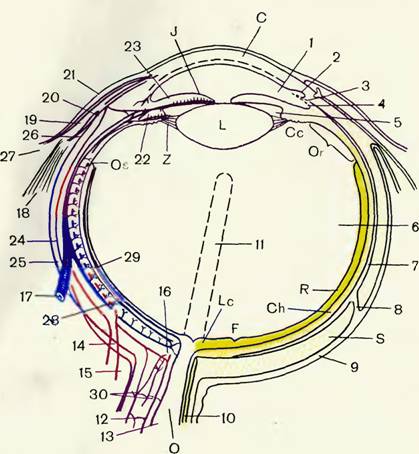

C — роговица; J — радужка; L — хрусталик; Z — волокна ресничного пояска; Cc — ресничное тело; Or — ресничный кружок; Os — зубчатый край; R — сетчатка; Cn— сосудистая оболочка; S — склера; F — центральная ямка желтого пятна; Lc — диск зрительного нерва; 1 — передняя камера; 2 — склеральный синус; 3 — корнеоскле- ральные трабекулы; 4 — радужно-роговичный угол; 5 — задняя камера; C — стекловидное тело; 7 — супрахориоидальное пространство; 8 — периваскулярные пространства вортикозной вены; 9 — падсклеральпое (теноново) пространство; 10 — перн- васкулярные и периневралыіые щели зрительного нерва; 11—канал стекловидного тела (клокетов канал); 12 — центральная артерия сетчатки; 13 — центральная вена сетчатки; 14 — задняя длинная ресничная артерия; 15 — задняя короткая ресничная артерия; 16 — сосудистый круг зрительного нерва (Галлера или Ципна); 17 — вортикозная вена; 18 — прямая мышца глаза; 19, 20 — передние ресничные артерии и вена; 21 — конъюнктива; 22 — большой артериальный круг радужки; 23 — малый артериальный круг радужки; 24, 25 — эписклеральные артерии и вена; 26 — возвратная ветвь передней ресничной артерии; 27 — задние конъюнктивальные артерии и вена; 28 — хориокапиллярный слой; 29 — артериола и венѵла сетчатки; 30 — сосуды оболочек зрительного нерва [Ковалевский E. И., 1970].

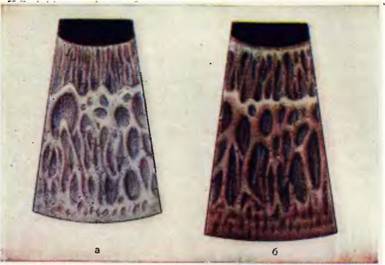

Рис. 5.

Радужная оболочка.

а — новорожденного, б — ребенка 2—8 лет [Ковалевский E И , 1970].

K стр. 36

Рис. 8.

Глазное дно у детей разного возраста.

а — у новорожденного; б — у ребенка в возрасте один год; в — 3—5 лет; г — 10— 14 лет, 1 — диск зрительного нерва; 2 — воронка зрительного нерва с центральными сосудами сетчатки; 3 — верхние темпоральные сосуды; 4 — нижние темпоральные сосуды; 5 — верхние назальные сосуды; 6 — нижние назальные сосѵлы; 7 — макулярная область, 8 — ямочка [Ковалевский E. И., 1970].

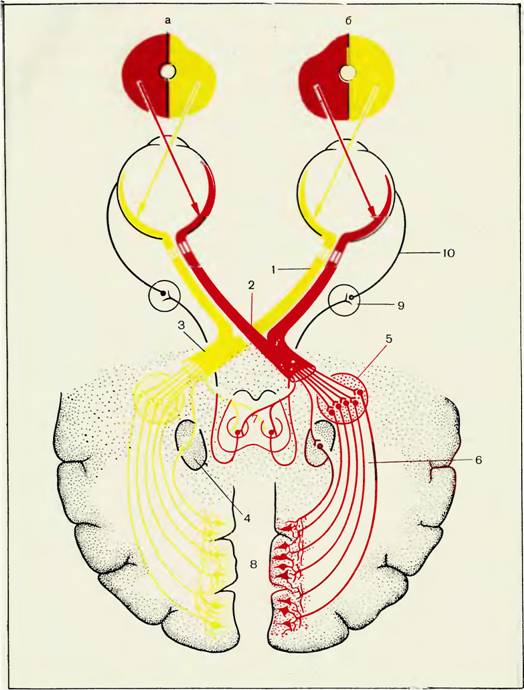

Рис. 10.

Проводящие иути зрительного анализатора.

а — поле зрения левого глаза; б — иоле зрения правого глаза; 1 — зрительный нерв; 2 — хиазма; 3 — зрительный тракт; 4 — подѵшка зрительного бугра; 5 — латеральное коленчатое тело; 6 — пучок Грациоле; 7 — четверохолмие в области ядер глазо- двпгаіелыіых нервов, 8 — зрительный центр в коре затылочной доли мозга; 9 — цилиарный узел; 10 — зрачковые волокна [Ковалевский E. И , 1970]

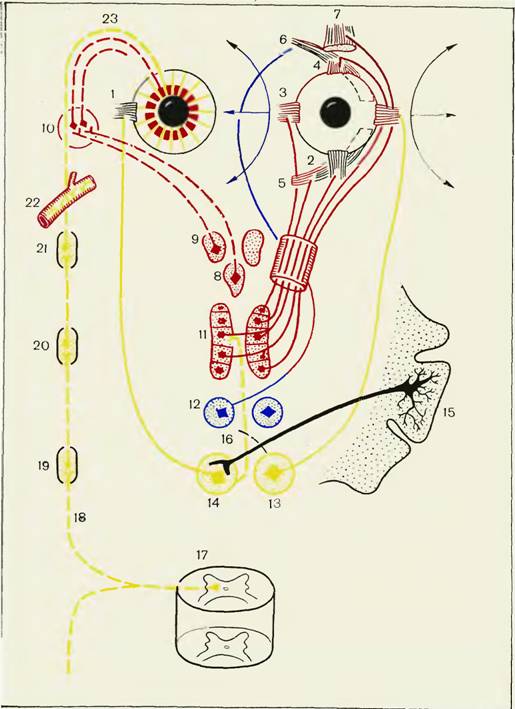

Рис. 15.

Схема иннервации наружных и внутренних мышц глаза и действия мышц.

1 — латеральная прямая мышца; 2 — пижняя прямая мышца; 3 — медиальная прямая мышца; 4 — верхняя прямая мышца; 5 — нижняя косая мышца, 6—верхняя косая мышца, 7 — мышца, поднимающая веко; 8 — мелкоклеточное медиальное ядро (ценгр ресничной мышцы); 9 — мелкоклеточное латеральное ядро (центр сфинктера зрачка), 10 — ресничный узел, 11—крупноклеточное латеральное ядро; 12 — ядро блокогшдного нерва; 13 — ядро отводящего нерва; 14 — центр взгляда в мосту; 15 — кортикальный центр взгляда; 16 — задний продольный нучок; 17 — цнлиоспиналь- ный центр, 18 — пограничный ствол симпатического нерва; 19—21 — нижний, средний и верхний симпатические ганглии; 22 — симпатическое сплетение внутренней сонной артерии, 23 — постганглионарные волокна к внутренним мышцам глаза.
